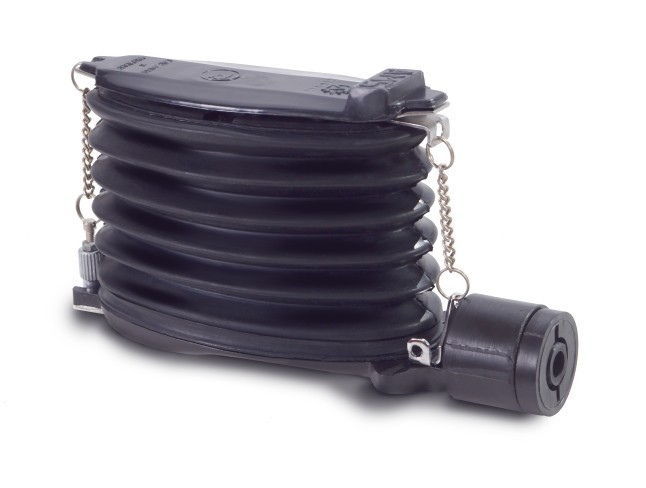

Аспиратор АМ-5Е сильфонный

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Россия
  Номер реестра СИ:	62119-15

  Аспиратор сильфонный АМ-5Е (далее – аспиратор) предназначен для просасывания фиксированного объема пробы исследуемой газовой среды через индикаторную трубку и представляет собой сильфонный насос ручного действия, работающий на всасывание воздуха за счет раскрытия пружинами предварительно сжатого сильфона и выброса воздуха из сильфона через клапан при сжатии пружины. Аспиратор снабжен устройством для вскрытия индикаторной трубки.

  Основные технические характеристики:

  • Объем всасываемого воздуха за один рабочий ход – (100 ± 5) см3.
  • Объем всасываемого воздуха за 1 мин при сжатом сильфоне и заглушенном отверстии для подключения трубки, определяющий герметичность аспиратора - не более 2,5 см3.
  • Аспиратор по условиям эксплуатации соответствует исполнению У категории 5 по ГОСТ 15150-69, но предназначен для работы при температурах от минус 10 до 50 оС.

  Габаритные размеры аспиратора соответствуют следующим значениям:

  • длина - 155 мм; ширина - 56 мм; высота 90 мм.
  • Масса с чехлом - не более 0,28 кг.
  • Полный средний срок службы аспиратора - не менее 6 лет.
  • Средняя наработка аспиратора на отказ - не менее 2600 ходов.

• Технические характеристики

  Наименование  характеристики	Значение  характеристики
  1	2
  1  Диапазоны измерения концентраций, мг/м3 (% об.):     ГХ-Е  СО-0,25      ГХ-Е  СО-5      ГХ-Е  NO+NO2-0,005      ГХ-Е  H2S-0,0066      ГХ-Е  SO2-0,007      ГХ-Е  СН20-1,5      ГХ-Е  С3Н4О-1,0	5,8–2,9·103          (0,0005–0,25)  2,9·103–5,8·104       (0,25–5,00)  1,9–96,0            (0,0001–0,005)  4,3–93,0          (0,0003–0,0066)  5,3–1,9·102       (0,0002–0,007)  0,25–1,5     (2,0·10-5–12,0·10-5)  0,1–1,0       (4,3·10-6–43,0·10-6)
  2 Пределы допускаемой относительной погрешности    газоопределителя, %,       Для газоопределителя СО-5 - пределы допускаемой     приведенной  погрешности, %,	± 25     ± 15
  3  Габаритные размеры индикаторных трубок, мм:     - длина (все трубки)     - диаметр наружный:     для СО-0,25; СО-5; NO+NO2-0,005; H2S-0,0066; SO2-0,007     для СН2О-1,5; С3Н4О-1,0	125 ± 3   6,9 ± 0,4 4,4 ± 0,3
  4  Габаритные размеры вспомогательных патронов, мм:      - длина      - диаметр наружный	125 ± 3 7,0 ± 0,2
  5  Объем пробы исследуемой газовой среды, см3: - ГХ-Е  СО-0,25 - ГХ-Е  СО-5 - ГХ-Е  NO+NO2-0,005 - ГХ-Е  H2S-0,0066 - ГХ-Е  SO2-0,007 - ГХ-Е  СН2О-1,5 - ГХ-Е  С3Н4О-1,0	100 ± 5 или 1000 ± 50 100 ± 5 1000 ± 50 1000 ± 50 1000 ± 50 1000 ± 50 1000 ± 50
  6  Масса 24 штук (1 коробка) трубок, кг, не более     - СО-0,25; СО-5; NO+NO2-0,005; H2S-6,0066; S02-0,007     - С3Н4О-1,0 с диазотирующими патронами (Д П)     - СН2О-1,5 (50штук)     - Окислительный патрон (ОП)	0,15 0,18 0,17 0,17
  7  Смещение уровня индикаторной массы в трубке     относительно нулевой линии шкалы, мм, не более	1,0
  8 Зазор между фильтр-прокладкой и стеклянным     порошком в трубке NO+NO2-0,005, мм, не более	1,0
  9  Отслоение стеклянного порошка от верхней фильтр-     прокладки в ОП, мм, не более	2,0
  10 Время просасывания (100 ± 5) см3 пробы газовой      среды через  индикаторную трубку, с: - СО-0,25 - СО-5 - NO+NO2-0,005 - H2S-0,0066 - SO2-0,007 - СН2О-1,5 - С3Н4О-1,0 - ОП	10 ± 2 20 ± 5 15 ± 3 10 ± 2 15 ± 3 25 ± 5 25 ± 5 15 ± 5
  11 Срок годности индикаторных трубок, лет, не более      - СО-0,25; H2S-0,0066      - СО-5; NO+NO2-0,005; S02-0,007; СН20-1,5; С3Н4О-1,0;        ДП; ОП	3   1
  12 Номинальный объем просасываемой пробы газовой      среды за один рабочий ход аспиратора, см3	100 ± 5
  13 Пределы допускаемой приведенной погрешности      аспиратора, % , не более	± 5
  14 Негерметичность аспиратора (объем всасываемой      пробы газовой среды за 1 мин при сжатом сильфоне и      заглушенном отверстии для подключения трубки),      см3, не более	2,5
  15 Время раскрытия аспиратора без трубки, с, не более	2
  16 Габаритные размеры аспиратора, мм: - длина - ширина - высота	155 ± 5 55 ± 2 90 ± 5
  17 Масса аспиратора, кг, не более	0,28
  18 Средний полный срок службы аспиратора,      лет, не менее	6
