Дозиметр рентгеновского излучения клинический ДРК-1

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Россия
  Номер реестра СИ:	№57369-14
  Гарантия:	1 год

  Дозиметр рентгеновского излучения ДРК-1 - портативный российский прибор для оценки эффективной дозы облучения пациента при проведении клинический исследований с использованием медицинских рентгеновских аппаратов всех типов кроме дентальных, маммографических и томографических. Прибор так же используется для проверки стабильности работы медицинских рентгеновских аппаратов, путем контроля повторяемости дозы при однотипных измерениях с течением времени.

  ДРК-1 внесен в Госреестр РФ (№ 57369-14) и республики Беларусь, соответствует требованиям ГОСТ Р 60580-2011 и МЭК 60580. Модель имеет регистрационное удостоверение на медицинское изделие и рекомендована Минздравом РФ для контроля эффективных доз облучения пациентов при рентгенологических исследованиях по методике МУК 2.6.1.2944-11. Методика определения эффективной дозы с помощью ДРК-1 утверждена Главным санитарным врачом РФ (МУ 2.6.1.2944-11). Производство - Россия. Срок гарантии и межповерочный интервал 12 месяцев.

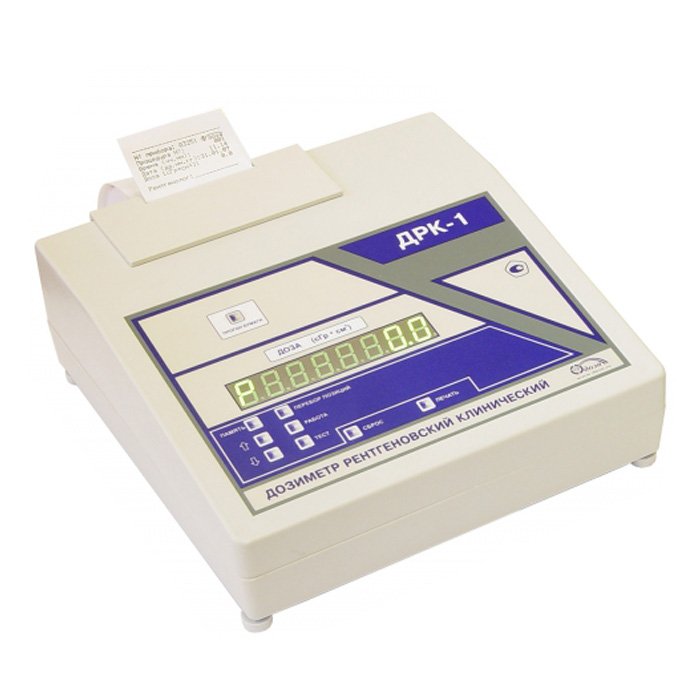

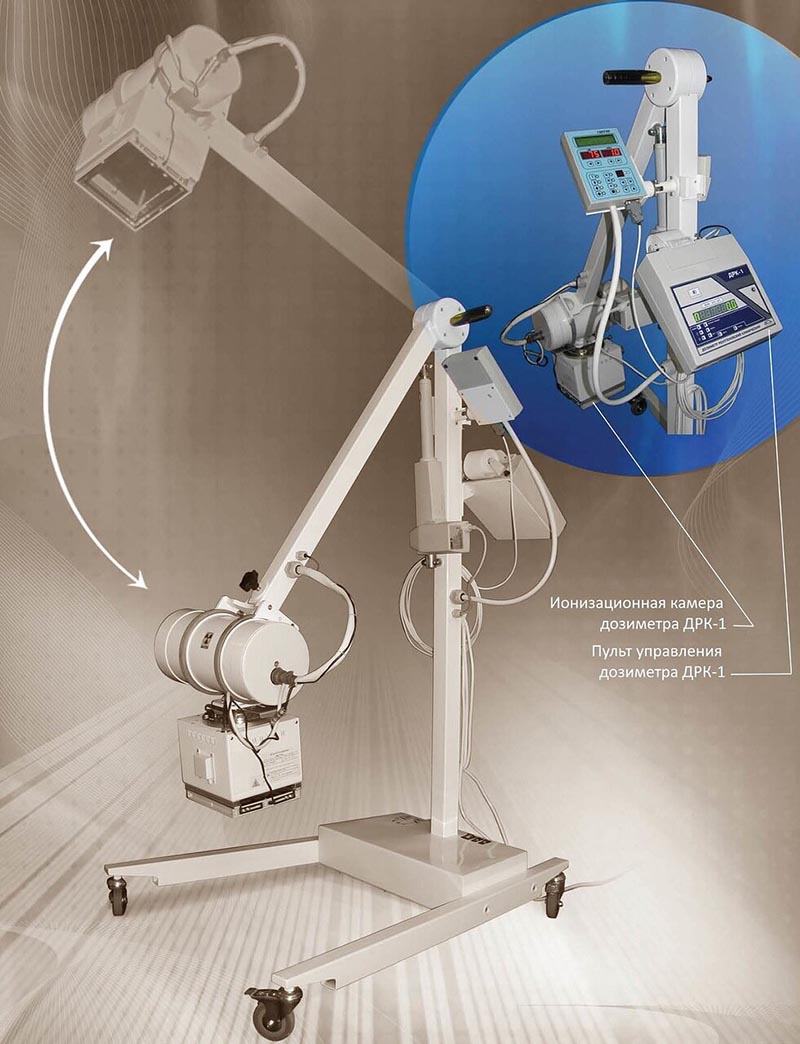

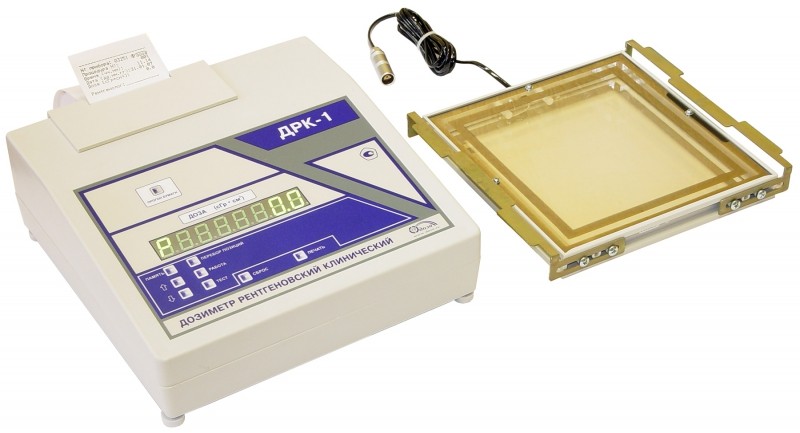

  Конструктивно дозиметр ДРК-1 состоит из проходной ионизационной камеры (устанавливается на рентгенаппарате), измерительного пульта управления и соединительного кабеля. Принцип работы дозиметров данной серии основан на измерении электрического заряда, возникающего в камере под действием ионизирующего излучения. Величина заряда, прошедшего за время облучения через ионизационную камеру, пропорциональна произведению кермы в воздухе на площадь. За измерение заряда отвечает специальный электрометрический преобразователь, входящий в состав измерительного пульта.

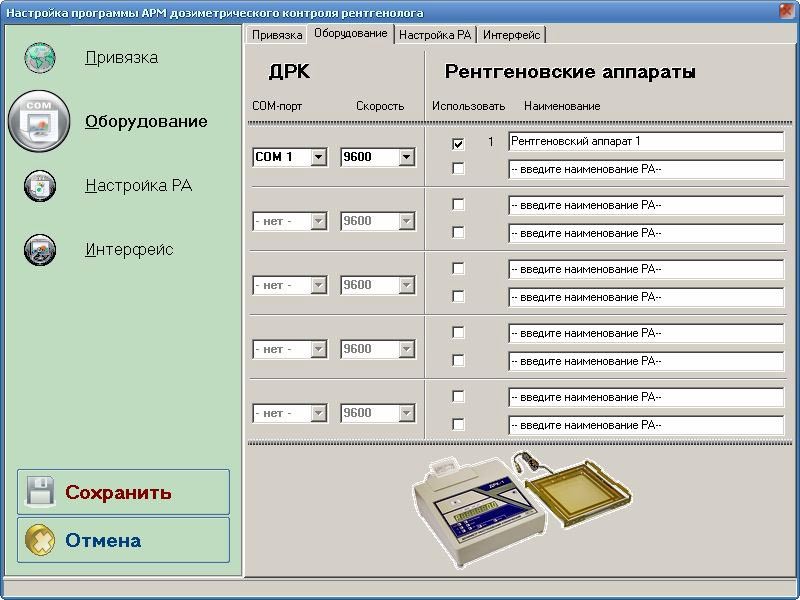

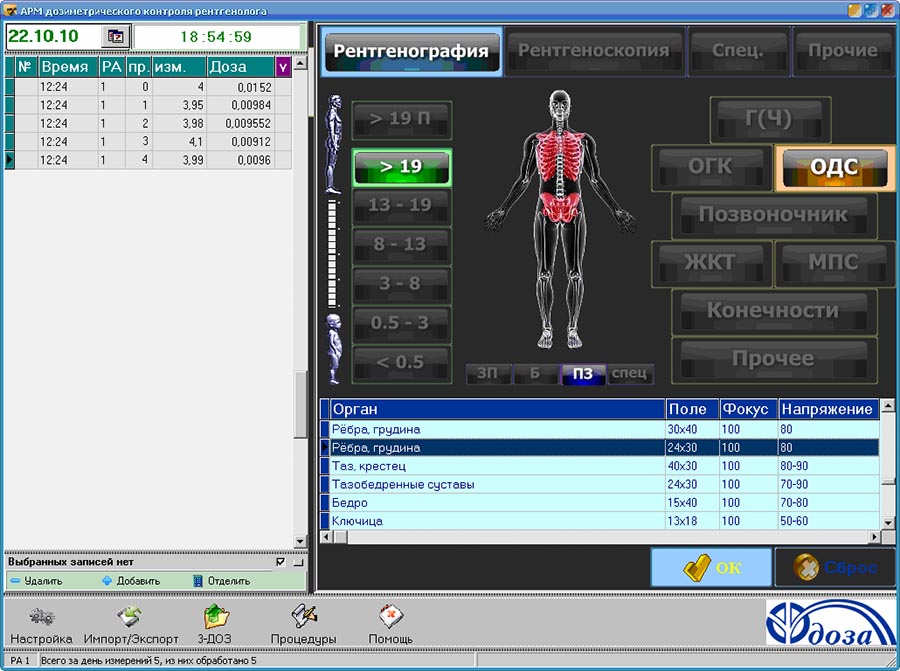

  Вариант комплектации ДРК-1 зависит от типа и количества рентгеновских аппаратов, с которыми его предполагается использовать. Пуль управления может работать с двумя рентгеновскими аппаратами одновременно. Для этого задействуется вторая ионизационная камера, работающая в режиме суммирования и в качестве самостоятельного измерительного канала. По заявке в комплект поставки могут быть добавлены программы «ДРК-1-Агент» или ДРК-3-ДОЗ позволяющие заносить данные о дозе пациентов в ПК и передавать их в программу ФФ3 для автоматического заполнения форм государственного статистического наблюдения № 3-ДОЗ.

• Комплектация

  • камера ионизационная ДРК-1-К01 - 1 шт.;
  • пульт управления ДРК-1;
  • кабель соединительный, 20 м. - 1 шт.;
  • рулон ленты для печати - 2 шт.;
  • картридж для принтера - 2 шт.;
  • руководство по эксплуатации;
  • паспорт ФВКМ.412113.017ПС, с отметкой о первичной поверке;
  • методические указания по методам контроля МУК 2.6.1.2944-11 «Контроль эффективных доз облучения пациентов при медицинских рентгенологических исследованиях».

• Технические характеристики

  Модификация дозиметра ДКР-1		Исполнение						Описание, назначение	Внешний вид
  		основное	01	02	03	04	05
  Типы и количество ионизационных камер (варианты комплектации)	ДРК-1-К01	1	2					со встроенными соединительным кабелем для использования с большинством типов рентгеновских аппаратов (рентгенодиагностических, флюорографических, передвижных, маммографических, палатных)
  	ДРК-1-К02			1	2			для использования в рентгеновских аппаратах типа С-дуга
  	ДРК-1М-К12					1		для использования в рентгеновских аппаратах типа С-дуга. Монтаж на аппарате производится с помощью специализированного крепежного комплекта в зависимости от марки и модели аппарата
  	ДРК-1М-К10						1	предназначена для использования в маммографических рентгеновских аппаратах. Монтаж на аппарате производится с помощью специализированного крепежного комплекта в зависимости от марки и модели аппарата
  Тип пульта управления	ДРК-1	1	1	1	1	1	1	выполнен в виде отдельного блока, содержит электронную схему обработки поступающих от ионизационной камеры сигналов, устройство индикации и устройство вывода информации (встроенное печатающее устройство) в сборе
  Кабель соединительный	ФВКМ. 685631.207	1	2	1	2			для подключения ионизационной камеры к пульту управления
  Рулон ленты для печати – 2 шт.
  Картридж для принтера – 2 шт.
  Руководство по эксплуатации
  паспорт ФВКМ.412113.017ПС, с отметкой о первичной поверке
  Методические указания по методам контроля МУК 2.6.1.2944-11 «Контроль эффективных доз облучения пациентов при медицинских рентгенологических исследованиях»



  Модификации	ДРК-1	ДРК-1М	ДРК-1М-КТ	ДРК1М «Абрис»	ДРК-1Э
  Рабочий диапазон анодных напряжений рентгеновского излучателя, кВ	30 ÷ 200	20 ÷ 200	50 ÷ 200	20 ÷ 200	20 ÷ 200
  Диапазон измерений произведения кермы (поглощенной дозы) в воздухе на площадь, мкГр·м2 Допускаемая основная относительная погрешность измерений, %	1 ÷ 104 ±15	0,1 ÷ 109 ±15		0,1 ÷ 109 ±15	0,08 ÷ 109 ±5
  Диапазон измерений произведения кермы (поглощенной дозы) в воздухе по длине, мкГр·м Допускаемая основная относительная погрешность измерений, %			0,5 ÷ 109 в диапазоне : от 0,5 до 10 - ±25 от 10 и выше - ±15
  Диапазон измерения произведения мощности воздушной кермы (поглощенной дозы) в воздухе на площадь, мкГр·м2/с Допускаемая основная относительная погрешность измерений, %		0,6 ÷ 60 000 ±15			3 ÷ 300 000 ±5
  Время установления рабочего режима, мин, не более	15	10	10	10	15
  Напряжение питания	AC 220±22 В, 50 Гц	DC 12±1,2 В	DC 12±1,2 В	DC 12±1,2 В	DC 12±1,2 В
  Потребляемая мощность, ВхА, не более	50	10	10	15	10
  Рабочая температура окружающей среды, °С	10 ÷ 35	5 ÷ 45	5 ÷ 45	10 ÷ 35	15 ÷ 25
  Относительная влажность воздуха, при температуре воздуха 25°С, %	до 80
  Атмосферное давление, кПа	80,0 ÷ 106,0
  Время непрерывной работы, ч, не менее	24
  Время запаздывания получения информации, с, не более	5
  Средний срок службы, лет, не мене	8

• Документация

  Руководство по эксплуатации дозиметра рентгеновского излучения клинического ДРК-1

  Свидетельство о внесении в Госреестр средств измерений дозиметра ДРК-1
