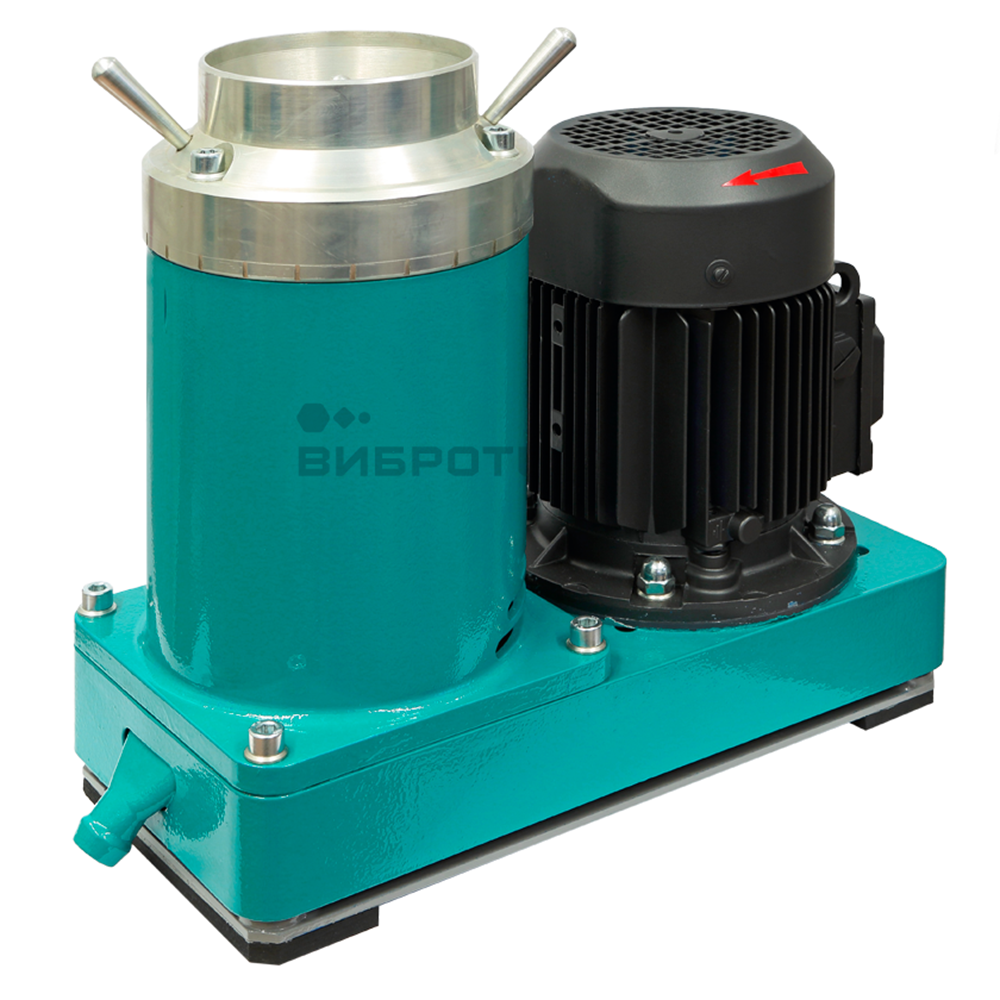

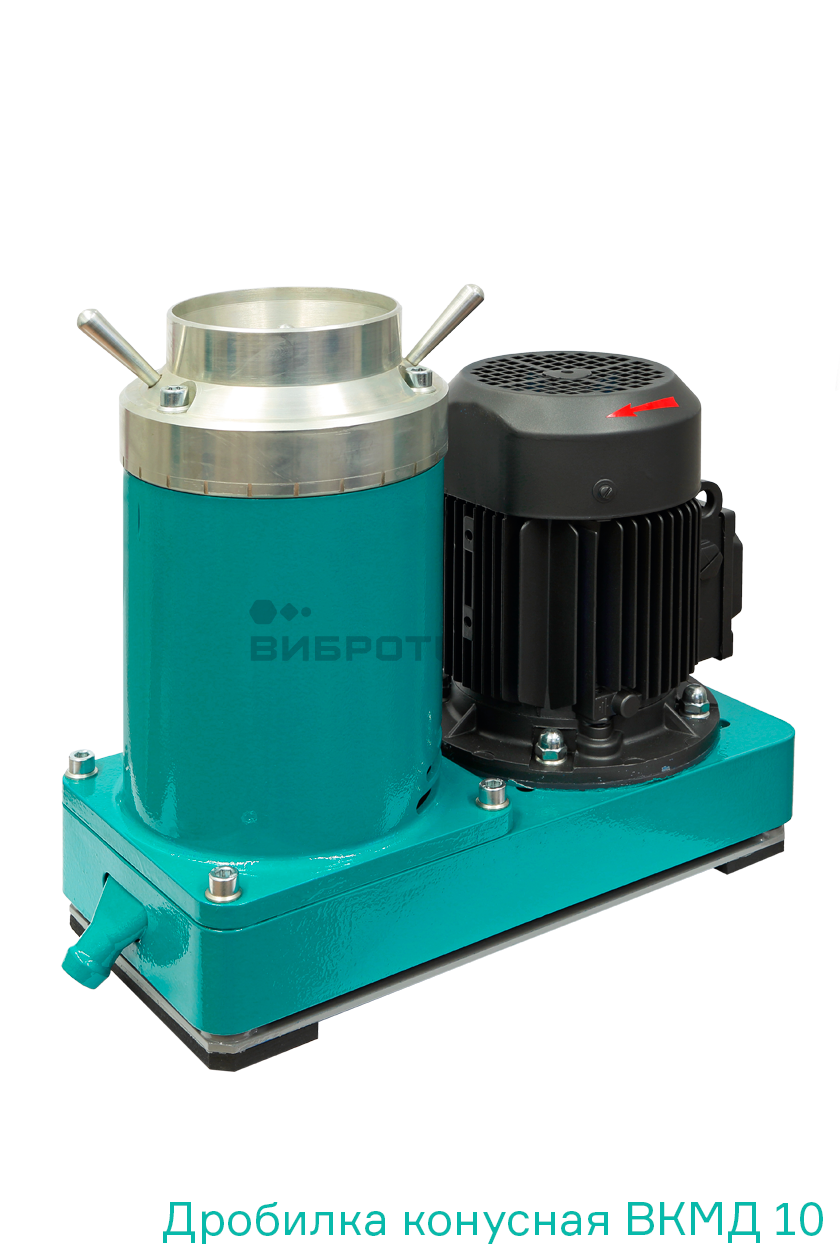

Дробилка конусная лабораторная ВКМД 10

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Напряжение, В	380
  Мощность, Вт	1500
  Диапазон скорости вращения	1750, 2400, 3000
  Средний размер частиц продукта дробления при минимальном зазоре между конусами, мкм	70-100
  Размер частиц продукта дробления при минимальном зазоре между конусами, мкм	90%<250
  Крупность исходного материала, мм, не более	10
  Твердость дробимого материала, не более	7 ед. по Моосу
  Производительность, кг/ч	1-35
  Диапазон регулировки зазора между конусами, мм	0-10
  Материал конусов	ХВГ
  Твердость конусов, HRС	55-62
  Модель пульта управления	ППУ3-02

• Описание

  В вибрационной конусной дробилке измельчение происходит за счёт истирания — одновременной деформации сжатия и сдвига.

  Основные составные части дробилки: основание, цилиндрический корпус, дробящий конус, чаша, ведомый и ведущий дебалансы и электродвигатель. Дробящий конус и чаша защищены внутренней и наружной коническими бронями.

  Корпус состоит из двух соосно установленных цилиндров — наружного и внутреннего. В полости между внутренним цилиндром и основанием расположены ведущий и ведомый дебалансы. Чаша ввинчивается в резьбу наружного цилиндра корпуса. С чашей соединена упорная крышка: её вращение изменяет расстояние между бронями и задаёт крупность конечного продукта.

  Крутящий момент от электродвигателя передаётся через ременную передачу на ведущий дебаланс. В дробилке можно установить длинный или короткий палец дробящего конуса. При установке длинного пальца верхняя часть фиксируется шарниром, обеспечивая подвес верхней точки конуса. Такая установка обеспечивает более равномерный гранулометрический состав продукта.

  Принцип работы. Дробимый материал загружается в воронку чаши и поступает в дробящую полость между наружной и внутренней бронями. При вращении дебалансов возникает центробежная сила, и дробящий конус с внутренней бронёй совершает планетарную обкатку по внешней.

  Частицы материала заклиниваются между бронями и подвергаются деформациям сжатия и сдвига. Брони образуют две зоны дробления: клиновидную для предварительного дробления и калибровочную для доизмельчения. Измельчённый материал попадает на направляющую в корпусе и за счёт вибрации и силы тяжести разгружается через патрубок.

• Особенности

  Эффективное измельчение. Селективное измельчение крупных частиц материала без переизмельчения всей пробы. Эффективное измельчение за счёт высокочастотного воздействия.

  Непрерывный режим работы. Для непрерывного режима предусмотрен разгрузочный патрубок. Возможна работа «под завалом» — без дозировки дробимого материала.

  Лабораторное применение. Благодаря малым габаритам и энергоёмкости дробилка подходит для лабораторного применения.

  Удобство обслуживания. Предусмотрено устройство натяжения клиноременной передачи.

  Регулировка крупности. Крупность продукта изменяется четырьмя способами:

  • регулировка зазора между бронями;
  • изменение частоты вращения ведущего дебаланса (3 скорости);
  • установка короткого или длинного пальца дробящего конуса;
  • регулировка амплитуды колебаний дробящего конуса.

  Бесперебойность работы. Прокручивание дробящего конуса внутри ведомого дебаланса исключает поломку при попадании недробимого тела. Упорная резьба S120x3 исключает заклинивание и обеспечивает регулировку зазора между бронями. Крыльчатка и вентиляционные отверстия предназначены для охлаждения подшипников дебалансов.

  Качественные запчасти. Внутренняя и наружная брони изготовлены из закалённой инструментальной стали ХВГ. Подпятник ведомого дебаланса изготовлен из бронзы.

• Применение

  Отрасли применения:

  • горнодобывающая;
  • металлургическая;
  • строительная;
  • химическая.

  Примеры материалов: ферросплавы, руды, уголь, шлаки, керамика, стекло, известняк, сода, смальта, трепел.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара
  • Открыть прайс

• Видео

• Комплектация

  Базовый комплект поставки:

  • дробилка с электродвигателем мощностью 1,5 кВт, частотой вращения 3000 об/мин, напряжением питания ~380 В, с длинным пальцем;
  • специальный ключ;
  • кольцо уплотнительное (3 шт.).

  Рекомендуемый комплект поставки:

  • базовый комплект;
  • комплект броней (наружная и внутренняя);
  • кольцо ограничительное;
  • подпятник;
  • пульт управления ППУ3-02;
  • тумба Т 70;
  • стойка настольная (для ППУ);
  • совок средний (0,34 л);
  • тара и упаковка.

• Совместимость

  •

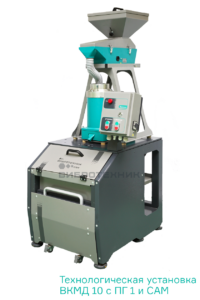

    Технологическая установка ВКМД 10 С ПГ 1 и САМ
