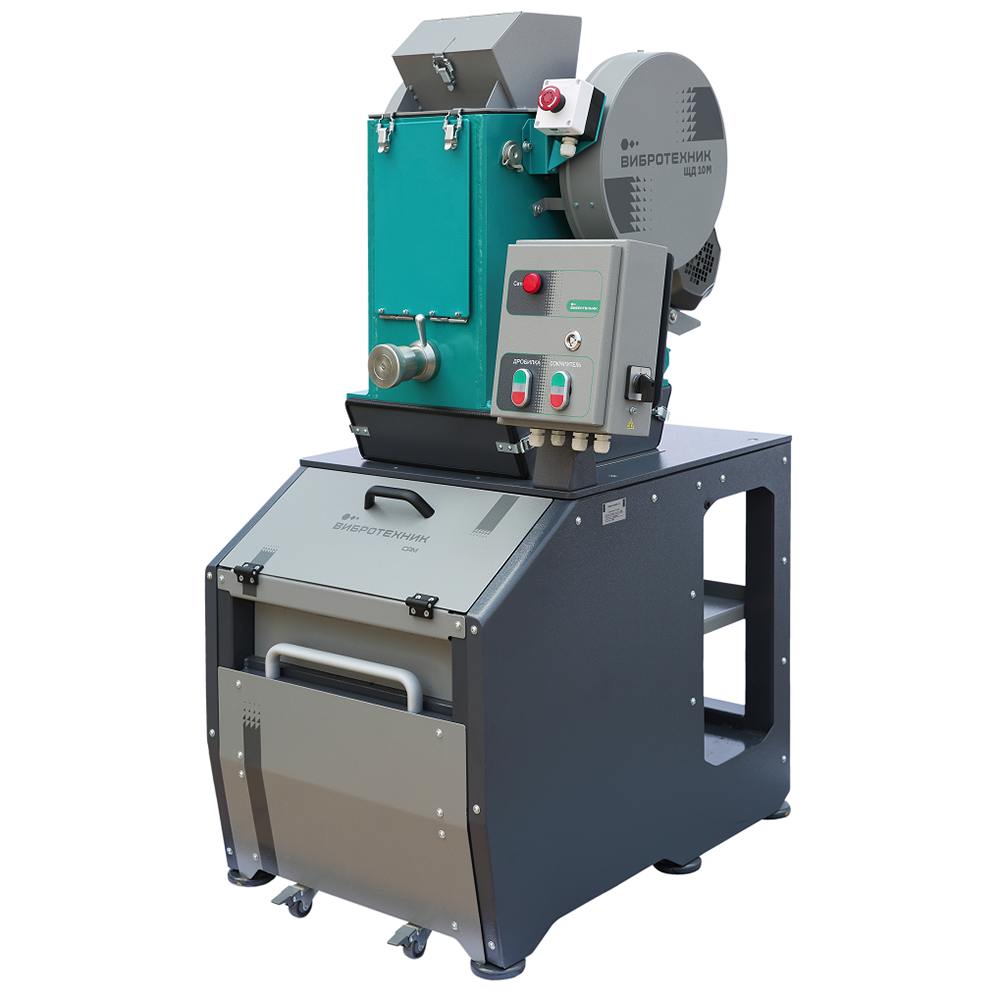

Дробильно-сократительный агрегат на базе ЩД 10М

В наличии

Дробильно-сократительный агрегат объединяет щековую дробилку ЩД 10М и сократитель САМ для измельчения и сокращения проб. За один проход материал дробится с 70 мм до 2,5 мм; степень сокращения регулируется от 10% до 1% объема пробы.

Задать вопрос
Поделиться

Технические характеристики

Средний размер частиц продукта дробления	0.7-1.5
Размер частиц продукта дробления	90%<2.5
Максимальная крупность частиц	70
Твердость	31-32, 52-55/31-32 HRc/1180-1280 HV, 8 ед. по Моосу
Диапазон регулировки зазора	2.5-35
Степень сокращения пробы	от 1/2 до 1/100
Напряжение, В	380
Мощность, Вт	2200, 70
Объем	13.5, 20.5
Материал	65Г, ЧХ16М2/110Г13Л/WC
Модель пульта управления	СМПУ-02

Описание

Агрегат САМ с ЩД 10М состоит из двух частей: щековой дробилки ЩД 10М и сократителя САМ. На плите сократителя установлена ЩД 10М, а ее зона разгрузки замыкается разгрузочной воронкой, через которую материал попадает во вращающийся патрубок сократителя.

Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а остатки пробы из пробоприемника собираются в приемной емкости. Выкатная тележка обеспечивает удобство выгрузки остатков пробы.

Принцип работы. Загруженная в бункер проба измельчается в дробилке, затем через разгрузочную воронку попадает на вращающийся патрубок сократителя и направляется в лотки или пробоприемник. Из пробоприемника проба разгружается в приемную емкость. После окончания дробления и сокращения крышку сократителя можно открыть и извлечь лотки с сокращенной пробой.

Поскольку скорость вращения патрубка постоянна, проба распределяется по пробоприемнику и лоткам пропорционально занимаемой ими площади. В пробоприемник можно установить один или несколько лотков в зависимости от технологической задачи.
Документы
Применение

Отрасли применения. Горнодобывающая, металлургическая, строительная, химическая и фармацевтическая отрасли.

Примеры применения. Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.
Особенности
Одновременное дробление и сокращение. Объединение щековой дробилки ЩД 10М и сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, что снижает пыление и повышает производительность работы.

Эффективность дробления. Дробление от 70 мм до 2,5 мм за один проход. Электродвигатель мощностью 2,2 кВт позволяет дробить материалы твердостью до 7 ед. по Моосу. Срезной штифт в механизме регулировки зазора между щеками предохраняет дробилку от поломки при попадании в рабочую зону недробимого тела.

Точность сокращения. Равномерное вращение патрубка сократителя обеспечивает точность сокращения.

Безопасность работы. Боковые панели сократителя ограничивают доступ к вращающимся элементам. Концевые микровыключатели исключают запуск дробилки с откинутым загрузочным бункером и сократителя с открытой крышкой. Для экстренной остановки предусмотрена аварийная кнопка «Стоп».

Регулировка степени сокращения. Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

Приемная емкость. Остатки пробы разгружаются в приемную емкость, а выкатная тележка облегчает выгрузку материала.

Различные лотки. Предусмотрены четыре типа лотков:
- для 25% пробы;
- для 10% пробы;
- для 5% пробы;
- с регулируемой степенью сокращения от 10% до 1% исходной пробы.
Возможно изготовление лотков других размеров.

Комплектация пультом управления. Пульт предназначен для запуска и остановки оборудования и обеспечивает автоматическое отключение питания при превышении максимального значения тока или коротком замыкании, защиту оператора от поражения током и защиту электродвигателя от перегрузки. Пульт исключает запуск дробилки при выключенном сократителе.
Комплектация
- Сократитель САМ;
- дробилка ЩД 10М;
- совмещенный пульт управления СМПУ-02;
- изготовление тары и упаковка.
