Дробильно-сократительный агрегат на базе ЩД 6М

В наличии

1 813 500 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Средний размер частиц продукта дробления	0,5-1,0
  Размер частиц продукта дробления	90%<2,0
  Максимальная крупность частиц	50
  Твердость	1180-1280 HV, 31-32, 31-32 HRc, 52-55, 8 ед. по Моосу
  Диапазон регулировки зазора	2-15
  Степень сокращения пробы	от 1/2 до 1/100
  Напряжение, В	380
  Мощность, Вт	1.1, 70
  Объем	13.5, 20.5
  Материал	110Г13Л, 65Г, WC, ЧХ16М2
  Модель пульта управления	СМПУ-01

• Описание

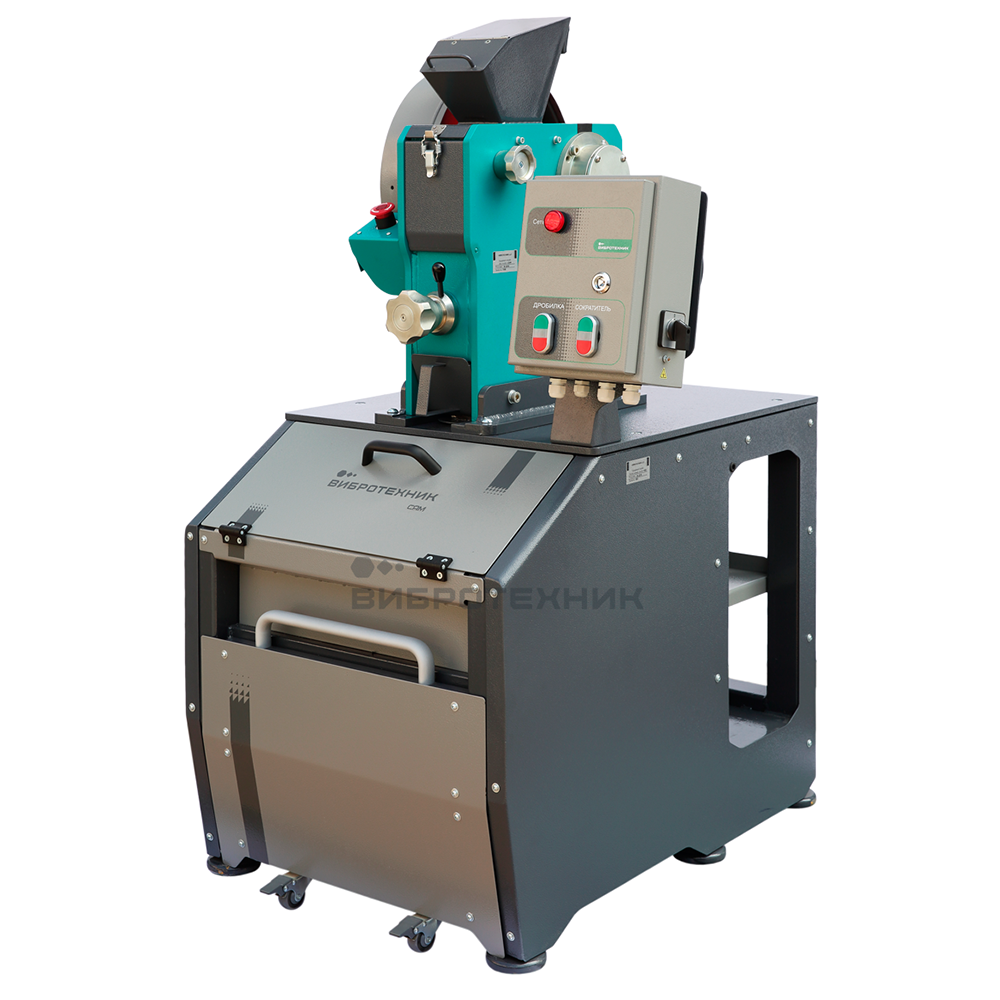

  Агрегат САМ с ЩД 6М состоит из двух частей: щековой дробилки ЩД 6М и сократителя САМ. На плите сократителя установлена ЩД 6М, а зона разгрузки дробилки соединена с разгрузочной воронкой, через которую материал попадает во вращающийся патрубок сократителя.

  Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприёмника и приёмной ёмкости на выкатной тележке. Мотор-редуктор передаёт вращение патрубку, через который проба попадает в лотки и пробоприёмник. Лотки предназначены для сбора сокращённой пробы, а остатки пробы из пробоприёмника собираются в приёмной ёмкости. Выкатная тележка обеспечивает удобство выгрузки остатков пробы.

  Принцип работы. Загруженная в бункер проба измельчается в дробилке, после чего через разгрузочную воронку попадает на вращающийся патрубок сократителя, а затем — в лотки или пробоприёмник. Проба из пробоприёмника разгружается в приёмную ёмкость. После окончания дробления и сокращения крышку сократителя можно открыть и извлечь лотки с сокращённой пробой.

  Поскольку скорость вращения патрубка постоянна, проба распределяется по пробоприёмнику и лоткам пропорционально занимаемой ими площади. В пробоприёмник можно установить один или несколько лотков в зависимости от технологической задачи.

• Документы

  • Открыть прайс
  • Скачать руководство по эксплуатации
  • Скачать описание товара

• Комплектация

  • Сократитель САМ
  • Дробилка ЩД 6M
  • Совмещённый пульт управления СМПУ-01
  • Изготовление тары и упаковка

• Применение

  Отрасли применения: горнодобывающая, металлургическая, строительная, химическая и фармацевтическая.

  Примеры материалов: ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

• Особенности

  Одновременное дробление и сокращение. Объединение щековой дробилки ЩД 6М и сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, снижая пыление и повышая производительность работы.

  Эффективность дробления. Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность. Срезной штифт в механизме регулировки зазора защищает дробилку от поломки при попадании в рабочую зону недробимого тела.

  Точность сокращения. Равномерное вращение патрубка сократителя обеспечивает точность сокращения.

  Безопасность работы. Боковые панели сократителя ограничивают доступ к вращающимся элементам. Концевые микровыключатели исключают запуск дробилки с откинутым загрузочным бункером и сократителя с открытой крышкой. Аварийная стоп-кнопка предназначена для экстренной остановки.

  Регулировка степени сокращения. Лоток с подвижной перегородкой позволяет плавно регулировать степень сокращения от 10% до 1% общего объёма пробы.

  Приёмная ёмкость. Остатки пробы выгружаются в приёмную ёмкость, а выкатная тележка облегчает выгрузку материала.

  Различные лотки. В комплект входят четыре типа лотков:

  • для 25% пробы;
  • для 10% пробы;
  • для 5% пробы;
  • с регулируемой степенью сокращения от 10% до 1% исходной пробы.

  Возможно изготовление лотков других размеров.

  Комплектация пультом управления. Пульт предназначен для запуска и остановки оборудования и обеспечивает автоматическое отключение питания при превышении максимального значения тока или коротком замыкании, защиту оператора от поражения током и защиту электродвигателя от перегрузки. Пульт исключает запуск дробилки при выключенном сократителе.
