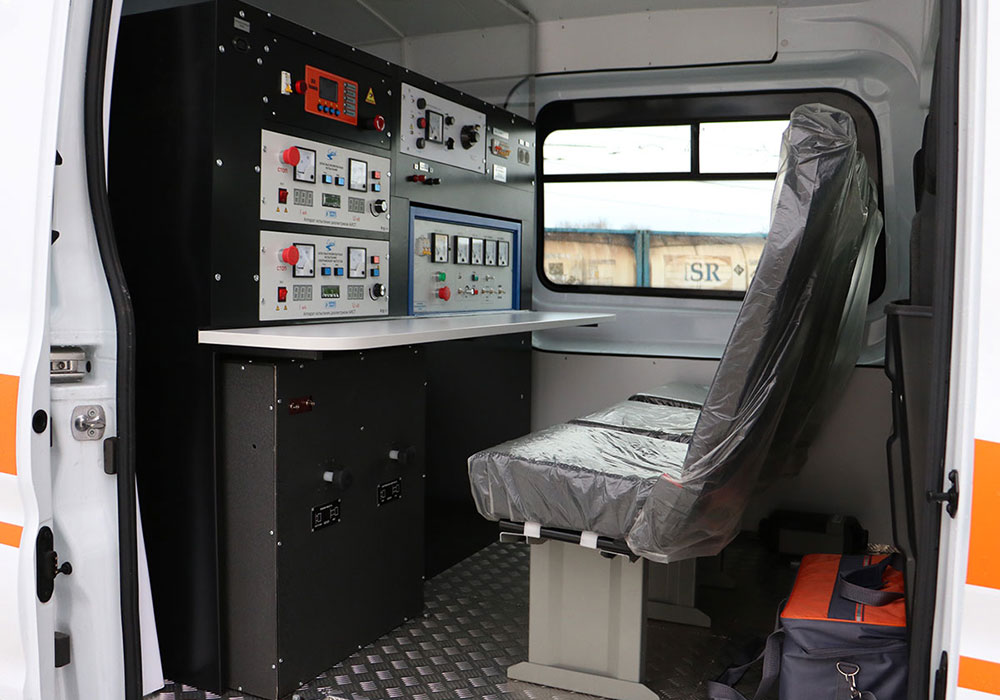

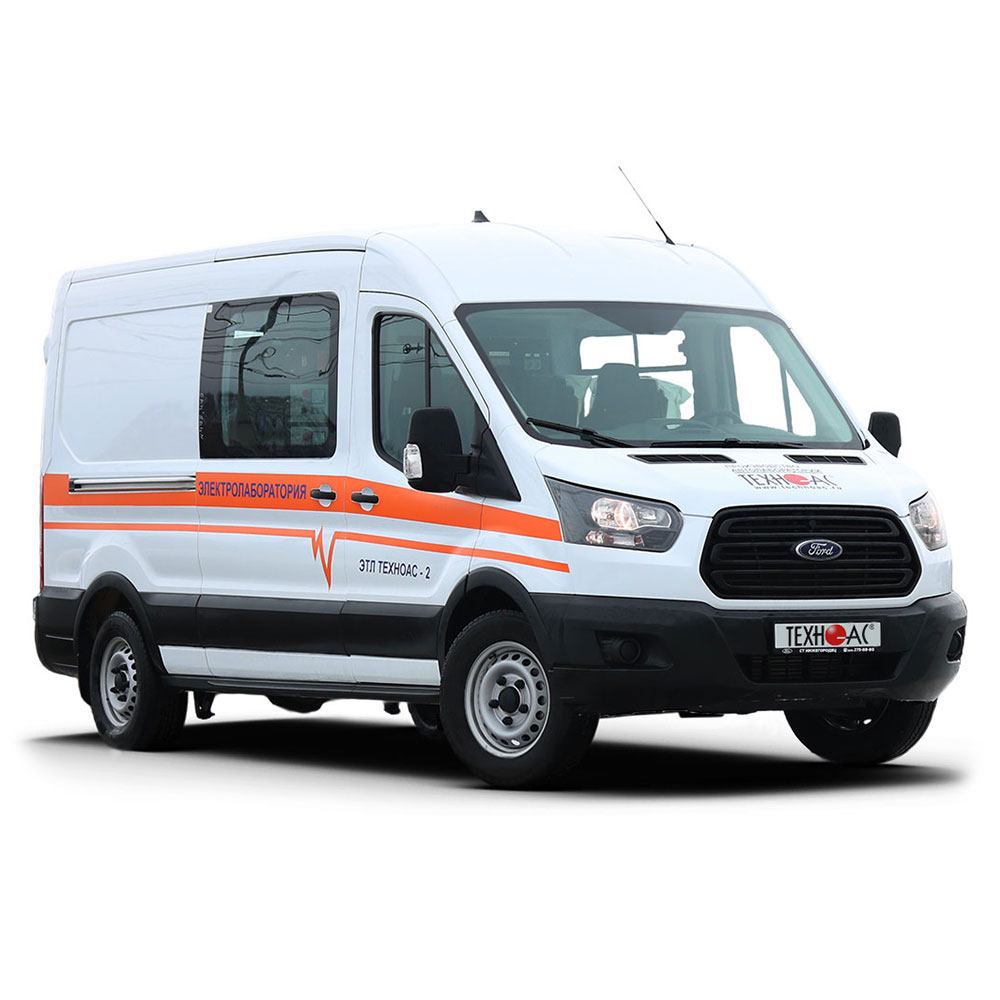

ЭТЛ-10/СНЧ ТЕХНОАС — передвижная лаборатория для кабельных линий напряжением 0,4-10 кВ и кабельных линий из сшитого полиэтилена

В наличии

Узнать цену

Передвижная лаборатория для кабельных линий напряжением 0,4–10 кВ и кабельных линий из сшитого полиэтилена. Предназначена для прожига кабелей напряжением до 30 кВ и током до 80 А, определения мест повреждений акустическим методом и проведения измерений методами импульсной рефлектометрии, колебательного разряда и импульсно-дуговым методом.

Задать вопрос
Поделиться

Технические характеристики

Напряжение кабельных линий	0,4-10 кВ
Напряжение прожига кабельных линий	до 30 кВ
Ток прожига кабельных линий	до 80 А
Максимальное выпрямленное напряжение	до 70 кВ
Максимальное переменное напряжение промышленной частоты	до 50 кВ
Частота промышленной сети	50 Гц
Синусоидальное напряжение	0-24 кВ пиковое, симметричное
Погрешность синусоидального напряжения	±1%
Прямоугольное напряжение	0-30 кВ пиковое, симметричное
Погрешность прямоугольного напряжения	±1%
Постоянное напряжение	0-30 кВ обеих полярностей
Погрешность постоянного напряжения	±1%
Выходной ток	0-30 мА
Разрешение выходного тока	1 мкА
Погрешность выходного тока	±1%
Диапазон сопротивления	0,1 Мом -15 Мом
Частота выходного сигнала	0,01-1 Гц
Шаг частоты выходного сигнала	0,01 Гц
Максимальное напряжение прожигающей установки	до 30 кВ
Максимальный ток прожигающей установки	до 80 А
Частота напряжения преобразователя	800 Гц
Время работы	не ограничено
Выходное напряжение генератора высоковольтных импульсов	0…12 кВ / 0…24 кВ
Энергия импульса на каждой ступени	3000 Дж
Количество методов определения места повреждения	3
Расстояние трассировки	до 10 км
Номинальная мощность бензогенератора	7,5 кВа

Описание
Назначение лаборатории для кабельных линий напряжением 0,4-10 кВ и кабельных линий из сшитого полиэтилена (ЭТЛ-10/СНЧ ТЕХНОАС).
- Прожиг кабельных линий напряжением до 30 кВ, током до 80 А.
- Определение места повреждения силовых кабелей акустическим методом.
- Измерение на кабельных линиях методом импульсной рефлектометрии, колебательного разряда и импульсно-дуговым методом.

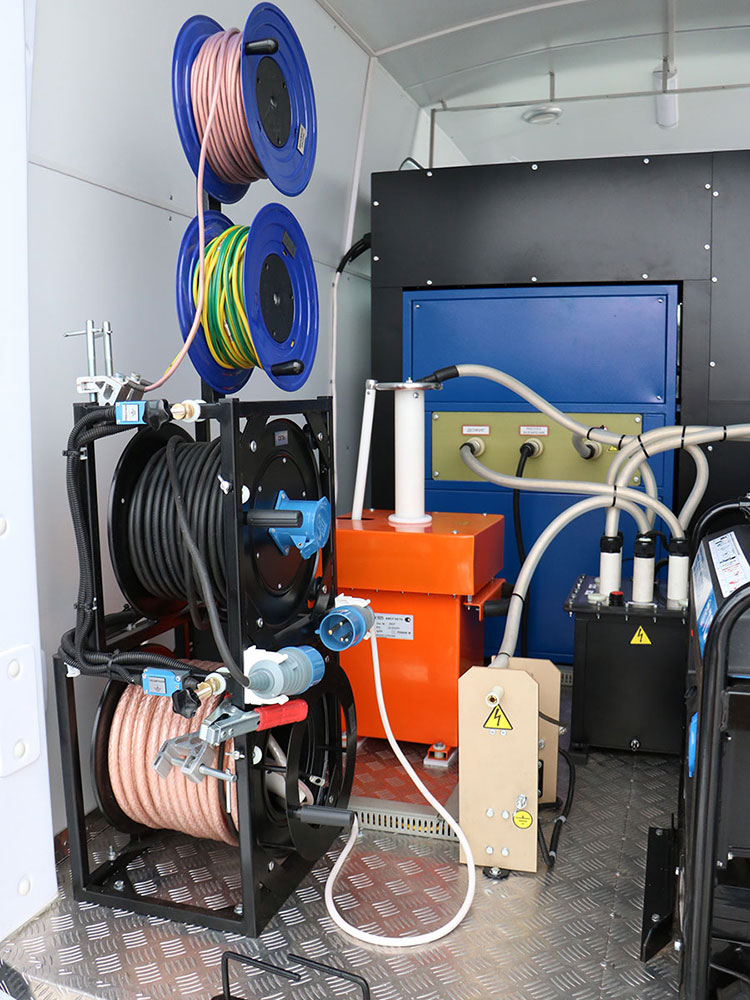

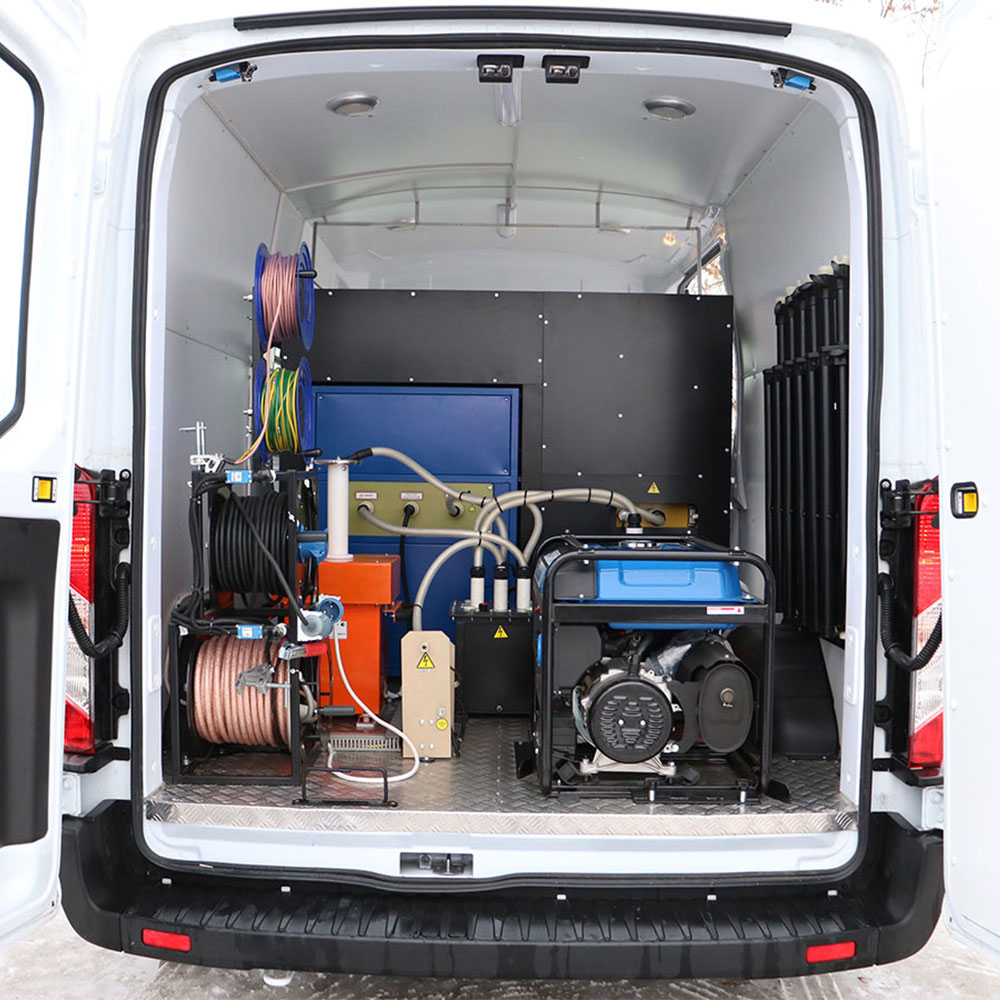

Комплектация
1. Испытательная установка.
- Максимальное выпрямленное напряжение до 70 кВ;
- Максимальное переменное напряжение промышленной частоты 50 Гц до 50 кВ.

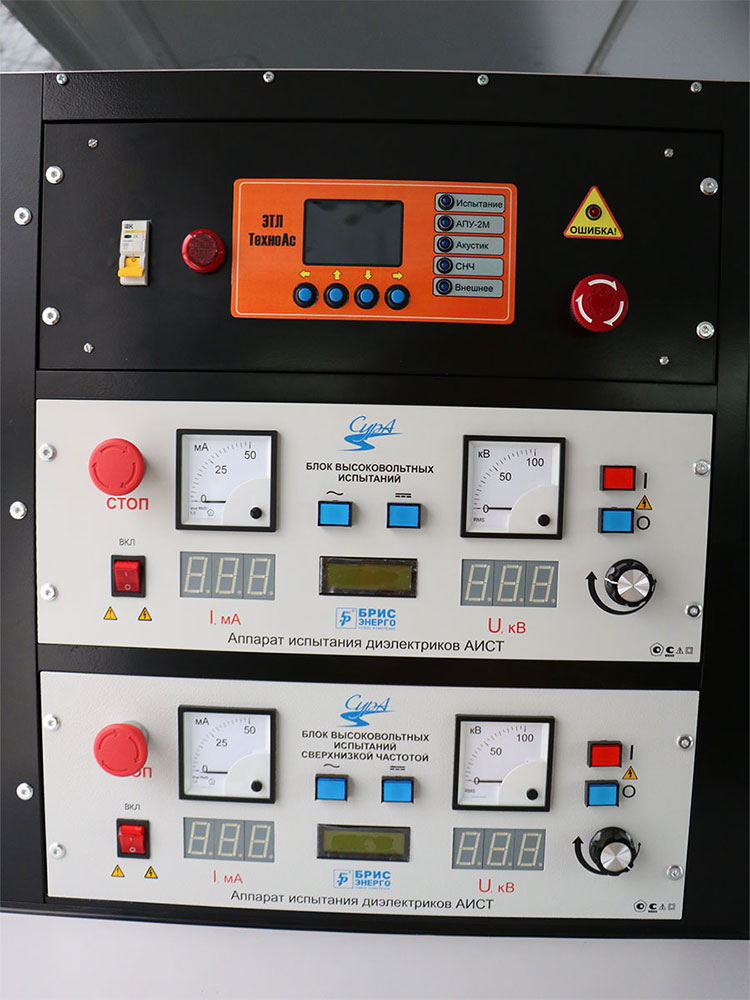

2. Испытательная установка СНЧ.
- Синусоидальное 0-24 кВ пиковое, симметричное (погрешность ±1%);
- Прямоугольное 0-30 кВ пиковое, симметричное (погрешность ±1%);
- Постоянное 0-30 кВ обеих полярностей (погрешность ±1%);
- Выходной ток 0-30 мА разрешение 1 мкА (погрешность ±1%);
- Диапазон сопротивления 0,1 Мом -15 Мом;
- Частота выходного сигнала 0,01-1 Гц с шагом 0,01 Гц, автоматический выбор частоты.
3. Прожигающая установка.
- Максимальное напряжение до 30 кВ;
- Максимальный ток до 80 А;
- Время работы не ограничено;
- Переключение ступеней осуществляется без разрыва дуги в момент переключения;
- Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями);
- Встроенный дожиг.
В качестве источника питания прожигающей установки служит преобразователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц.

4. Генератор высоковольтных импульсов.
- Выходное напряжение 0…12 кВ / 0…24 кВ;
- Энергия импульса на каждой ступени 3000 Дж;
- Встроенный ИДМ для совместной работы с рефлектометром.
5. Рефлектометр.

Поддерживает 3 метода определения места повреждения:
- Методом импульсной рефлектометрии;
- Методом колебательного разряда;
- Импульсно-дуговым методом.
6. Высоковольтный кабеледефектоискатель.
- Определения местоположения и глубины кабеля на глубине до 10 м;
- Трассировка на расстояние до 10 км;
- Поиск электрических кабелей под напряжением;
- Поиск мест пересечения трубопровода и кабеля;
- Определения мест повреждения кабельных линий;
- Обследования участков местности перед проведением земляных работ;
- Поиск мест повреждения внешней изоляции кабеля;
- Запись GPSГЛОНАСС координат и составление карт найденных коммуникаций;
- Выбор кабеля из пучка;
- Поиск места повреждения акустическим способом.

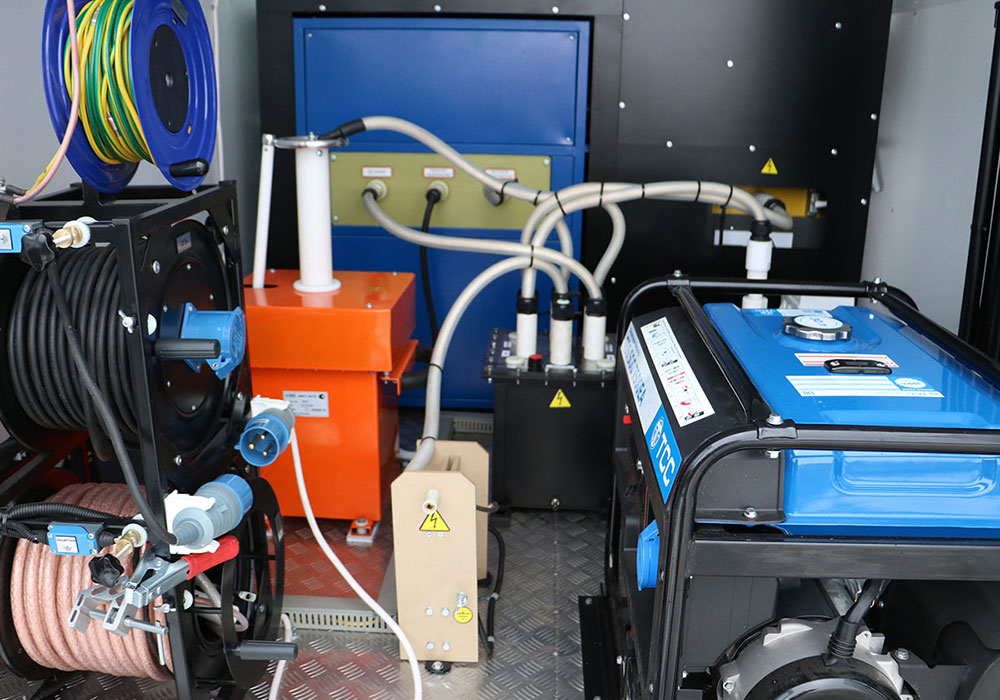

7. Автономный бензогенератор.
- Номинальная мощность 7,5 кВа.
