ИДС-2. Измеритель длины свай

В наличии

Узнать цену

Описание
Производитель: Геотех, Россия

Многоканальная система, позволяющая осуществлять инструментальный контроль не только железобетонных, буронабивных и железных свай, но также и ленточных сплошных фундаментов, тоннелей метро и других сложных конструкций.
ИДС-2 – современный геофизический прибор, предназначенный для сейсмоакустического обследования свайных фундаментов. Прибор отличается интуитивным интерфейсом, простотой в эксплуатации, производительностью. Соответствует требованиям российских и зарубежных нормативных документов.

Сейсмоакустический метод (Low strain impact testing, Sonic, SIT) основан на регистрации искусственно возбуждаемых упругих волн с целью получения сведений о длине и сплошности бетона сваи. Возбуждение упругих волн производится с помощью удара молотком по оголовку сваи. Регистрация сигналов производится с помощью датчика, установленного на оголовке сваи.

Метод предназначен для неразрушающего контроля качества бетонных и железобетонных свай (буронабивных и заводского изготовления). Методика также применяется для оценки длины деревянных свай, металлических свай-оболочек, шпунта; определения глубины заложения стен в грунте, фундаментов глубокого заложения.

Метод позволяет:

дать оценку длины сваи с погрешностью 5-10%;

обнаружить значительные дефекты (горизонтальные трещины, изменения поперечного сечения сваи или включения инородного материала), составляющие не менее ±25% от площади сечения сваи;

обнаружить зоны стыка отдельных секций для составных свай;

выделить контрастные по акустическим свойствам слои вмещающего грунта.

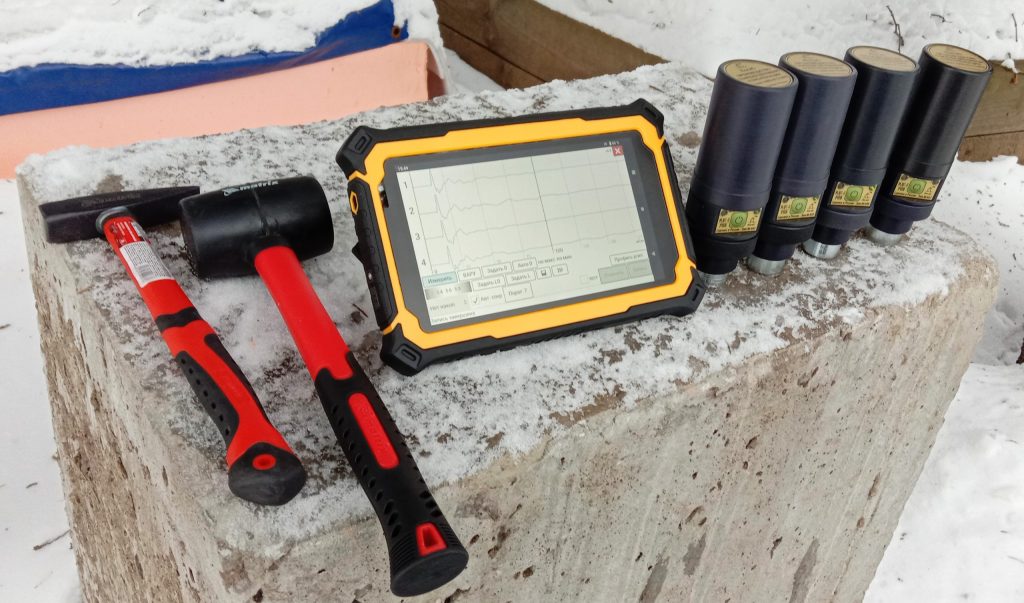

Комплектация
- Комплект планшетного компьютера
- Регистратор продольных волн
- Устройство контактное (1-4 шт)
- Измеритель скорости в свае (1-4 шт)
- Комплект принадлежностей ИДС-2

Технические характеристики

Количество регистраторов поверхностных волн	шт.	1…4
Управление и сбор данных		планшетный
		компьютер
		IP67
Интерфейс		WiFi
Максимальное удаление регистраторов от ПЭВМ	м	100
Питание		сменный Li-Ion
		аккумулятор
		3,4 А·ч
Время непрерывной работы регистратора	ч, не менее	17
Время непрерывной работы планшетного компьютера	ч, не менее	16
Коэффициент нелинейных искажений регистратора	%, не более	0,01
Коэффициент усиления		0,125; 1; 16; 128
Мгновенный динамический диапазон	дБ, не менее	110
Коэффициент подавления синфазного сигнала	дБ, не менее	110
Затухание фильтра на частоте Найквиста	дБ, не менее	120
Рабочая полоса частот	Гц	5…2000
Частота квантования	кГц	1…32
Измеритель скорости в свае		велосиметр
Масса комплекта из 4-х регистраторов	кг	5
Масса тары	кг	1,2
Масса комплекта планшетного компьютера	кг	1,3
Масса регистратора с аккумулятором	кг	0,28
Габаритные размеры комплекта в транспортной таре	см	38×30×36
Габаритные размеры регистратора	мм	∅50×148
