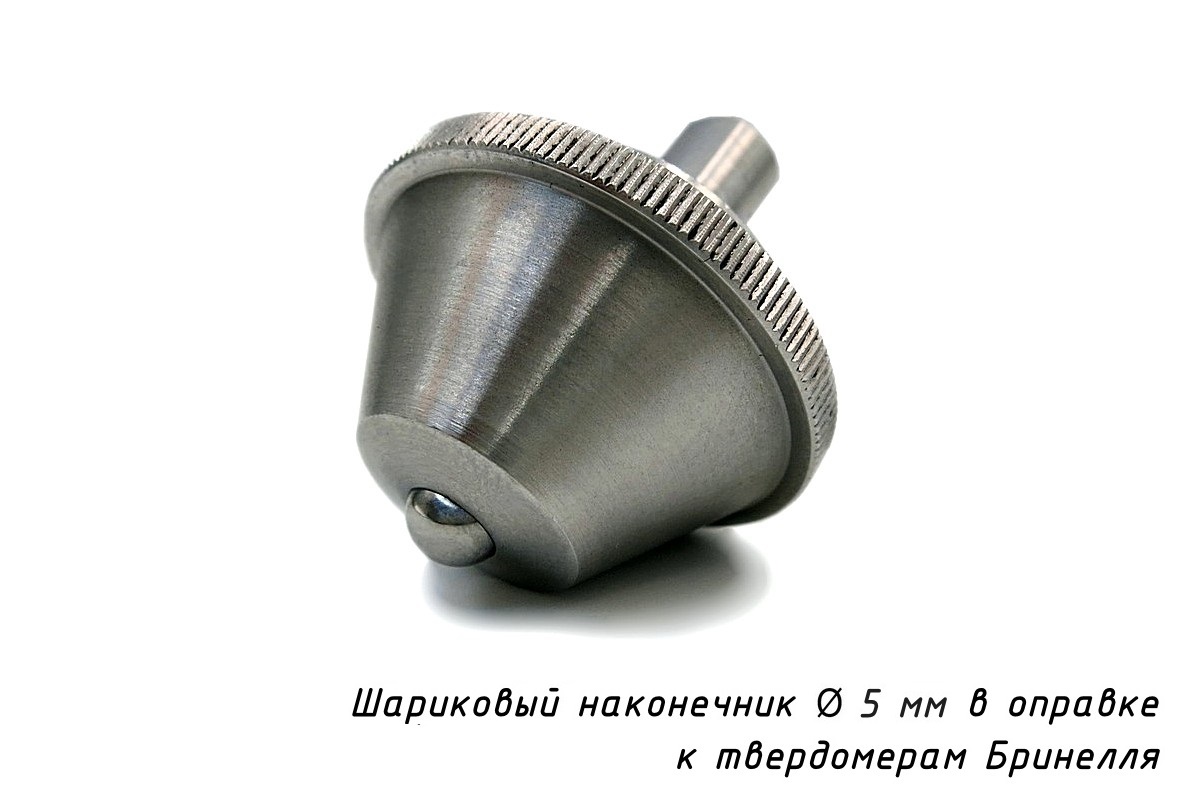

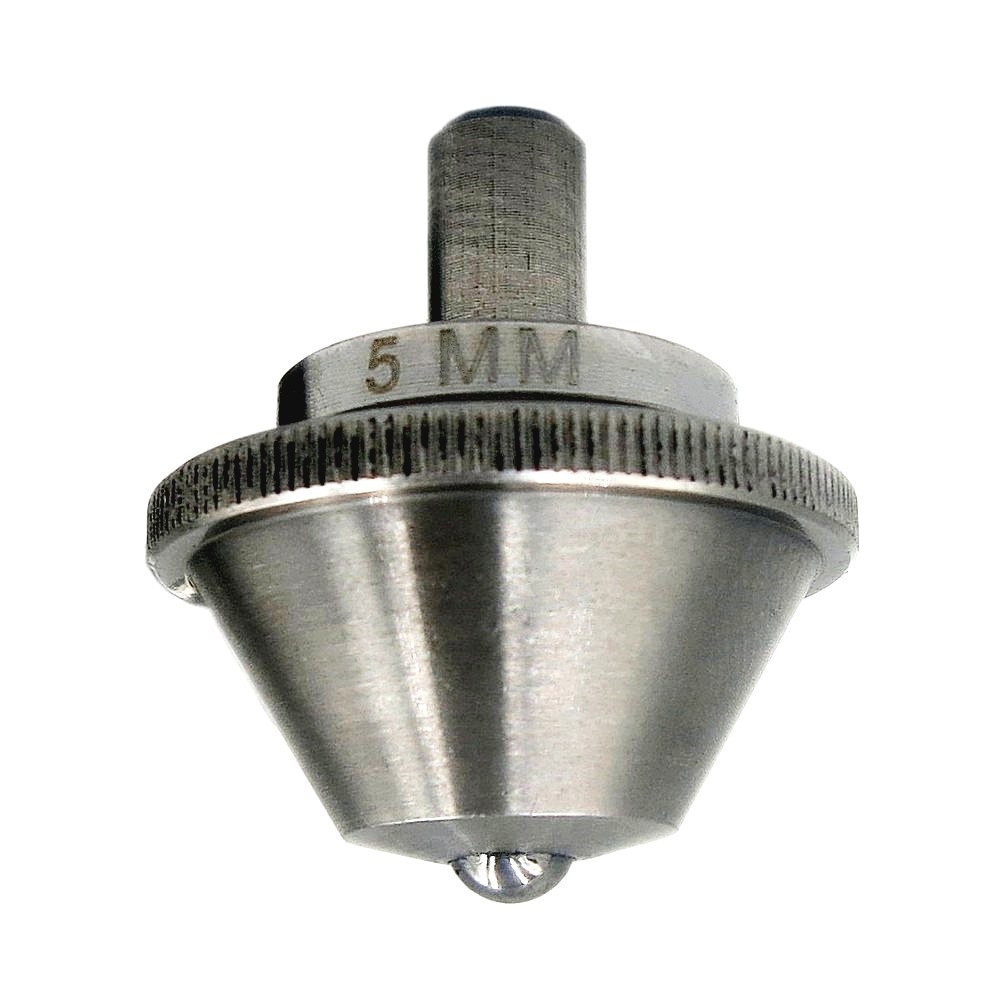

Индентор / наконечник шариковый (D 5 мм) к твердомеру Бринелль в оправке по ГОСТ 9012-59

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал рабочей части	Закалённая сталь, Твёрдый сплав
  Форма рабочей части алмаза	Сферическая (шар)
  Материал оправы	Сплавы с механическими свойствами, позволяющими приложить необходимые нагрузки по ГОСТ 9012-59
  Диапазон измерений	140 HBW и более, До 140 НВW, До 35 НВW, От 3 до 20 НВW, От 35 до 200 НВW включ., От 35 до 80 НВW включ., От 50 до 218 НВW, От 8 до 50 HBW, От 95,5 до 650 HBW, Свыше 200 НВW, Свыше 35 НВW
  Испытательная нагрузка	125 кгс (1226 Н), 25 кгс (245,2 Н), 250 кгс (2452 Н), 62,5 кгс (612,9 Н), 750 кгс (7355 Н)
  Состав рабочей части	Карбид вольфрама WC/Co=94/6 max %
  Твёрдость рабочей части	не менее 1500 HV10
  Плотность рабочей части	14,8 г/см3
  Прочность на изгиб рабочей части	2600 Мпа
  Размер зерна рабочей части	1,2 мкм
  Диаметр наконечника	5 миллиметров

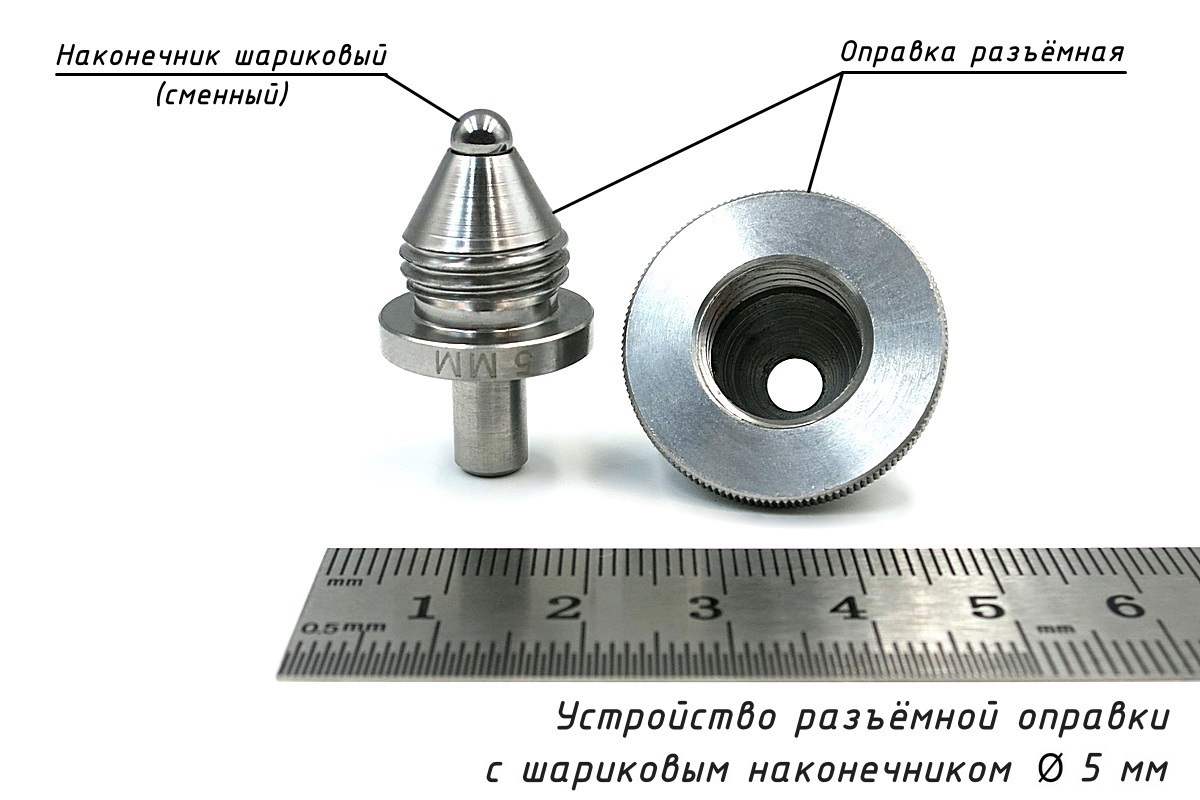

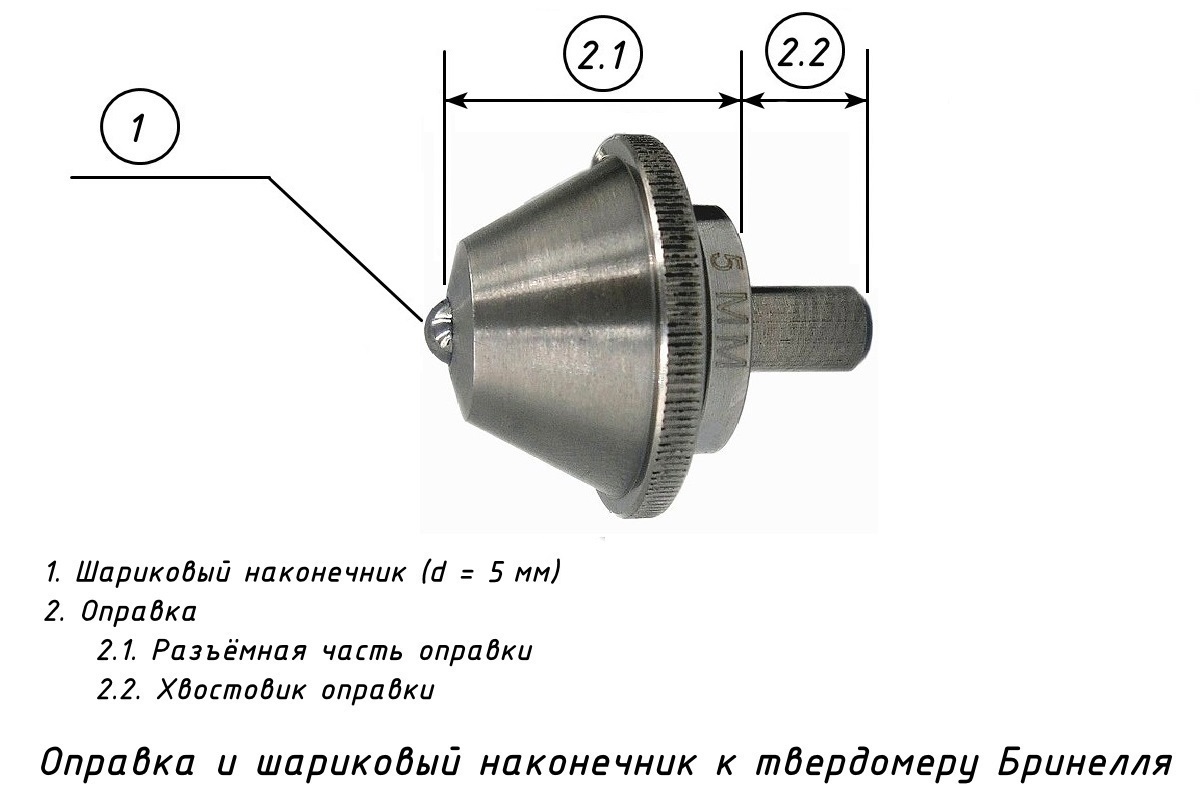

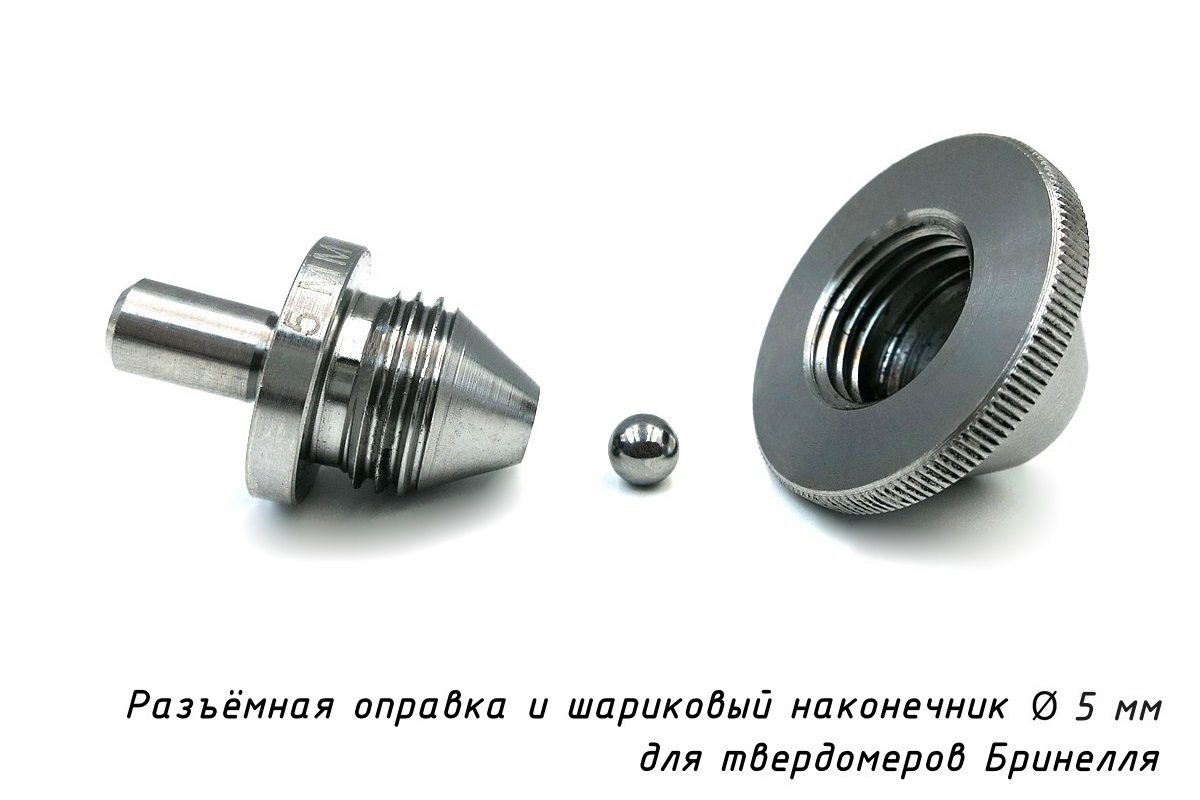

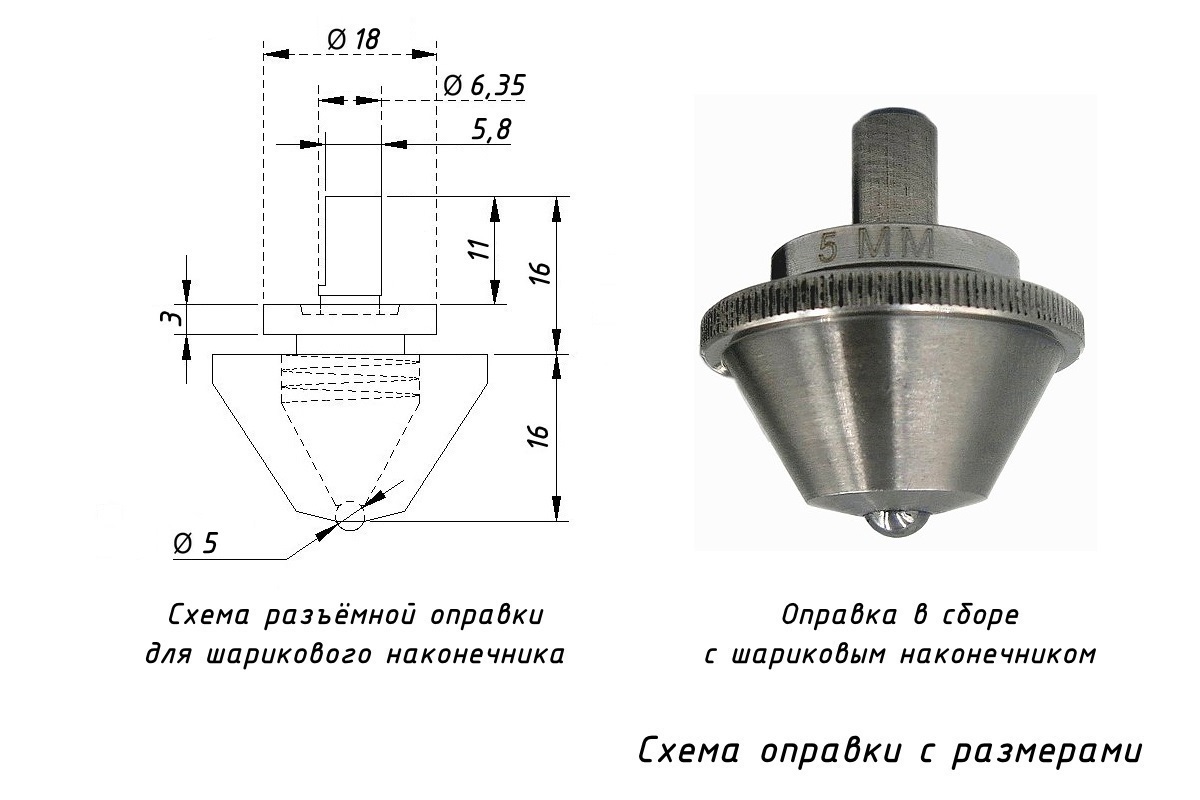

  Конструкция	Ненормированная, разъёмная, позволяющая сменить шариковый наконечник и произвести вдавливание шарика (D=5 мм) в образец под действием усилия, приложенного перпендикулярно к поверхности образца по ГОСТ 9012-59
  Коэффициент нагружения, кгс/мм2	30, 10, 5, 2,5, 1

• Описание

  Основные сведения о шариковых наконечниках диаметром 5 мм для твердомеров Бринелля.

  Изготовитель: ООО «Восток-7» (РФ).

  Состояние: новое изделие.

  Поверка: невозможна, поскольку изделие не внесено в госреестр СИ РФ.

  Наконечник шариковый диаметром 5 мм предназначен для приборов измерения твёрдости металлов и сплавов по методу Бринелля в соответствии с ГОСТ 9012-59.

  • В ОАО «РЖД» — для измерения твёрдости колодок тормозных чугунных для локомотивов согласно ГОСТ 30249-97 и ГОСТ 28186-89.
  • Для измерения твёрдости титана губчатого по ГОСТ 30311-96.

  В 2024 году принят ГОСТ Р 8.1038—2024, уточняющий метод измерения твёрдости по шкалам Бринелля. Дата введения в действие нового государственного стандарта — 30 сентября 2026 г.

  Применимость шарикового наконечника D = 5 мм. Наконечник подходит для приборов измерения твёрдости по Бринеллю различных производителей, в том числе Метолаб, Точприбор, ЗИП, Импульс, Тестсистемы, Метротест, Точприбор Северо-Запад, TIME Group Inc, Wilson Hardness Group, Zwick / Roell и LTF S.p.A. / Galileo.

  Рекомендуемый порядок установки и замены индентора.

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.
  3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Хвостовик индентора необходимо установить вглубь посадочного места до упора и обжать.
  4. Разместить на предметном, измерительном или опорном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.
  5. Для шарикового наконечника диаметром 5 мм единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости.
  6. Закрутить винт фиксации индентора до упора.
  7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения и сравнить его со значением твёрдости эталонной меры.

• Документы

  • Инденторы твердомеров. Все типы. Паспорт и Руководство по эксплуатации. 2021.
  • ГОСТ 3722-81 Шарики
  • ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.
  • ГОСТ 8.1038-2024 (ИСО 6506-1-2024) Металлы и сплавы. Измерения твердости по шкалам Бринелля. Метод измерений.
  • ГОСТ-22761-77-Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами

• Комплектация

  • Наконечник шариковый D = 5 мм твердосплавный — 1 шт.
  • Оправка разъёмная для шарикового наконечника — 1 шт.
  • Паспорт — 1 экз.
