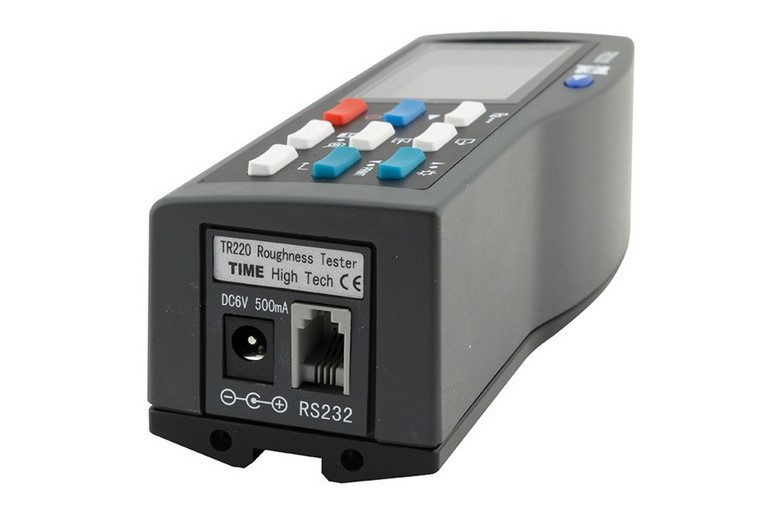

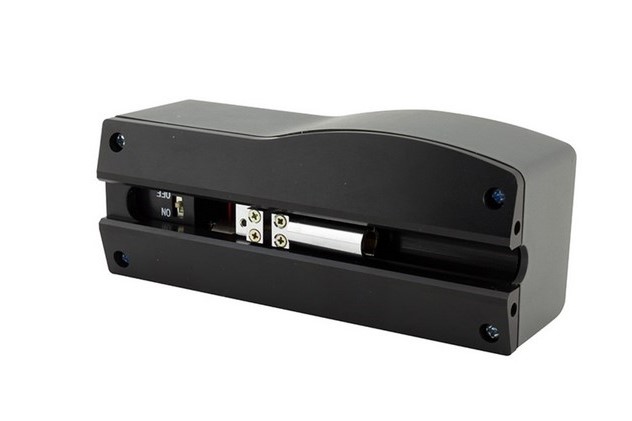

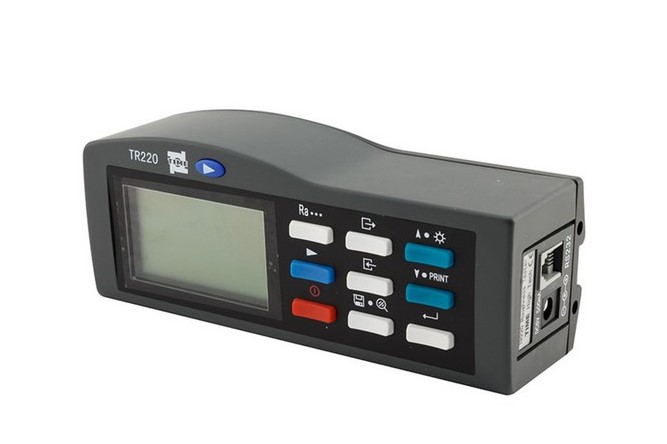

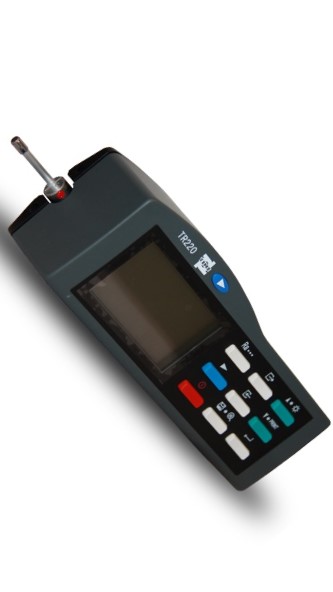

Измеритель шероховатости портативный со встроенным датчиком TR220 с поверкой

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Измеряемые параметры шероховатости	Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, Rz (JIS), R3z, RSk, RPc, Rk, Rpk, Rvk, Mr1, Mr2
  Диапазон измерений	от 0 до 100, от 0.005 до 16, от 0.02 до 160
  Тип фильтра	RC; PC-RC; Gauss; D-P
  Отсечка шага	0.25, 0.8, 2.5
  Погрешность измерений	10
  Скорость перемещения щупа	0.135, 0.5, 1
  Диапазон рабочих температур	от 0 до +40
  Относительная влажность	90
  Питание	Li-ion батарея
  Тип датчика	индуктивный
  Радиус кривизны щупа, мкм	2±0.5, 5±1
  Угол заточки щупа, °	90
  Диапазон температур при хранении, °C	от -25 до +60
  Напряжение, В	6

• Описание

  Изготовитель: Time Group (КНР).

  Состояние: новое изделие.

  Первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

  Приборы серии TR200 предназначены для измерения параметров шероховатости сложных поверхностей: в отверстиях, пазах и на криволинейных поверхностях. При определении шероховатости датчик с иглой перемещается по поверхности детали и получает информацию о её неровностях. Параметры шероховатости и график профиля рассчитываются согласно выбранной методике и выводятся на жидкокристаллический экран.

  TR220 является усовершенствованной моделью TR200 с возможностью измерения по 16 шкалам. Профилометры TR200 и TR220 можно использовать с дополнительными вспомогательными приспособлениями.

  Для контроля деталей с малыми размерами применяются регулируемая подставка и чехол для датчика. Для увеличения глубины ввода датчика используется удлинительный стержень. Для регулировки положения прибора относительно контролируемой детали применяются микроизмерительный стол и стойка со штативом.

  Назначение средства измерений: измерение параметров шероховатости поверхностей деталей, сечение которых в плоскости измерения представляет прямую линию, а также шероховатости цилиндрических поверхностей, отверстий, плоских и криволинейных поверхностей в пределах хода щупа, пазов и углублений размером не менее 80×30 мм.

  Действие прибора основано на ощупывании неровностей исследуемой поверхности алмазной иглой щупа и преобразовании механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям. Результаты измерений выводятся на жидкокристаллический дисплей.

  В зависимости от модели приборы могут быть оснащены щупом с углом при вершине 90° и радиусом 2, 5 или 10 мкм, с измерительным усилием 0,75, 4 или 16 мН соответственно. Деталь устанавливается на специальном столике или непосредственно на плите.

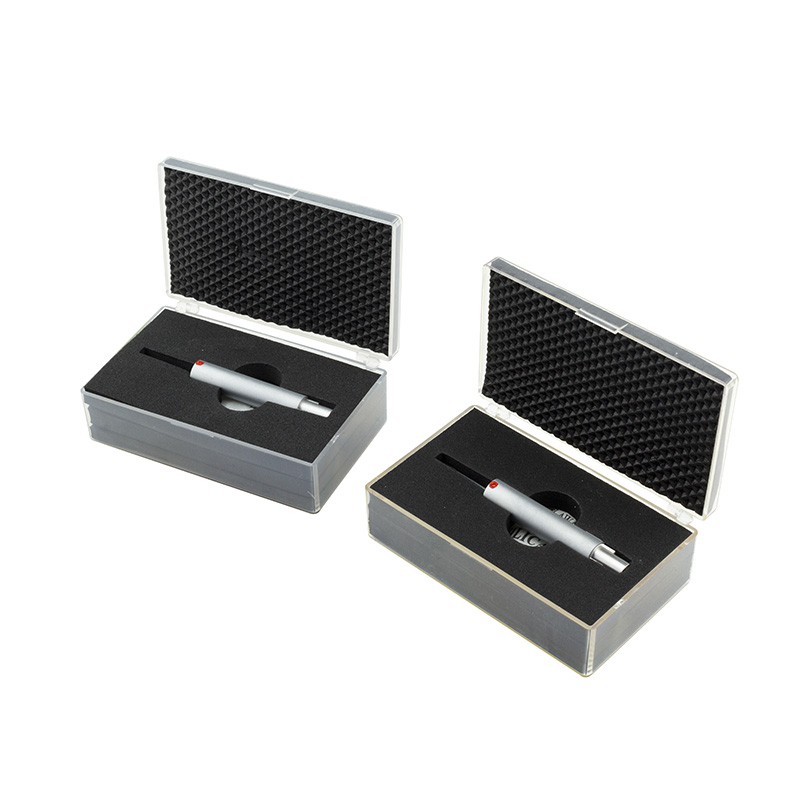

  Вспомогательные принадлежности включают стандартный датчик TS100, удлинительный стержень, датчики TS110, TS120, TS130, TS131 и TS140, измерительные штативы TA620, TA630 и TA631, а также программное обеспечение Dataview для TR220.

  Состояние в реестрах средств измерений. Российская Федерация, ответственная организация — Росстандарт, номер в госреестре — 58865-14. В реестрах АО «РЖД», Госстандарта Республики Беларусь и КазИнМетр Республики Казахстан прибор не внесён. Иные регистры, удостоверения, заключения и разрешения отсутствуют.

• Документы

  • TR220 измеритель шероховатости
  • TR220 Руководство по эксплуатации

• Комплектация

  • Прибор TR220
  • Зарядное устройство
  • Стандартный образец
  • Чехол для датчика
  • Регулируемая подставка
  • Стандартный датчик TS100
  • Отвертка
  • Руководство по эксплуатации
  • Методика поверки
  • Программное обеспечение

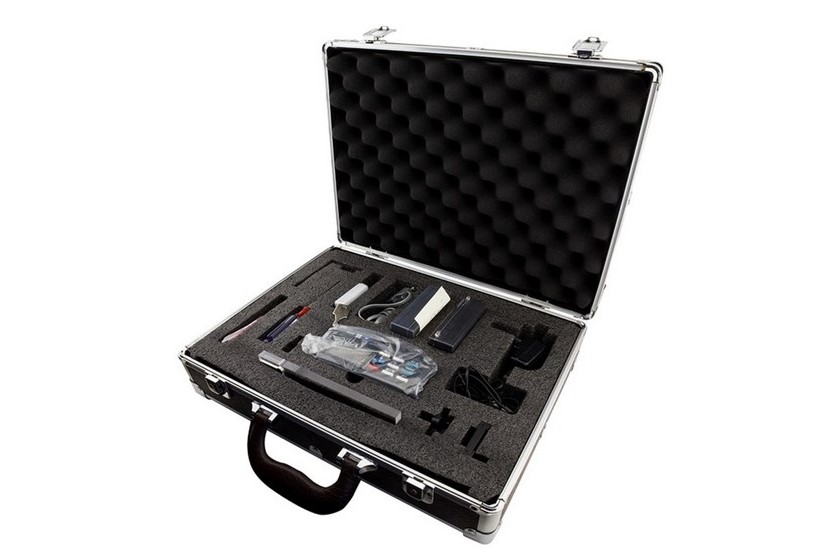

  • Кейс для хранения и переноски

• Совместимость

  •

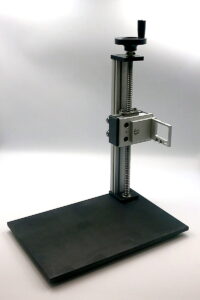

    Измерительный штатив ТА1520 с металлической плитой для ИШП-210/TR-200/210/220
