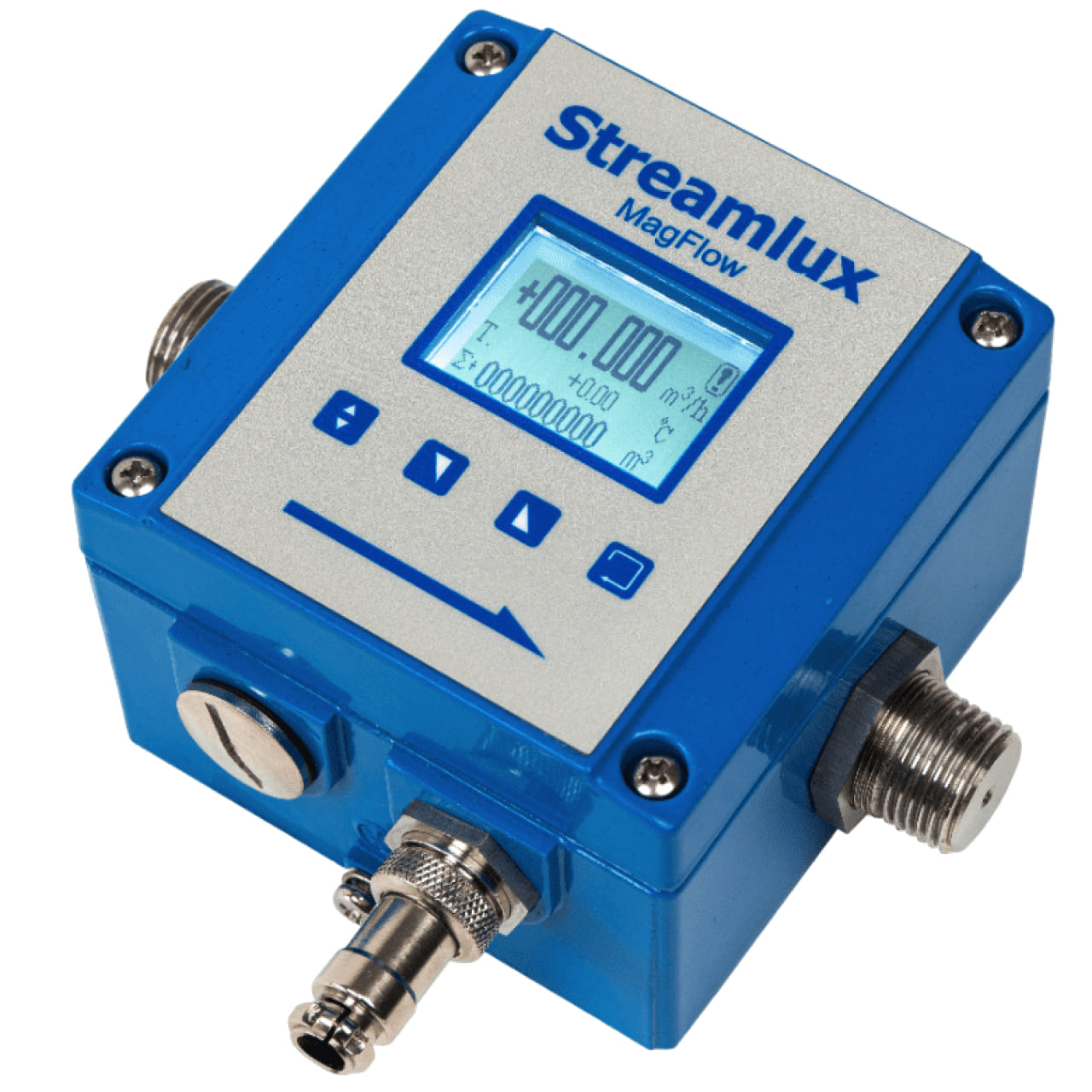

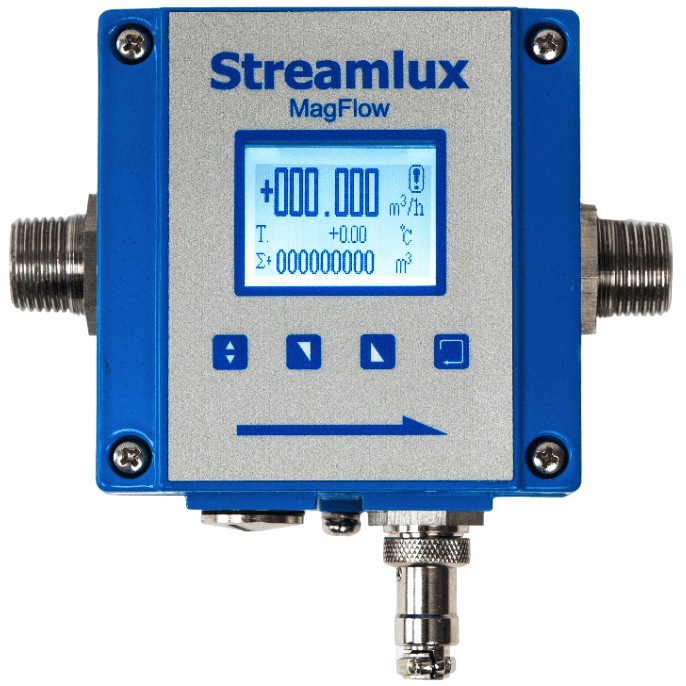

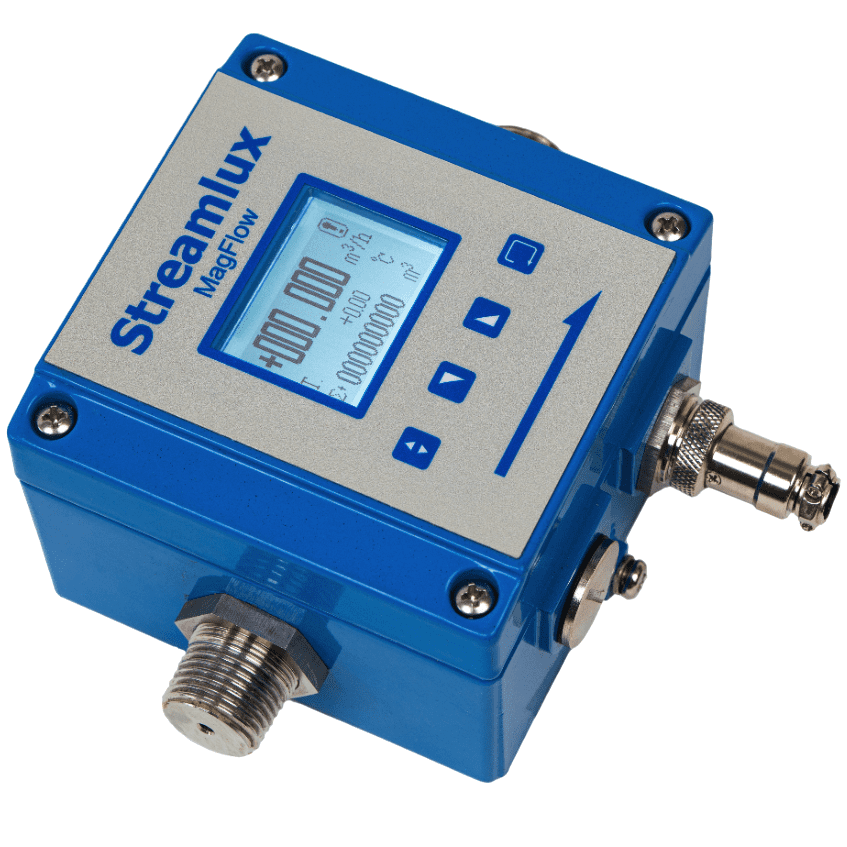

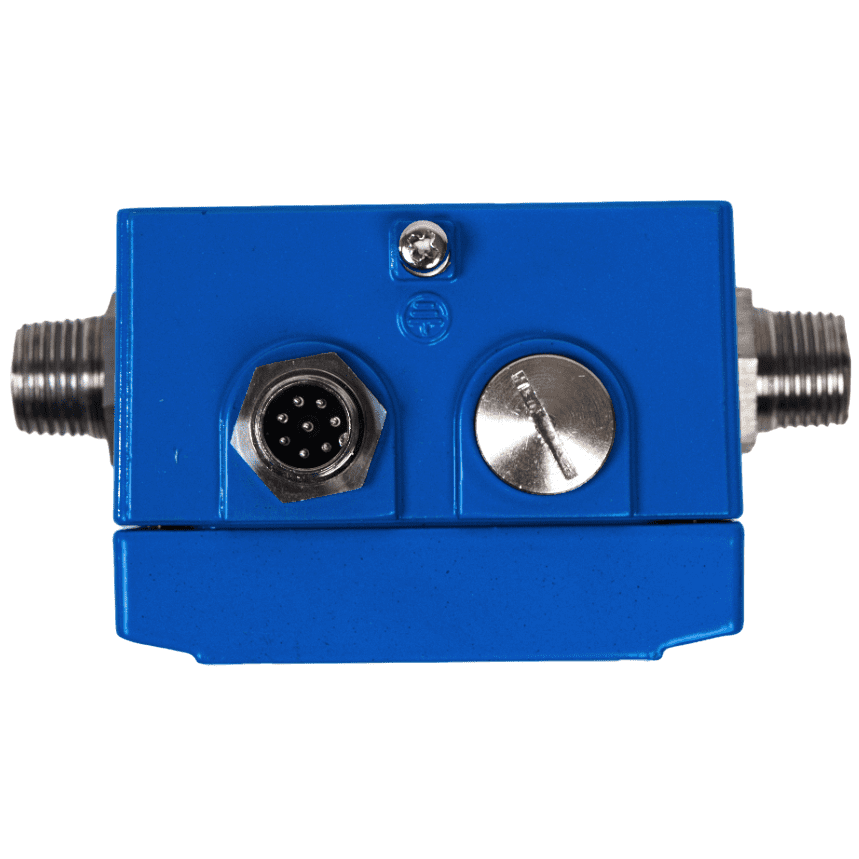

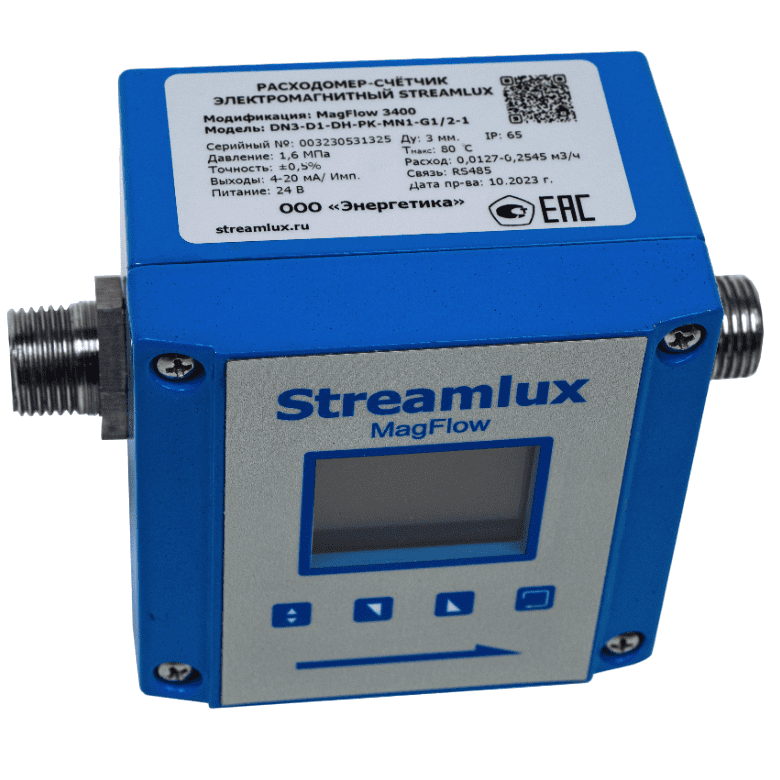

Электромагнитный расходомер для микро-диаметров Streamlux MagFlow 3400

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диаметр, мм	3…25
  Материал электродов	Нержавеющая сталь 316L, Титановый сплав, Хастеллой B, Хастеллой C
  Внутреннее покрытие (футеровка)	ПЭЭК
  Присоединение	Фланец
  Температура рабочей среды	-10…+80
  Давление рабочей среды	1.6
  Погрешность измерений	±0.5
  Электропроводность	>5 (>20 для деминерализованной воды)
  Степень защиты оболочки	IP55
  Питание	24 В (19…28 постоянный ток)
  Выходные сигналы	0.001…1000 (настраиваемый), 4…20 (HART), RS485 (MODBUS, PROFIBUS)
  Реестр СИ РФ	92963-24
  Реестр СИ Казахстана	KZ.02.03.024322-2025
  Материал корпуса	Алюминий с эпоксидной смолой
  Минимальный расход, м3/ч	0.005
  Температура окружающей среды, °C	-10…+60
  Влажность относительная, %	не более 90
  Архив (опция)	Ежечасно; Ежедневно; Ежемесячно

• Описание

  Электромагнитный расходомер Streamlux MagFlow 3400 предназначен для измерения объемного расхода токопроводящих жидкостей и суспензий в трубопроводах с микро-диаметрами.

  Прибор применяется для контроля расхода жидкости в промышленных процессах, включая производство продуктов питания и напитков, контроль розлива в химической и фармацевтической промышленности.

  Расходомер используется на линиях охлаждения сварочного оборудования и гибочных машин, в том числе при измерениях с пульсирующими дозирующими насосами.

  Прибор предназначен для измерения расхода кислот, щелочных жидкостей, красок, вязких жидкостей и суспензий.

  Дозирование, мониторинг и измерения.

  • Продукты питания и напитки: пиво, сидр, соки, вода, молоко.
  • Лекарственные среды.
  • Химикаты.

  В сельском хозяйстве расходомер используется в автоматизированных системах кормления животных.

  Принцип работы. Расходомер работает по закону электромагнитной индукции Фарадея. Проводящая жидкость, проходящая через корпус расходомера, действует как проводник в магнитном поле, создаваемом электромагнитными катушками. Электроды фиксируют ЭДС, величина которой пропорциональна скорости потока.

  По скорости потока и внутреннему диаметру трубы прибор определяет значение расхода по формуле Q = V • S, где Q — объёмный расход, V — скорость потока, S — площадь внутреннего сечения трубы.

  S = π × r², где r — радиус трубы.

• Документы

  • Руководство по эксплуатации MagFlow 3400
