Атлет ТЭК-127АН — трассотечеискатель

В наличии

Узнать цену

Трассотечеискатель предназначен для поиска подземных трасс, кабелей и трубопроводов на расстоянии до 10 км. Помогает определять глубину залегания трасс до 6 м, находить повреждения кабелей и обнаруживать разгерметизацию трубопроводов на глубине до 3 м.

Задать вопрос
Поделиться

Технические характеристики

Элементы питания	11…14 В, 12 В/30 Ач или 24 В/15 Ач, 22…28 В, аккумуляторы типа AA 1,2 В, 4 шт., внешний аккумулятор, два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач, напряжение 4…7 В, от приемника, щелочные батареи типа AA 1,5 В, 4 шт.
Время непрерывной работы	1,7 ч при 150 Вт автономно, 100 Вт с дополнительным аккумулятором 12 В, 11 ч при 200 Вт автономно, 150 Вт с дополнительным аккумулятором 12 В, 20, 200 Вт с дополнительным аккумулятором 12 В, 25 ч при 100 Вт автономно, 25 ч при силе удара C2 автономно или C3 с дополнительным аккумулятором, 300 Вт с дополнительным аккумулятором 12 В, 4,0 ч при 65 Вт автономно, 62 ч при силе удара C1 автономно
Рабочие частоты	50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50…8600 Гц
Глубина обнаружения мест разгерметизации	до 3 м
Определение глубины залегания трассы	до 6 м
Трассировка коммуникаций	до 10 км
Выходная мощность генератора	до 200 Вт
Вид принимаемого сигнала	непрерывный / прерывистый; монотонный / импульсный
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц; ограничение диапазона снизу 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; ограничение диапазона сверху 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
Широкая полоса	0,05…8,6 кГц; 0,09…2,20 кГц / 0,03…0,50 кГц
Количество сохраняемых значений в памяти	30
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты приемника	IP54
Частоты f1, f2, f3	200…9999 Гц; дискретность 1 Гц; точность ±0,05%
Частота f1 (временная)	200…9999 Гц
Длительность импульса	100 мс
Частота следования импульсов	1 Гц
Частоты двухчастотного режима	1024 Гц и 8192 Гц
Соотношение амплитуд первой и второй частот	4:1
Частота следования ударных импульсов	30, 60 или 120 уд./мин.
Максимальный выходной ток в ручном режиме	10 А при непрерывной и двухчастотной генерации; 15 А при кратковременных посылках
Задаваемый ток для автосогласования	0,1…9,9 А; дискретность 0,1 А
Максимальное выходное напряжение	220 В автономно (180 В при 2F); 330 В с внешним аккумулятором 12 В (260 В при 2F); 110 В от сетевого блока (90 В при 2F)
Максимальная выходная мощность	150 Вт непрерывно и 200 Вт импульсно при автономном питании или от внешнего аккумулятора 21 В; 200 Вт непрерывно и 300 Вт импульсно с внешним аккумулятором 12 В; 100 Вт от сетевого блока
Допустимое сопротивление нагрузки	0…∞
Время зарядки полностью разряженных автономных аккумуляторов	8 ч
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Коэффициент полезного действия выходного усилителя мощности	> 80%
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Степень защиты корпуса генератора	IP54
Тип преобразователя электромагнитного датчика	резонансная ферритовая магнитная антенна
Частота резонанса электромагнитного датчика	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Максимальная мощность индукционной антенны	10 Вт
Модуль полного комплексного сопротивления индукционной антенны на частоте 8192 Гц	36 Ом
Тип корпуса индукционной антенны	пластмассовый, герметичный

Описание
Назначение трассотечеискателя Атлет ТЭК-127АН.
- Поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определение глубины их залегания и мест повреждения до 6 м.
- Поиск места повреждения силового кабеля индукционным методом.
- Поиск места повреждения кабеля акустическим методом.
- Поиск мест пересечения трубопроводов и кабеля.
- Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.
Особенности

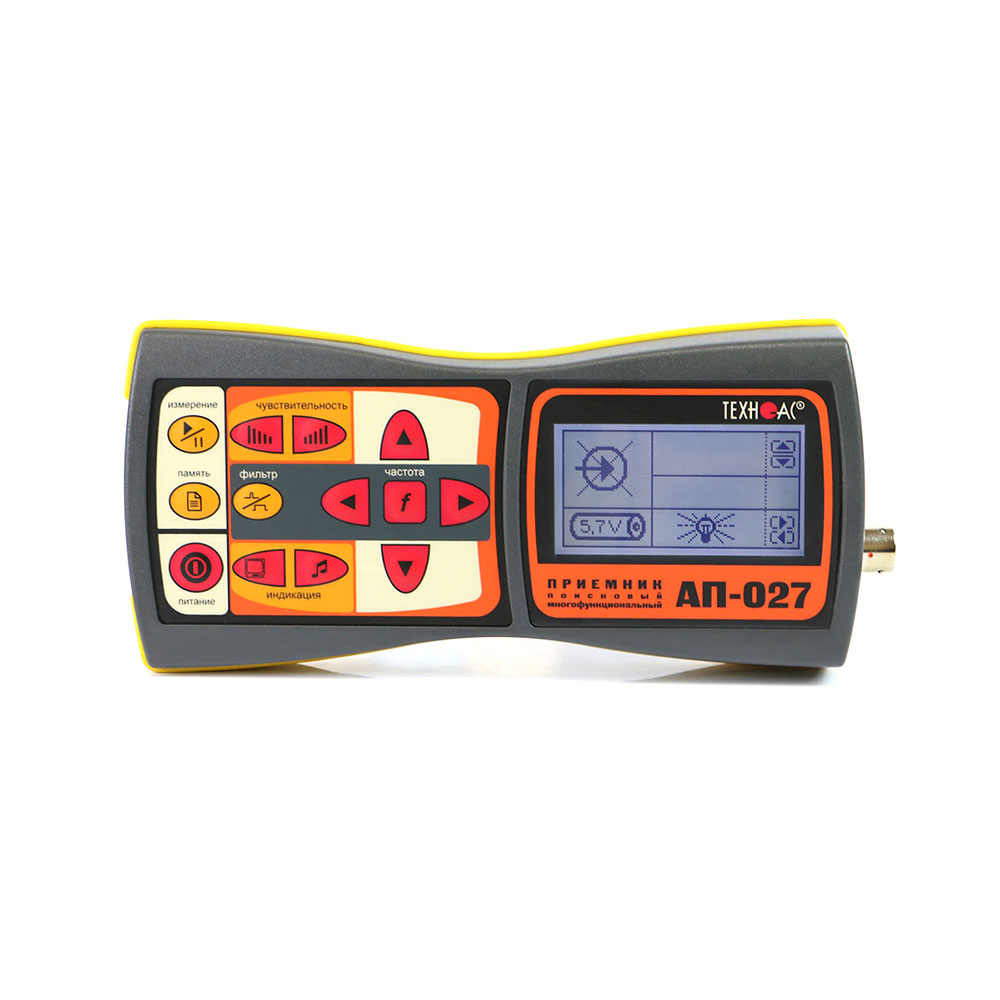

Особенности приемника АП-027М.
- Цифровой трассопоисковый приемник с ЖК-дисплеем, переключаемыми режимами работы и индикации.
- Отображает частотный спектр входного сигнала.
- Передает звуковой сигнал на наушники оператора и встроенный динамик.
- Работает с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
- При работе с акустическим датчиком диапазон частот составляет 0.03…2.2 кГц; предусмотрено устранение частот вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком доступны частоты 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, широкая полоса 50…8600 Гц и двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.

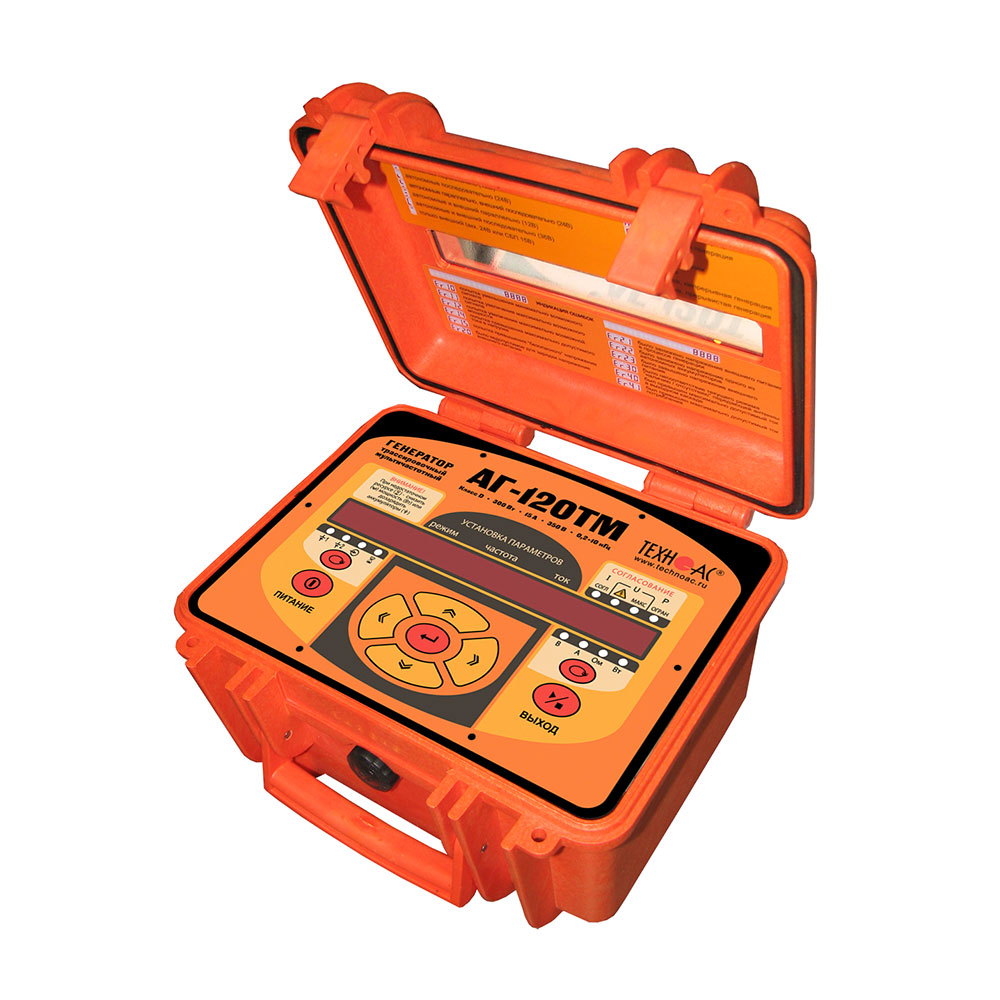

Особенности генератора АГ-120ТМ.
- Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
- Автоматическое согласование по заданному току в нагрузке.
- Мультичастотный прибор с диапазоном 200…10000 Гц.
- Автоматический выбор выходной мощности.
- Встроенный мультиметр показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Выходной ток до 15 А.
- Выходное напряжение 220 В при автономном питании и 330 В с дополнительным аккумулятором.
- Работает с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможна работа в дождливую погоду с закрытой крышкой.
Применение
- ЖКХ.
- Теплосети.
- Водоканал.
Доставка

Транспортная компания: Деловые линии, СДЭК, ЭНЕРГИЯ, DPD. Стоимость рассчитывается отдельно.

Самовывоз бесплатный: с 9:00 до 16:00 по адресу Московская область, г. Коломна, ул. Октябрьской революции, д. 406.
Документы

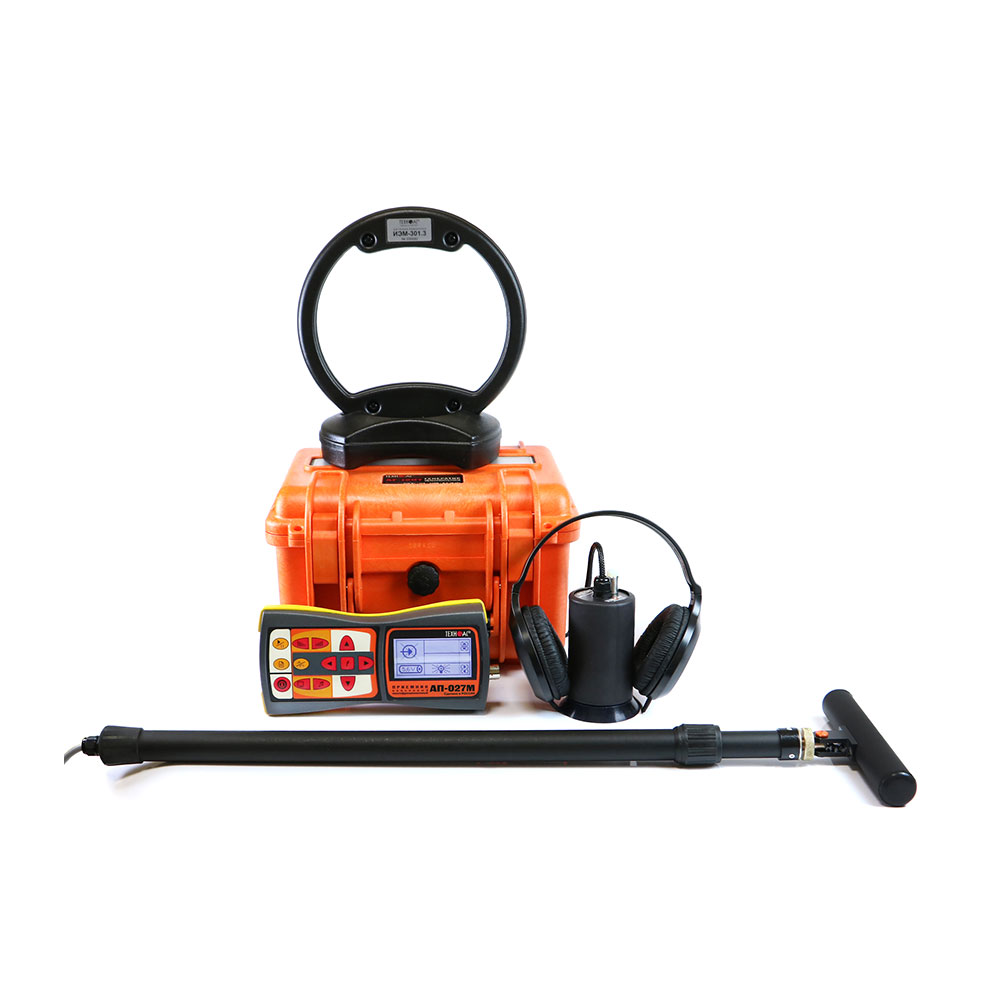

Комплектация
- Трассопоисковый приемник АП-027M — 1 шт.
- Генератор АГ-120ТМ — 1 шт.

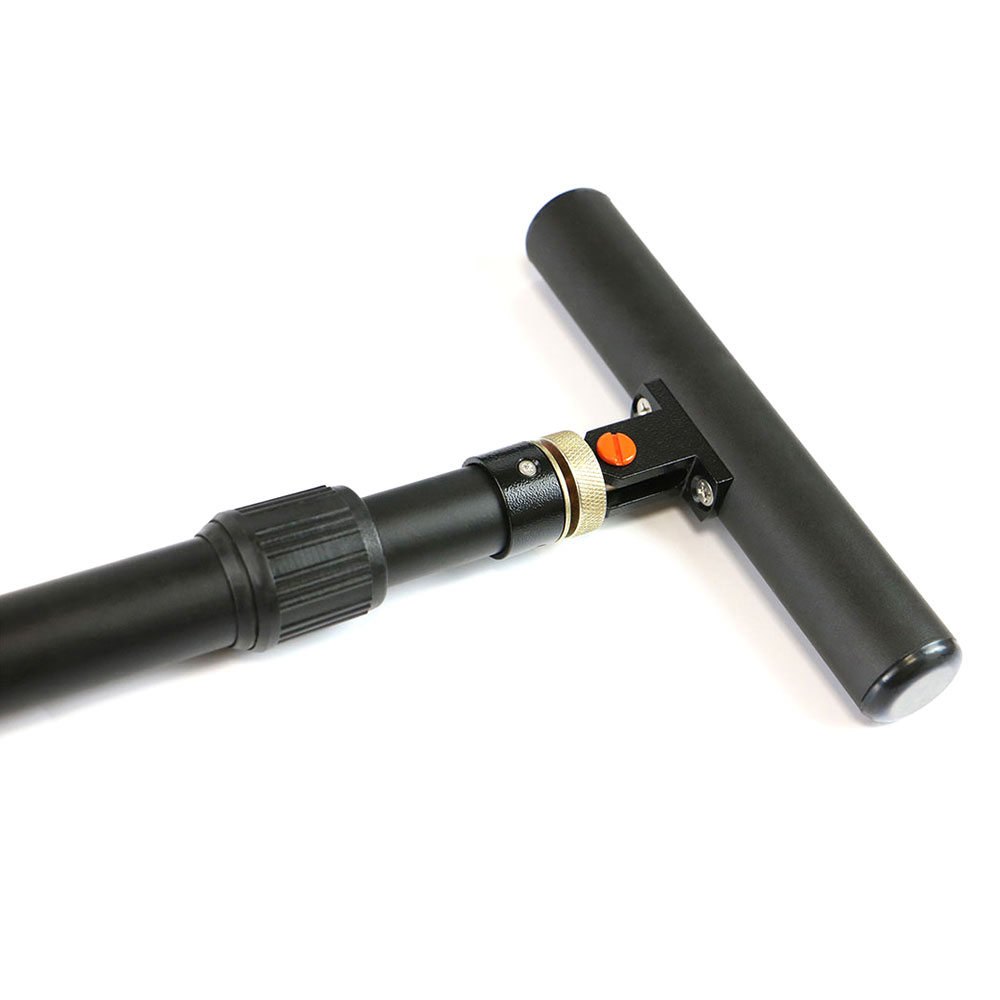

- Датчик электромагнитный EMD-257 — 1 шт.
- Комплект акустического датчика AD-257 — 1 шт.
- Индукционная антенна ИЭМ-301.3 — 1 шт.
- Головные телефоны — 1 шт.
- Держатель для приемника АП-027.00.010 — 1 шт.
- Батарейки для приемника (AA) — 4 шт.
- Источник питания ENP-240-12 — 1 шт.
- Кабель для подключения сетевого блока питания AG120.02.060 — 1 шт.
- Кабель для подключения внешнего аккумулятора АГ120.02.020 — 1 шт.
- Кабель для подключения нагрузки АГ120.02.050 — 1 шт.
- Кабель для заземления АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
- Крестовая отвертка — 1 шт.
- Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
- Сумка для генератора АГ-120ТМ (чехол 53181) — 1 шт.
- Сумка для комплекта (чехол 53183) — 1 шт.
- Кабель для подключения внешнего аккумулятора AP027.02.030 — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация: комплект аккумуляторов и зарядное устройство для приемника АП-027M.
