Магнитопорошковый дефектоскоп МагИнспект Спринг для контроля пружин

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Напряженность магнитного поля	не менее 30 А/см
  Наружный диаметр объекта контроля	До 283 мм
  Внутренний диаметр объекта контроля	От 140 мм
  Время цикла контроля одной пружины	не более 100 секунд
  Диаметр обкладок	300 мм
  Объем бака	40 л

• Описание

  В дефектоскопе реализованы две независимые схемы циркулярного намагничивания: пропускание тока через пружину и пропускание тока по центральному проводнику.

  Реализация двух независимых схем намагничивания позволяет выявлять разнонаправленные дефекты в объекте контроля.

  Напряженность магнитного поля составляет не менее 30 А/см и задается пропусканием тока по выбранной цепи циркулярного намагничивания. В качестве генератора тока используется МагДетектор 2500.

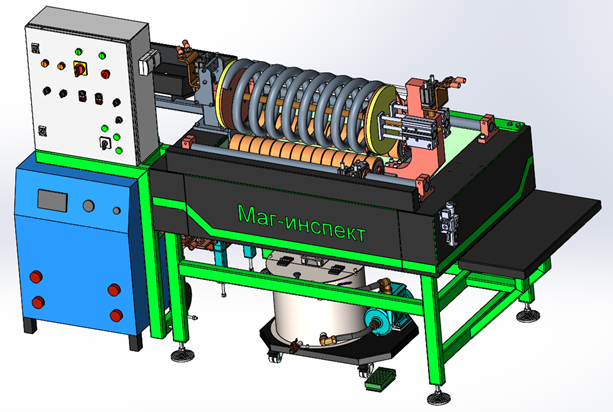

  Дефектоскоп МагИнспект Спринг состоит из:

  • Шкафа управления;
  • Системы рециркуляции магнитной суспензии;
  • Регулируемых опорных роликов;
  • Зажимных контактов.

  Пневматические зажимные контакты расположены на подвижной и неподвижной бабках (сила зажима регулируется). Диаметр контактной площадки обеспечивает проведение контроля в схеме «пропускание тока через объект контроля».

  Центральный проводник расположен за неподвижной бабкой и с помощью пневматического устройства по команде оператора на пульте управления через подвижную и неподвижную бабки замыкается с помощью специального контактного зажима.

  Дефектоскоп обеспечивает намагниченность пружины переменным и импульсным током, а также размагничивание пружины после проведения контроля.

  Описание технологического процесса (время цикла контроля одной пружины не более 100 секунд):

  1. Пружина, подлежащая контролю, устанавливается в дефектоскоп на роликовые направляющие и зажимается между бабками (подвижной и неподвижной).
  2. Электрический ток пропускается по пружине и производится полив суспензией.
  3. Контролируемая пружина освобождается от фиксации между бабками и осматривается оператором.
  4. Центральный проводник размещается внутри пружины.
  5. Электрический ток пропускается по центральному проводнику и производится полив суспензией.
  6. Пружина вновь осматривается оператором.
  7. Пружина, прошедшая контроль, устанавливается в дефектоскоп, зажимается между бабками.
  8. Запускается цикл размагничивания.
  9. Пружина освобождается от фиксации между бабками и извлекается из дефектоскопа.

  Технические характеристики*. Дефектоскоп МагИнспект Спринг представляет собой сварную раму, на которой установлены силовой блок и ванна. Над ванной размещены подвижная и неподвижная бабки, роликовые направляющие (составные, набираются вручную, в зависимости от длины пружины).

  В качестве силового блока предусмотрено использование МагДетектор 2500. Длина дефектоскопа составляет не более 2500 мм.

  Управление подвижной бабкой осуществляется оператором вручную, фиксация бабки обеспечивается пневматическими стопорами.

  Диаметр обкладок, изготовленных из сетчатого материала, составляет 300 мм.

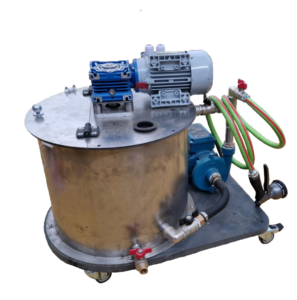

  Для перемешивания магнитной суспензии предусмотрен бак с мешалкой. Объем бака составляет 40 л. Для предупреждения загрязнения магнитной суспензии на баке установлена мелкая сетка.

  Принадлежности. Система рециркуляции суспензии.

• Дополнительно

  •

    Система рециркуляции суспензии

    По запросу
