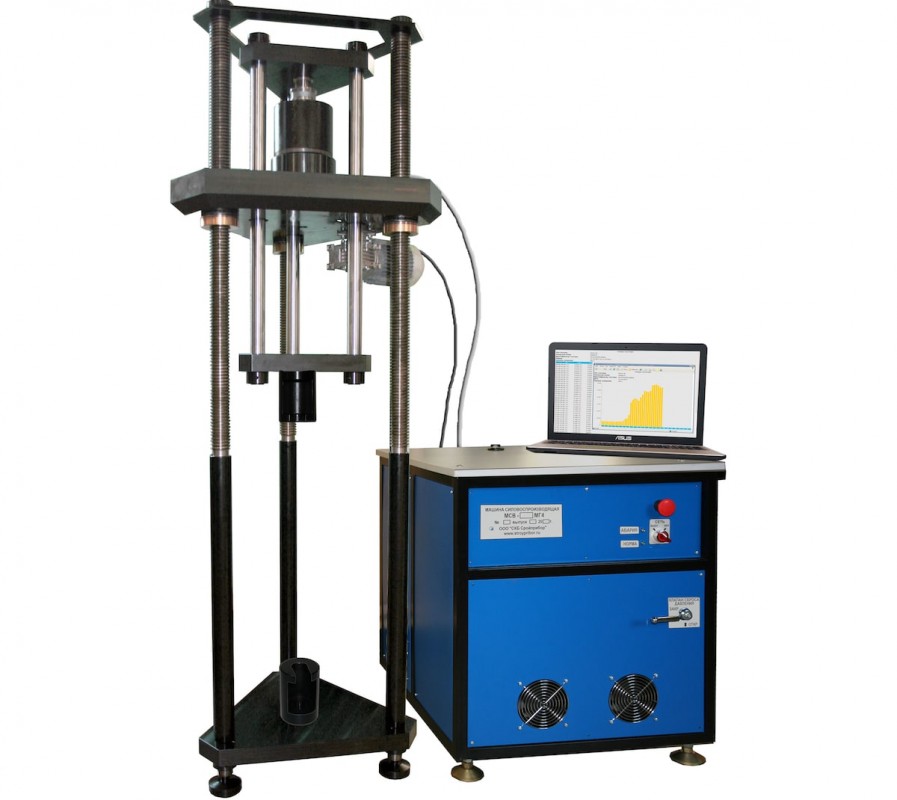

Машина силовоспроизводящая (силозадающая) МСВ-МГ4М

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон воспроизведения силы, кН	от 0,1 до 10; от 0,2 до 10; от 0,5 до 50; от 1 до 50; от 1 до 100; от 2 до 100; от 2 до 200; от 2,5 до 250; от 5 до 250; от 3 до 300; от 6 до 300; от 5 до 500; от 10 до 500; от 10 до 1000; от 20 до 1000
  Дискретность, Н (кН)	0,01 (0,00001); 0,05 (0,00005); 0,1 (0,0001); 0,2 (0,0002); 0,5 (0,0005); 1 (0,001)
  Пределы допускаемой относительной погрешности, %	±0,02
  Колебание нагрузки в заданной точке, %, не более	0,0003
  Скорость изменения нагрузки, кН/с	0,001 … 0,4; 0,001 … 2; 0,001 … 4; 0,001 … 5; 0,001 … 10; 0,001 … 20
  Время выхода на заданное усилие (ступень), с, не более	30
  Время удержания нагрузки в заданной точке, мин, не менее	не ограничено
  Диапазон рабочих температур, °С	от +18 до +26
  Ход подвижной траверсы, мм, не менее	900; 1000
  Скорость перемещения траверсы, мм/мин, не менее	160
  Минимальная высота зоны сжатия, мм	250; 300; 350
  Минимальная высота зоны растяжения, мм	700; 900; 1000
  Напряжение, В	от 207 до 253
  Частота, Гц	от 49 до 51
  Потребляемая мощность, В·А, не более	1500
  Вероятность безотказной работы за 10 000 ч	0,95
  Срок службы, лет	10

• Описание

  Утвержден тип средства измерения. Внесен в Госреестр РФ под №83529-21 (продлен до 2031 года).

  Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

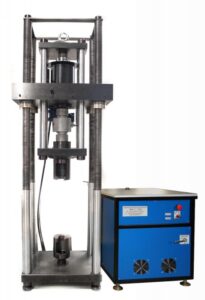

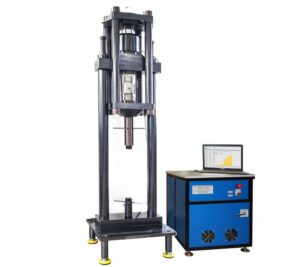

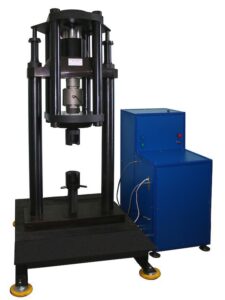

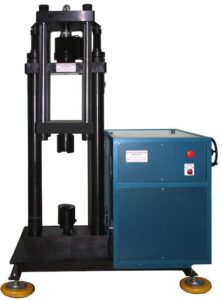

  Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.

  Станина состоит из силовой рамы с подвижной траверсой, реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.

  Изменение высоты зоны растяжения осуществляется электроприводом механизма перемещения подвижной траверсы.

  Машина не нуждается в фундаменте и монтируется на виброопорах.

  Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.

  Выборка зазоров и грубое нагружение обеспечивается гидронасосом с электроприводом. Точное поддержание и регулируемое изменение нагрузки обеспечивается следящей гидросистемой с электрическими сервоприводами.

  Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».

  Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.

  В период с 2015 по 2024гг изготовлено и введено в эксплуатацию в качестве эталона 1 разряда 58 силовоспроизводящих машин с диапазоном воспроизведения силы от 0,2 … 10 кН до 40 … 2000 кН, в том числе 32 машины в региональных центрах стандартизации и метрологии.

• Документы

  • Руководство по эксплуатации (инструкция) МСВ-МГ4

• Комплектация

  Силовая рама с реверсором и нагружающим гидроцилиндром, силоизмерительный тензодатчик класса точности С5, шкаф управления, внешний пульт управления, кабель связи с ПК, программное обеспечение, соединительный кабель датчика перемещения, сетевой кабель, комплект проставок, вилочные захваты, П-образные захваты, фиксаторы поворота реверсора, руководство по эксплуатации, паспорт, методика калибровки.

  По спецзаказу: ПК (ноутбук).

  Гарантийный срок эксплуатации 24 месяца.

  Обеспечивается сервисное обслуживание в течение всего срока эксплуатации.
