Образцы шероховатости ОШС-ФТ параметр Ra

Name: Образцы шероховатости ОШС-ФТ параметр Ra
SKU: 80552
Price: 41900 RUB
Availability: InStock

В наличии

Образцы шероховатости поверхности ОШС-ФТ предназначены для визуального и тактильного контроля шероховатости металлических деталей после обработки на металлорежущих станках.

Наборы включают образцы с номинальными значениями Ra от 0,4 до 12,5 мкм с поверкой или от 0,63 до 20 мкм с калибровкой. Образцы изготовлены по ГОСТ 9378-93, материал по умолчанию — СТ45.

Задать вопрос
Поделиться

Технические характеристики

Измеряемые параметры шероховатости	Ra, Rz, Rmax, Sm, S и др.
Диапазон измерений	0.1, 20
Точность	-17…+12, 4, 9
Материал	СТ45: сталь конструкционная углеродистая качественная
Температура окружающей среды	-20…+40 °С
Влажность	≤98%
Средний срок службы	5 лет
Способ обработки	ФТ — фрезерование торцовое
Форма образца	Плоская

Описание
Основные сведения об Образцах шероховатости поверхности (сравнения) В7-1833 ОШС-ФТ (фрезерование торцовое) параметра Ra.

Изготовитель: ООО «Восток-7» (РФ). Состояние: новое изделие.

Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений в течение 40 рабочих дней с даты проведения поверки.

Назначение. Образцы шероховатости поверхности модификации В7-1833 по ГОСТ 9378-93 предназначены для контроля шероховатости поверхности металлических деталей после или в процессе их обработки на металлорежущих станках методом визуального сравнения или осязания. Они применяются при контроле обрабатываемых деталей, труднодоступных поверхностей, при выборе и назначении шероховатости поверхности, а также для учебных целей. Образцы являются рабочими средствами измерений согласно ГОСТ 8.296-2015 и не предназначены для контроля приборов измерения шероховатости.

ОШС изготавливаются по ГОСТ 9378-93 и выпускаются в виде наборов определённого вида обработки: точение (Т), расточка (Р), строгание (С), шлифование периферией круга (ШП, ШЦ, ШЦВ), точение торцовое (ТТ), фрезерование цилиндрическое (ФЦ), фрезерование торцовое (ФТ), фрезерование торцовое перекрещивающееся (ФТП), шлифование торцовое (ШТ), шлифование чашеобразным кругом (ШЧ), полирование плоское (ПП) и цилиндрическое (ПЦ).

Материал образцов — сталь, медь, алюминий, титан, латунь и другие металлы по заявке заказчика. По умолчанию ОШС изготавливаются из СТ45: стали конструкционной углеродистой качественной. По запросу образцы могут быть изготовлены из чугуна, латуни, алюминия и меди.

Образцы изготавливаются с различными номинальными значениями параметра шероховатости Ra. Дополнительно поверхность образцов можно оценивать параметрами Rz, Rmax, Sm, S и другими справочными параметрами.

Порядок работы. Контроль шероховатости поверхности детали по параметру Ra или Rz производится путём сравнения с образцом визуально и на ощупь. Подбирается образец соответствующего вида обработки, номинальное значение шероховатости которого соответствует значению шероховатости контролируемой детали.

Методы контроля. Методика поверки РТ-МП-5412-445-2019. Интервал между поверками 2 года.

Обозначение и заказ. Образцы поставляются наборами из 6 шт. с различными номинальными значениями Ra, возможна поставка отдельных образцов. Пример обозначения: «Образец шероховатости 0,4 Т, СТАЛЬ». Пример обозначения набора: «Набор ОШС-Т: 0,4; 0,8; 1,6; 3,2; 6,3; 12,5».

Номинальное значение параметра шероховатости, условное обозначение способа обработки и материал нанесены со стороны рабочей поверхности образца.

Срок изготовления: 30 дней при отсутствии на складе. Все наборы поставляются со Свидетельством о поверке, номер в госреестре 76029-19. Срок поверки — 2 дня.

Изготовлены на московском инструментальном заводе «Калибр», который разработал и выпускал их с 1932 г.

Условия эксплуатации. Температура окружающей среды -20…+40 °С, влажность ≤98%, средний срок службы 5 лет.

Точность. Отклонение среднего значения параметра шероховатости от номинального не превышает (-17…+12) %. Среднее квадратичное отклонение от среднего значения параметра шероховатости не превышает 9% для образцов ШП, ШЦ, ШЦВ, ФЦ и ФТ; 4% для Т, ТТ и Р.

Справочные материалы. Для контроля шероховатости поверхности используются качественный метод сравнения с образцами ОШС и количественный метод с использованием контактных и бесконтактных приборов.
- Ограничительные и соединительные поверхности: Ra=20…2,5 мкм, Rz=80…10 мкм.
- Установочные поверхности: Ra=20…2,5 мкм, Rz=80…10 мкм.
- Рабочие поверхности: Ra=2,5…0,16 мкм, Rz=10…0,8 мкм.
- Специальные поверхности: Ra=5,0…1,25 мкм, Rz=20…6,3 мкм.
Изготовлены на московском инструментальном заводе «Калибр», который разработал и выпускал их с 1932 г.
Документы
Комплектация

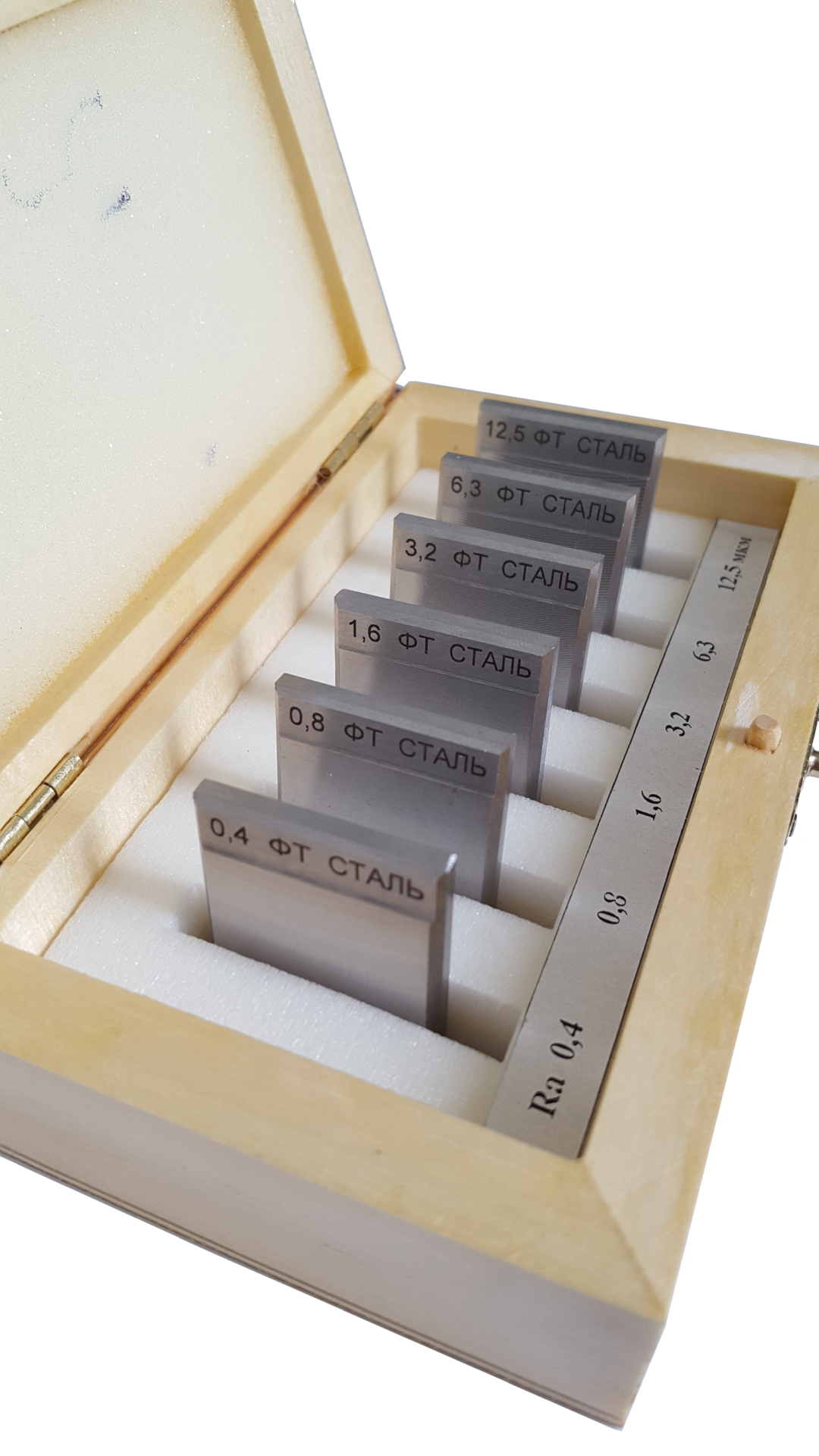

Набор с поверкой:
- Образец Ra = 0,4 мкм — 1 шт.
- Образец Ra = 0,8 мкм — 1 шт.
- Образец Ra = 1,6 мкм — 1 шт.
- Образец Ra = 3,2 мкм — 1 шт.
- Образец Ra = 6,3 мкм — 1 шт.
- Образец Ra = 12,5 мкм — 1 шт.
- Футляр — 1 шт.
- Паспорт — 1 шт.
Набор с калибровкой:
- Образец Ra = 0,63 мкм — 1 шт.
- Образец Ra = 1,25 мкм — 1 шт.
- Образец Ra = 2,5 мкм — 1 шт.
- Образец Ra = 5 мкм — 1 шт.
- Образец Ra = 10 мкм — 1 шт.
- Образец Ra = 20 мкм — 1 шт.
- Футляр — 1 шт.
- Паспорт — 1 шт.
- Свидетельство о калибровке — 1 шт.
