Образцы шероховатости ОШС-ШЦВ параметр Ra

Name: Образцы шероховатости ОШС-ШЦВ параметр Ra
SKU: 80555
Price: 41900 RUB
Availability: InStock

В наличии

Образцы шероховатости поверхности ОШС-ШЦВ модификации В7-1833 предназначены для визуального и тактильного контроля шероховатости металлических деталей после обработки на металлорежущих станках.

Образцы воспроизводят шлифование периферией круга в цилиндрической вогнутой форме, выпускаются с номинальными значениями Ra и поставляются наборами по 6 образцов с поверкой или калибровкой.

Задать вопрос
Поделиться

Технические характеристики

Измеряемые параметры шероховатости	Ra, Rz, Rmax, Sm, S
Диапазон измерений	0.1; 0.2; 0.4; 0.8; 1.6; 3.2
Точность	-17…+12, 4, 9
Температура окружающей среды, °C	-20…+40
Влажность, %	≤98
Средний срок службы, лет	5
Материал образцов	СТ45: сталь конструкционная углеродистая качественная

Описание
Основные сведения об Образцах шероховатости поверхности (сравнения) В7-1833 ОШС-ШЦВ (шлифование периферией круга, цилиндрическая вогнутая форма) параметра Ra. Изготовитель: ООО «Восток-7» (РФ). Состояние: новое изделие.

Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

Назначение. Образцы шероховатости поверхности (сравнения) модификации В7-1833 по ГОСТ 9378-93 предназначены для контроля шероховатости поверхности металлических деталей после или в процессе их обработки на металлорежущих станках методом визуального сравнения или осязания на ощупь. Они используются при контроле обрабатываемых деталей, контроле шероховатости труднодоступных поверхностей, выборе и назначении шероховатости поверхности, а также для учебных целей. Образцы являются рабочими средствами измерений согласно ГОСТ 8.296-2015 и не предназначены для контроля приборов измерения шероховатости.

ОШС изготавливаются по ГОСТ 9378-93 и выпускаются в виде наборов определённого вида обработки: точение, расточка, строгание, шлифование периферией круга, точение торцовое, фрезерование, шлифование торцовое, шлифование чашеобразным кругом и полирование. Для шлифования периферией круга используются обозначения ШП, ШЦ и ШЦВ. Материал образцов — сталь, медь, алюминий, титан, латунь и другие металлы по заявке заказчика. По умолчанию ОШС изготавливаются из СТ45: стали конструкционной углеродистой качественной.

Образцы изготавливаются с различными номинальными значениями параметра шероховатости Ra. Дополнительно можно оценивать поверхность образцов параметрами шероховатости Rz, Rmax, Sm, S и другими параметрами, значения которых не нормируются и приводятся как справочные по результатам измерений.

Порядок работы. Контроль шероховатости поверхности детали по параметру Ra или Rz производится путём сравнения с образцом визуально и на ощупь. Подбирается образец соответствующего вида обработки, номинальное числовое значение параметра шероховатости которого соответствует значению параметра шероховатости контролируемой детали. Наиболее достоверно оцениваются детали из аналогичного образцу материала и изготовленные тем же способом обработки.

Методы контроля. Методика поверки РТ-МП-5412-445-2019. Интервал между поверками — 2 года.

Обозначение и заказ. Образцы поставляются наборами из 6 шт. с различными номинальными значениями Ra, возможна поставка отдельных образцов. Номинальное значение параметра шероховатости, условное обозначение способа обработки и материал нанесены со стороны рабочей поверхности образца.

Срок изготовления — 30 дней при отсутствии на складе. Все наборы поставляются со Свидетельством о поверке, номер в госреестре 76029-19. Срок поверки — 2 дня.

Изготовлены на московском инструментальном заводе «Калибр», который их разработал и выпускает с 1932 г.

Справочные материалы. Для осуществления контроля шероховатости поверхности используются два метода:
- КАЧЕСТВЕННЫЙ — метод сравнения с образцами ОШС или ОЧП.
- КОЛИЧЕСТВЕННЫЙ — с использованием приборов контактных и бесконтактных.
При проведении качественного контроля проводится сравнение шероховатости образца из набора и поверхности испытуемого изделия путём визуального осмотра и на ощупь. Используя визуальный осмотр можно достаточно точно дать характеристику поверхностного слоя при характеристиках Ra=0,6…0,8 мкм и выше.

Условия эксплуатации. Температура окружающей среды -20…+40 °С, влажность ≤98%. Средний срок службы 5 лет.

Точность. Отклонение среднего значения параметра шероховатости от номинального не превышает (-17…+12) %. Среднее квадратичное отклонение от среднего значения параметра шероховатости не превышает 9% для образцов ШП, ШЦ, ШЦВ, ФЦ и ФТ; 4% для Т, ТТ и Р.
Документы
Комплектация
Набор с поверкой:

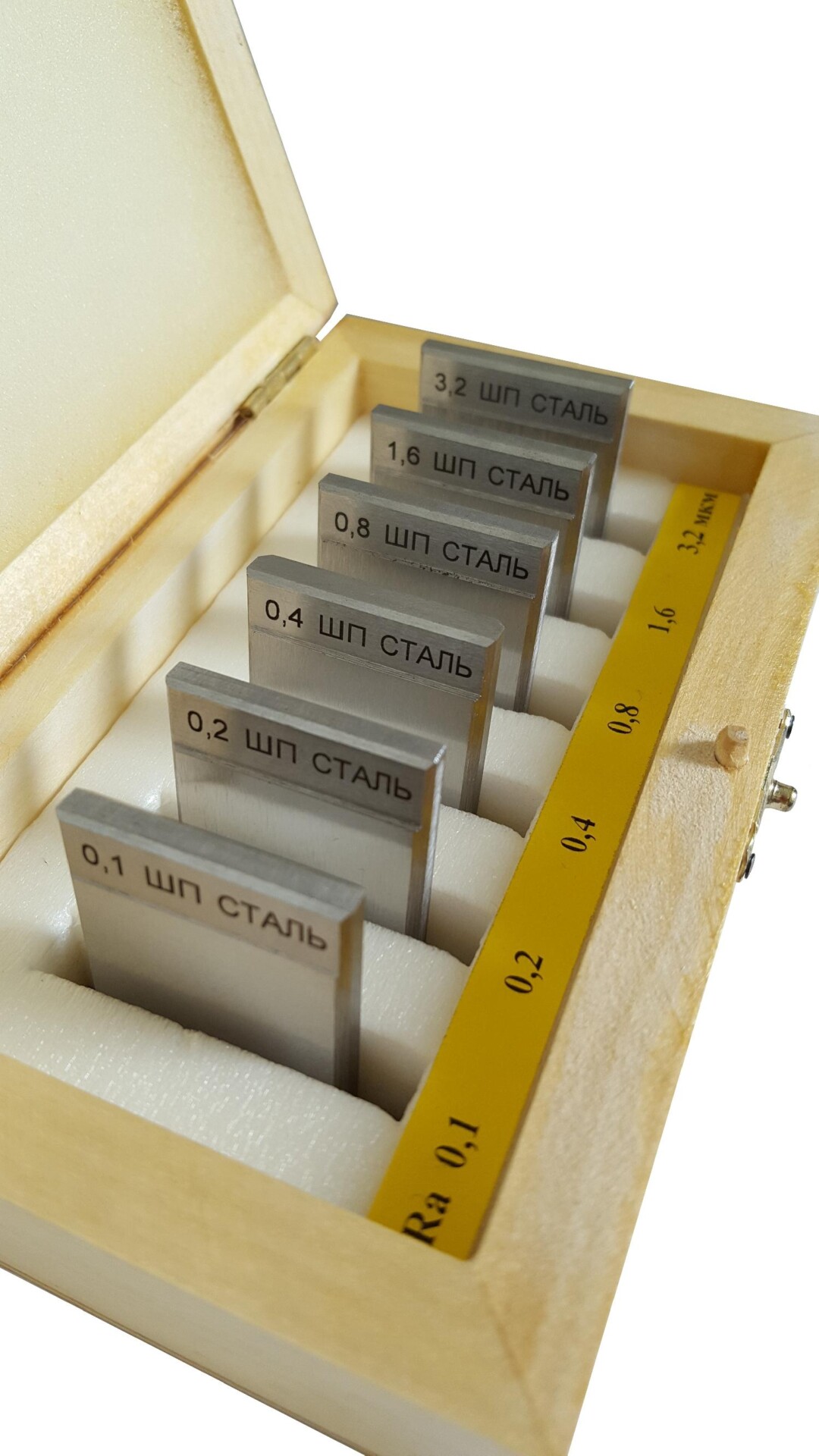

- Образцы модификации В7-1833, тип обработки — ШЦВ, шлифование периферией круга, цилиндрическая вогнутая форма: Ra = 0,1 мкм, 0,2 мкм, 0,4 мкм, 0,8 мкм, 1,6 мкм и 3,2 мкм — по 1 шт.
