Прибор статического определения деформативности слоев дорожной одежды СПГ-1

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	0 … 12, 0 … 25, 0,7…100
  Погрешность измерений	±(0,01 S + 0,01), ±1,0
  Диапазон температуры	+5…+35
  Разрешающая способность при измерении перемещения, мкм	1
  Диапазон показания статического модуля упругости, МПа	10…250
  Диапазон показания модулей деформации при первичном и вторичном нагружениях, МПа	до 250
  Диапазон показания показателей уплотнения грунта	до 4
  Интерфейс связи с мобильным устройством	Bluetooth 5.0 (BLE)
  Питание электронного блока прибора от внешнего источника питания, В	5±0,25
  Потребляемая мощность, Вт, не более	1.0
  Время непрерывной работы, ч, не менее	10
  Относительная влажность при температуре плюс 25 С и более низких температурах, без конденсации влаги, %	до 90
  Атмосферное давление, кПа	84…106,7
  Средний срок службы, лет, не менее	10

• Описание

  Установка предназначена для определения показателей деформативности конструктивных слоёв дорожной одежды из несвязных материалов и грунтов земляного полотна с использованием методов, приведенных в документах ГОСТ Р 59866, ГОСТ Р 71623 и DIN 18134.

  Установка используется в дорожном строительстве при контроле качества уплотнения грунтов земляного полотна и дополнительных слоёв оснований автомобильных дорог, аэродромов и прочих земляных сооружений.

  Основные функции.

  • Измерение силы нагружения и перемещения (осадки) нагрузочной плиты.
  • Определение характеристик деформативности грунта по ГОСТ Р 59866.
  • В основе работы установки использован метод статического нагружения испытываемого участка грунта дисковым штампом, с созданием циклической ступенчатой вертикальной нагрузки на штамп.

  Сущность метода нагружения — последовательная нагрузка и разгрузка участка грунта круглой металлической пластиной с помощью гидравлической помпы и внешнего давления. Проводятся два цикла, в процессе которых информация, полученная с помощью измерительных датчиков, передаётся по радиоканалу в регистрирующее устройство — планшетный компьютер. В завершении двух циклов измерений на планшетном компьютере вычисляются:

  • модули деформации Ev1 и Ev2 — показатели несущей способности грунта;
  • отношение Ev2/Ev1 — показатель степени уплотнения грунта;
  • модуль упругости Ey.

  • Связь преобразователя сигналов измерителя с планшетным компьютером с использованием интерфейса Bluetooth.
  • Формирование результатов испытаний в автоматическом режиме в приложении на планшетном компьютере.
  • Протокол испытаний в формате PDF и журнал испытаний в формате xslx по форме соответствуют документам, рекомендованным ГОСТ Р 59866.

  Рекомендуемые статьи. По заявке заказчика, в соответствии с правилами и рекомендациями ГОСТ Р 8.568-2017 «Аттестация испытательного оборудования», проводится аттестация установки с имитацией рабочих условий, учетом прогиба продольной профильной трубы прогибомера и подтверждением заявленной погрешности измерений установкой. По результатам аттестации оформляется аттестат и протокол аттестации.

• Применение

  Установка предназначена для определения показателей деформативности конструктивных слоёв дорожной одежды из несвязных материалов и грунтов земляного полотна с использованием методов, приведенных в документах ГОСТ Р 59866, ГОСТ Р 71623 и DIN 18134.

  Установка используется в дорожном строительстве при контроле качества уплотнения грунтов земляного полотна и дополнительных слоёв оснований автомобильных дорог, аэродромов и прочих земляных сооружений.

• Особенности

  • Высокая точность измерения силы нагружения штампа и осадки грунта под штампом с передачей измеренных данных в регистрирующее устройство по беспроводному интерфейсу связи.
  • Использование в составе установки сертифицированного средства измерения силы и перемещений — измерителя ИСП-1, модификаций ИСП-1.1 и ИСП-1.2 (ГРСИ РФ № 97032-25).
  • Точность измерений подтверждается индивидуальной аттестацией установки с имитацией рабочих условий и учетом прогиба продольной профильной трубы прогибомера.
  • Высокая прочность конструкции прогибомера установки при минимальном весе конструкции.
  • Быстрая сборка конструкции и отсутствие необходимости в инструментах при монтаже составных элементов установки.
  • Беспроводной интерфейс связи Bluetooth с планшетным компьютером. Дальность устойчивого соединения — не менее 10 м.
  • Литиевый аккумулятор большой ёмкости и малое потребление обеспечивают продолжительное время автономной работы.
  • Магнитный шарнирный упор для быстрого крепления к противовесу.
  • Набор вставных удлинителей между поршнем гидравлической системы нагружения и противовесом.
  • Быстросъёмное магнитное крепление преобразователя сигналов измерителя.
  • Быстрая и простая настройка параметров измерительного процесса.
  • Простое управление измерительным процессом с использованием визуальных и звуковых подсказок оператору.
  • Автоматическое сохранение, вычисление и архивирование результатов.
  • Возможность импортирования результатов измерений на другое мобильное устройство.
  • Автоматическая подготовка отчётных документов по результатам испытаний.
  • Низкие эксплуатационные расходы.
  • Крепкая деревянная транспортная тара для хранения и транспортировки элементов прибора.

• Комплектация

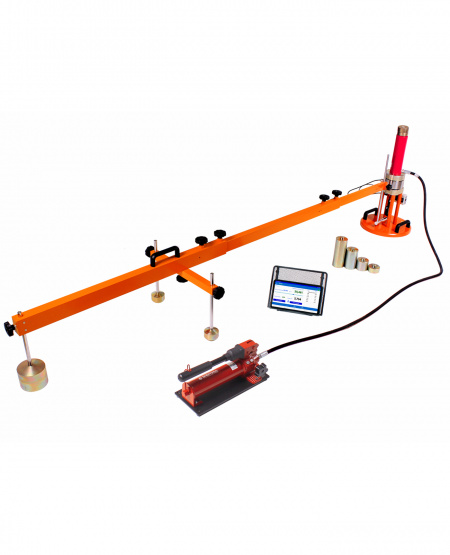

  • Нагрузочная плита диаметром 300 мм
  • Подставка домкрата
  • Механизм нагружения (помпа гидравлическая, гидроцилиндр, рукав высокого давления)
  • Набор насадок-удлинителей (25, 50, 100 и 150 мм)

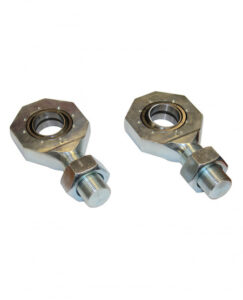

  • Магнитный шарнирный упор

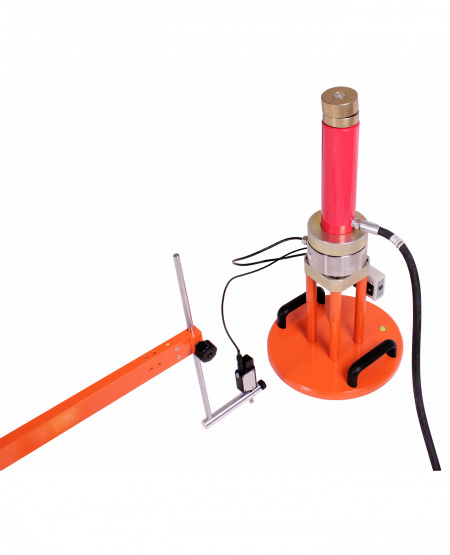

  • Устройство для измерения осадки нагрузочной плиты (прогибомер)
  • Измеритель ИСП-1 в составе:

  преобразователь сигналов;

  силоизмерительный датчик;

  датчик перемещения;

  зарядное устройство USB;

  кабель USB A-mini-B;

  планшетный компьютер с операционной системой «Андроид» и установленным приложением в комплекте с зарядным устройством, кабелем USB и упаковкой;

  руководство по эксплуатации ИСП-1;

  кейс.

  • Руководство по эксплуатации СПГ-1
  • Транспортный ящик №1
  • Транспортный ящик №2

  Доп. комплектация.

  • Портативный блок питания (Powerbank)
  • Силопередающее устройство для поверки тензодатчика
  • Нагрузочная плита диаметром 600 мм. Применяется при измерениях на основаниях, состоящих из крупнообломочного грунта.
  • Нагрузочная плита диаметром 762 мм. Применяется при строительстве дорог и аэродромов. Максимальная нагрузка — 10 тонн.

  * не входит в базовый комплект и поставляется по заказу.

• Документы

  • Руководство по эксплуатации
  • Каталог продукции

• Дополнительно

  •

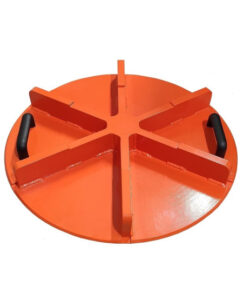

    Нагрузочная плита диаметром 600 мм.

    270 000 ₽
  •

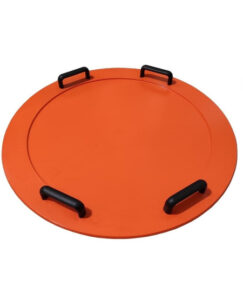

    Нагрузочная плита диаметром 762 мм.

    275 000 ₽
  •

    Силопередающее устройство для поверки тензодатчика

    По запросу
  •

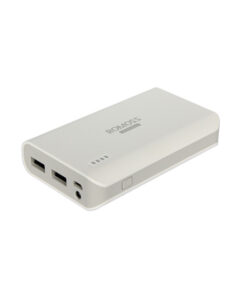

    Портативный блок питания (Powerbank)

    17 000 ₽
