Описание
| Производитель | ООО «Восток-7», Россия |
| Номер реестра СИ | 76028-19 |

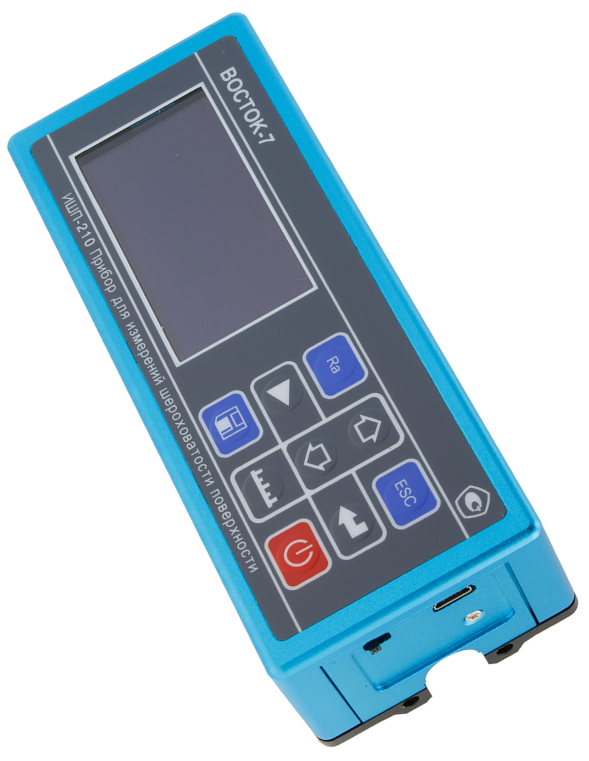

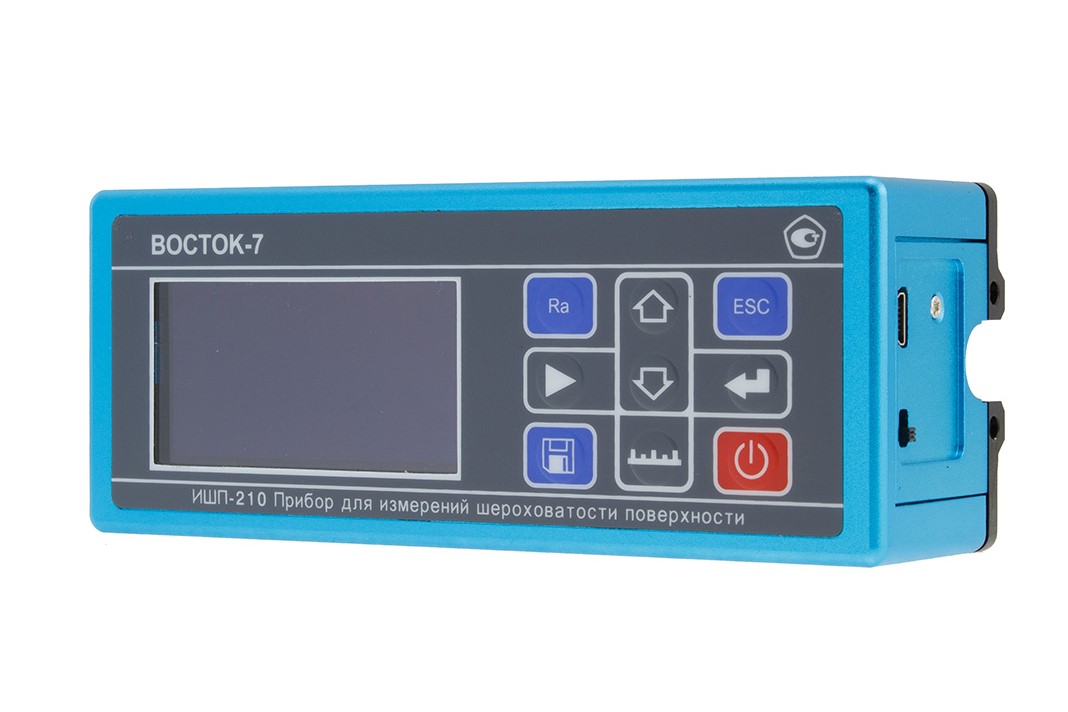

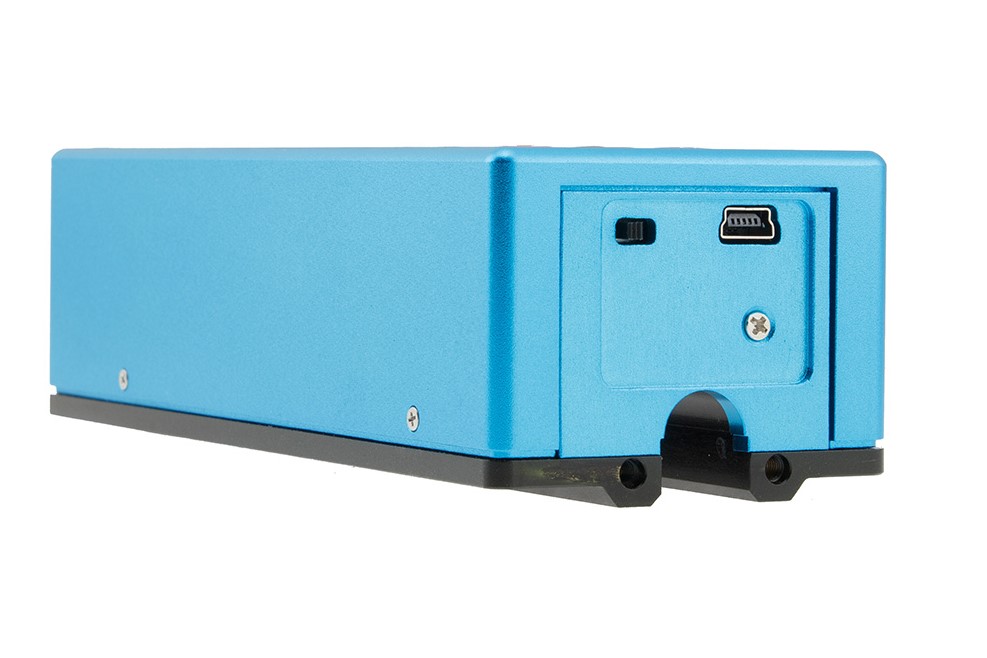

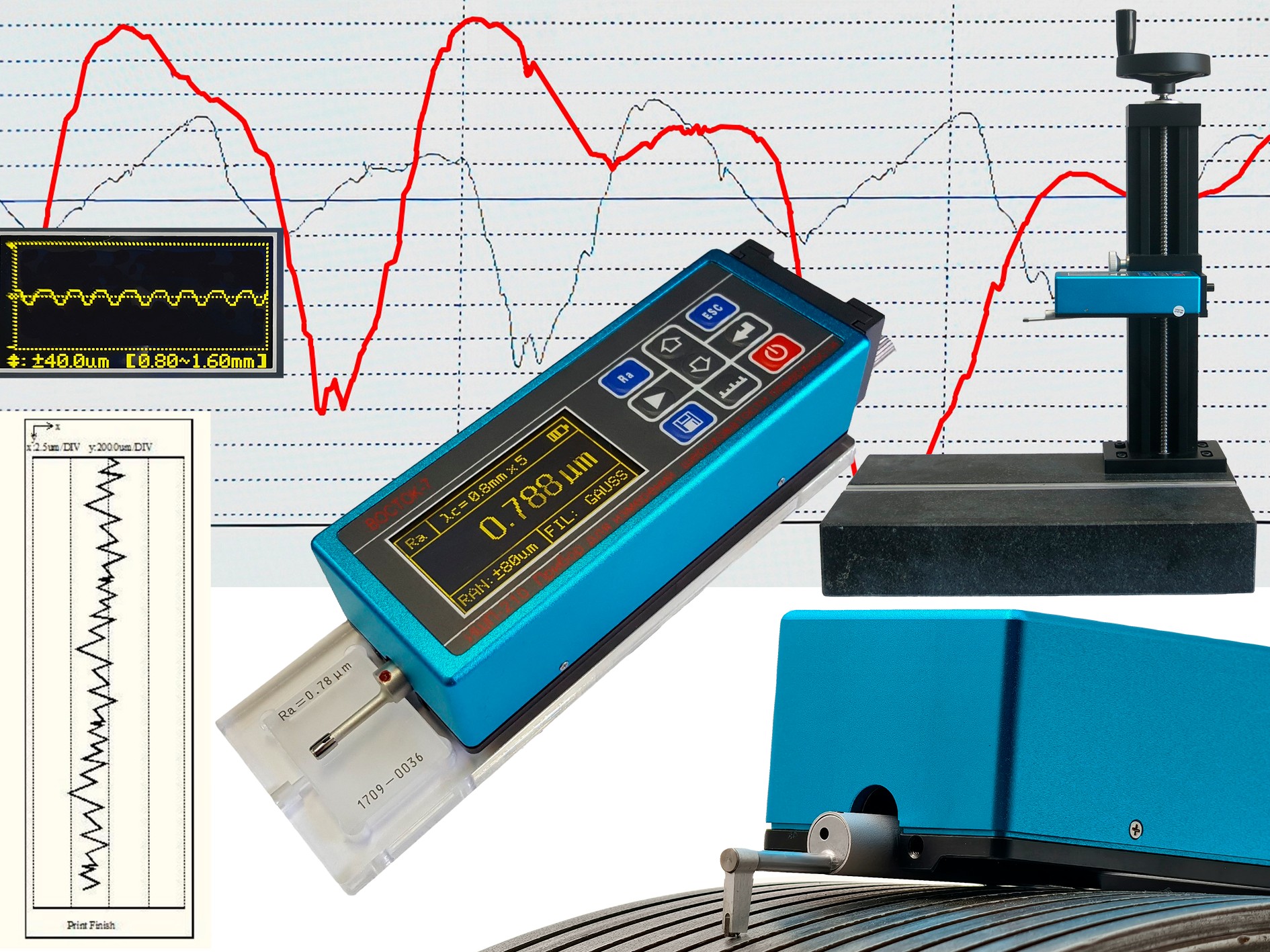

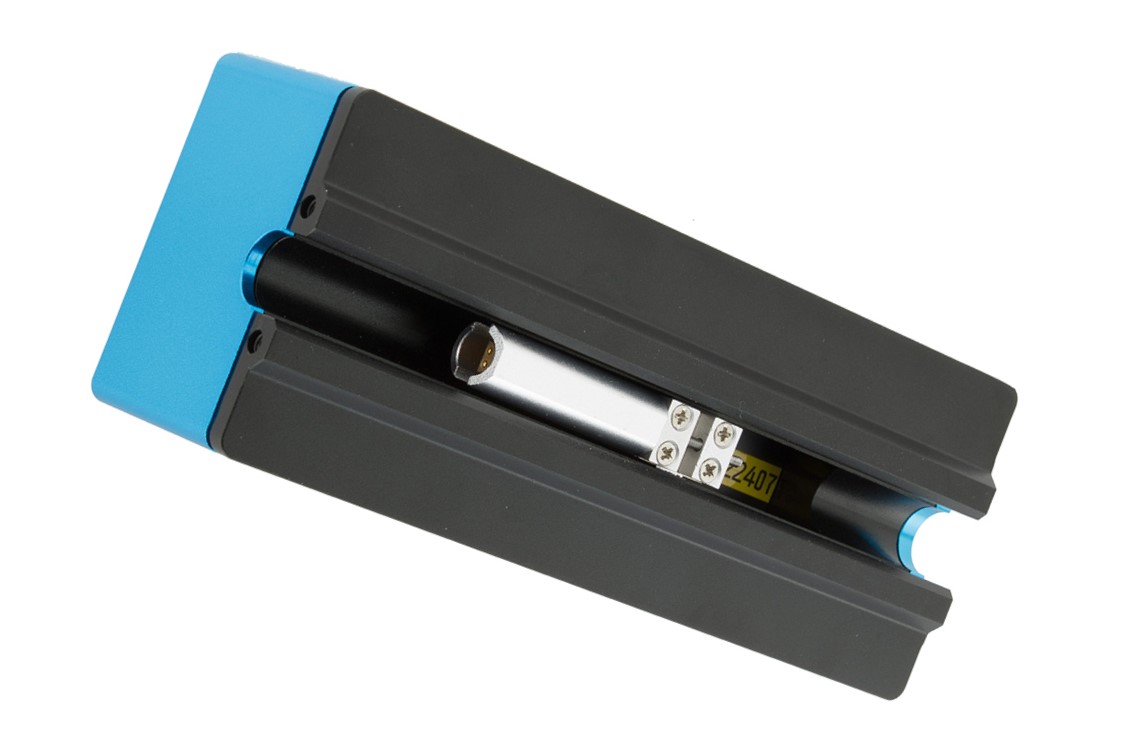

Приборы модификации ИШП-210 предназначены для измерений параметров шероховатости не только на поверхности контролируемой детали, но и сложных поверхностей: измерений в отверстиях, в пазах, на криволинейной поверхности.
- Измеряет 22 параметра шероховатости поверхности: Ra, Rz, Ry, Rq, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk、Rpk、Rvk、Mr1、Mr2
- Измерение на плоских и изогнутых поверхностях;
- Рабочий режим эксплуатации — при положительных и отрицательных температурах окружающей среды;
- Питание приборов осуществляется от встроенного аккумулятора;
- Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение;
- Большой объём памяти для хранения и запас мощности – возможность непрерывной работы до 20 ч.;
- Наличие различных типов датчиков для измерений на изогнутых поверхностях и в отверстиях, измерительный штатив, принтер и программное обеспечение для анализа результатов измерений (дополнительные опции).
- Возможность крепления прибора в измерительном штативе (дополнительная опция) для более точного позиционирования прибора относительно измеряемой детали, и тем самым, увеличения точности измерения профиля поверхности изделий сложной геометрической формы и малых размеров, из-за чего размещение прибора непосредственно на измеряемой поверхности не представляется возможным;
- Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости;
- Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений;
- Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
- Измерения в метрической (СИ, µm) и английской (µin) системах мер;
- Возможность связи с компьютером через USB для передачи данных статистики, печати и анализа с помощью кабеля и программного обеспечения (дополнительная опция).
Комплектация
|
Базовая комплектация (включена в стоимость прибора): |
||
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерений шероховатости |

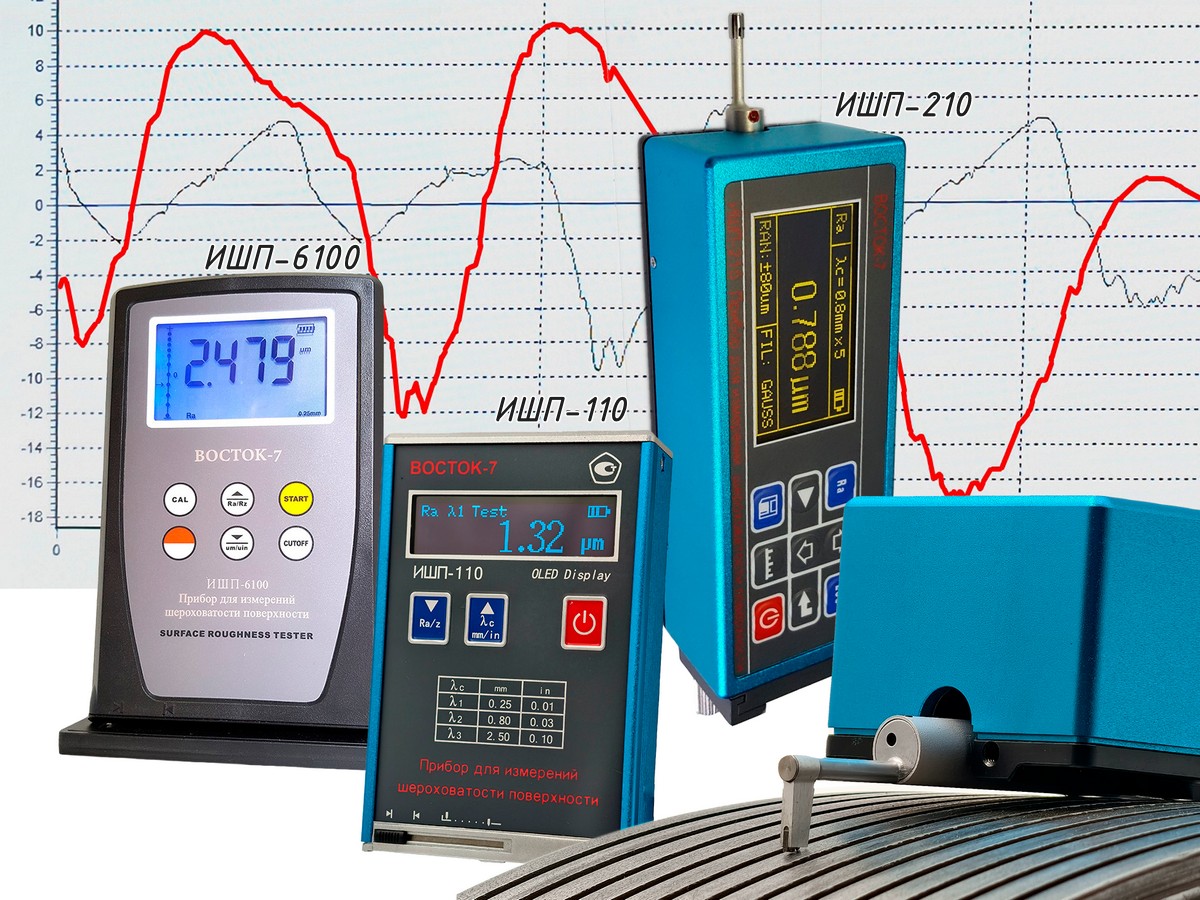

ИШП-6100; ИШП-210; ИШП-110 |
1 шт. (по заказу) |
|

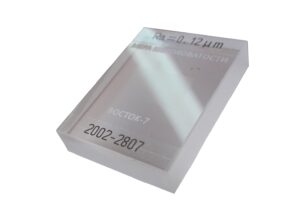

Установочная (настроечная) мера шероховатости поверхности, параметр Ra |
— |
1 шт. |
|

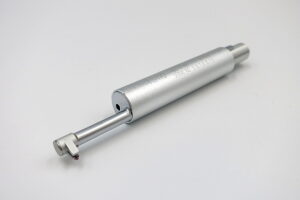

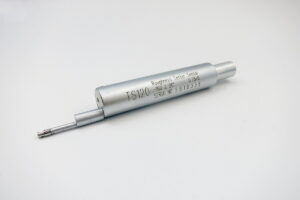

Датчик TS-100 |
|
1 шт.* |
|
Принадлежности |
— |
1 компл. |
|
Программное обеспечение |
— |
1 компл.* |
|
Руководство по эксплуатации для модификации ИШП-210 |
26.51.66.190-014-11548758-18 РЭ |
1 экз. |
|
Упаковочный кейс |
— |
1 шт. |
|
Методика поверки |
РТ-МП-5411-445-2019 |
1 экз. |
|
* — только для модификации ИШП-210 |
||
|
Дополнительная комплектация (по заказу): |
||
|
Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика |
По заказу |
|
|
Установочная рамка с выемкой для размещения в ней меры шероховатости |
По заказу |
|
|

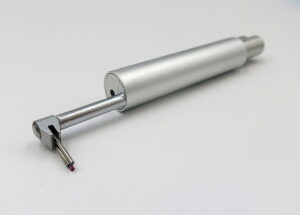

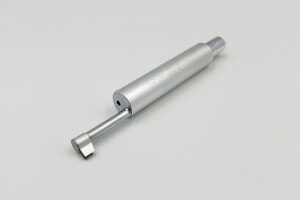

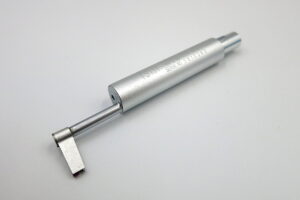

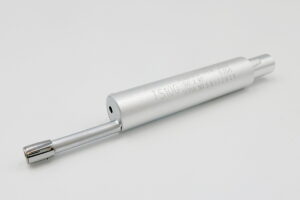

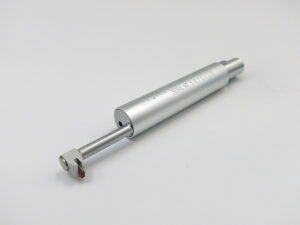

Датчик TS-100 (для модификации ИШП-210); |
По заказу |
|
|
Датчик TS-110 (для модификации ИШП-210); |
По заказу |
|
|
Датчик TS-120 (для модификации ИШП-210); |
По заказу |
|
|
Датчик TS-130 (для модификации ИШП-210); |
По заказу |
|
|
Датчик TS-131 (для модификации ИШП-210); |
По заказу |
|
|
Датчик TS-140 (для модификации ИШП-210); |
По заказу |
|
|
Датчик TS-11Х (для модификации ИШП-210); |
По заказу |
|
|
Удлинительный стержень TS-55 (для модификации ИШП-210); |
По заказу |
|
|
Прямоугольный стержень TS-90 (для модификации ИШП-210); |
По заказу |
|
|
Мини-принтер (для модификации ИШП-210); |
По заказу |
|
|
V-образный блок для цилиндрических изделий с магнитом |
По заказу |
|
|

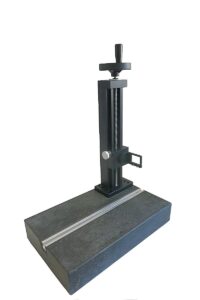

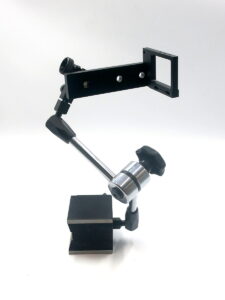

Измерительный штатив ТА1420, ТА1520 или ТА1620 (для модификации ИШП-210) |
По заказу |
|
Технические характеристики
|
Наименование характеристики |
Значение |
|
Модификация |
ИШП-210 |
|
Измеряемые параметры шероховатости |
Ra, Rz, Ry, Rq, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk、Rpk、Rvk、Mr1、Mr2 |
|
Фильтр |
Гаусса, RC, PC-RC Профиль без фильтра D-P |
|
График |
Первичный профиль / профиль, подвергнутый фильтрации и кривая tp |
|
Диапазон измерений: — по параметрам Ra, Rq, мкм — по параметру Rz, Rz, R3z, Ry, Rt, Rp, Rm мкм — Ось X (горизонтальная), мм |
от 0,1 до 16,0 от 0,02 до 160,00
17,5 |
|
Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм |
0,01 мкм / ± 20 0,02 мкм/ ± 40 0,04 мкм / ± 80 |
|
Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, % |
10 |
|
Относительное СКО результатов измерений, %, не более |
6 |
|
Диапазон вертикального перемещения щупа (ось Z — вертикальная), мкм |
от –80 до +80 |
|
Радиус кривизны щупа, мкм |
5 |
|
Измерительное усилие, мН |
4 |
|
Отсечка шага, мм |
0,25; 0,8; 2,5 |
|
Длина оценки, мм |
от 1 до 5 длин отсечки шага |
|
Скорость перемещения щупа, мм/с — на базовой длине 0,25 мм — на базовой длине 0,8 мм — на базовой длине 2,5 мм |
0,135 0,5 1,0 |
2.2. Основные технические характеристики. Таблица:
|
Наименование характеристики |
Значение |
|
Модификация |
ИШП-210 |
|
Автоотключение прибора, мин. |
10 |
|
Питание |
Аккумулятор Li-ion 3,7 В, Зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа |
|
Длительность непрерывной работы, ч |
≥20 |
|
Габаритные размеры (длина × ширина × высота), мм, не более |
141×55×40 |
|
Масса, г, не более |
400 |
|
Условия эксплуатации: |
|
|
Температура окружающей среды, °С |
–20…+40 |
|
Относительная влажность воздуха, % |
30…90 |
|
Срок службы, лет, не менее |
5 |
