Рентгенолюминесцентный сепаратор ЛС-20-09-Б

В наличии

Рентгенолюминесцентный сепаратор предназначен для обогащения мокрой алмазосодержащей руды крупностью от -50 до +5 мм.

В зависимости от класса крупности производительность составляет 30–100 т/ч, а извлечение — не менее 98%. Сепаратор состоит из сортировочной машины и стойки автоматического управления.

Задать вопрос
Поделиться

Технические характеристики

Класс крупности, мм	-10 +5, -20 +10, -50 +20
Производительность, т/ч	100, 30, 60
Выход на 1 отсечку, кг	0.4, 0.65, 1
Извлечение, не менее, %	98
Тип материала	мокрый
Подача материала	гравитационный
Транспортный канал	1
Рентгеновская трубка	2
Фотоприёмное устройство	8
Мощность, Вт	6
Расход воды технического качества, л/мин	30
Расход питьевой воды, л/мин	12
Расход сжатого воздуха на одну отсечку, л	1.15
Расход сжатого воздуха при номинальной производительности, л/мин	30

Описание
Сепаратор ЛС-20-09-Б предназначен для обогащения мокрой исходной алмазосодержащей руды крупностью -50 +5 мм.

Принцип работы сепаратора основан на использовании свойства алмазов люминесцировать под воздействием рентгеновского излучения и различия этих свойств у алмазов и сопутствующих люминесцирующих минералов.

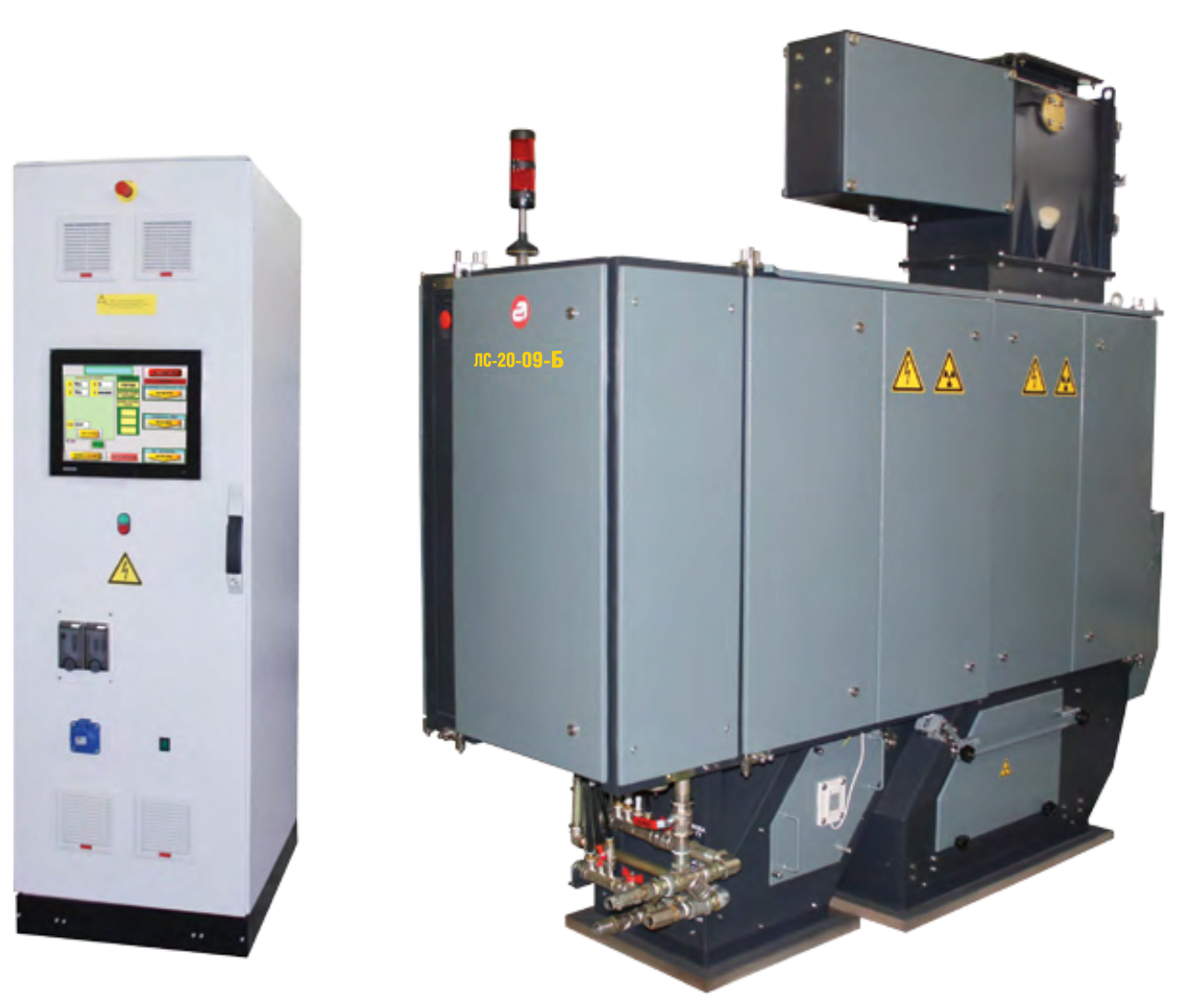

Сепаратор состоит из сортировочной машины (МС) и стойки автоматического управления (САУ).

Опции.

Имитаторы для алмазной промышленности. Имитаторы предназначены для проверки эффективности механического извлечения, настройки времени транспортной задержки и длительности отсечки, а также настройки чувствительности рентгеновских сепараторов.

Контейнерное исполнение. По дополнительному запросу сепаратор и комплексное периферийное оборудование поставляются в составе контейнерной установки.

Контейнерная установка представляет собой мобильное здание в металлическом исполнении, контейнерного типа, без ходовой части для эксплуатации на открытом воздухе в любое время года и суток и для постоянного присутствия людей.

Состав установки.
- цельносварной металлический корпус;
- система электроснабжения;
- система поддержания микроклимата;
- система охранно-пожарной сигнализации и автоматического пожаротушения;
- система освещения;
- система водяного охлаждения;
- система подачи воздуха;
- бункер подачи руды.
Интеграция с АСУ ТП. Сепараторы поддерживают связь с АСУ ТП через интерфейс RS485 по протоколу Modbus RTU.

В зависимости от требований системы управления фабрикой возможна дополнительная установка предварительно настроенного конвертера для работы в сетях ProfiNet и для поддержки протокола Modbus TCP.

Оснащение дополнительной футеровкой. Сепараторы могут быть дооснащены износостойкой футеровкой. Футеровка защищает внутренние элементы машины сортировочной от механических повреждений.

Футеровка изготавливается из сверхвысокомолекулярного полиэтилена или алюмооксидной керамики; тип материала зависит от зоны нанесения.

Программа анализа породы на потоке. Программа предназначена для визуализации сигналов люминесценции минералов и дальнейшего анализа полученных параметров.

Программа позволяет в форме графиков и баз данных проанализировать характер распределения минералов в материале по селективным характеристикам. Программа устанавливается на ПК, считывает информацию из блока человеко-машинного интерфейса сепаратора по каналу RS232 и отображает ее на экране.

Каждая строка таблицы соответствует одному сигналу люминесценции минерала в одном канале, ей присваивается определенный порядковый номер. Под этим же номером сохраняется изображение сигнала люминесценции.
