Сканер-дефектоскоп АКС А2075 SoNet

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:

  Россия

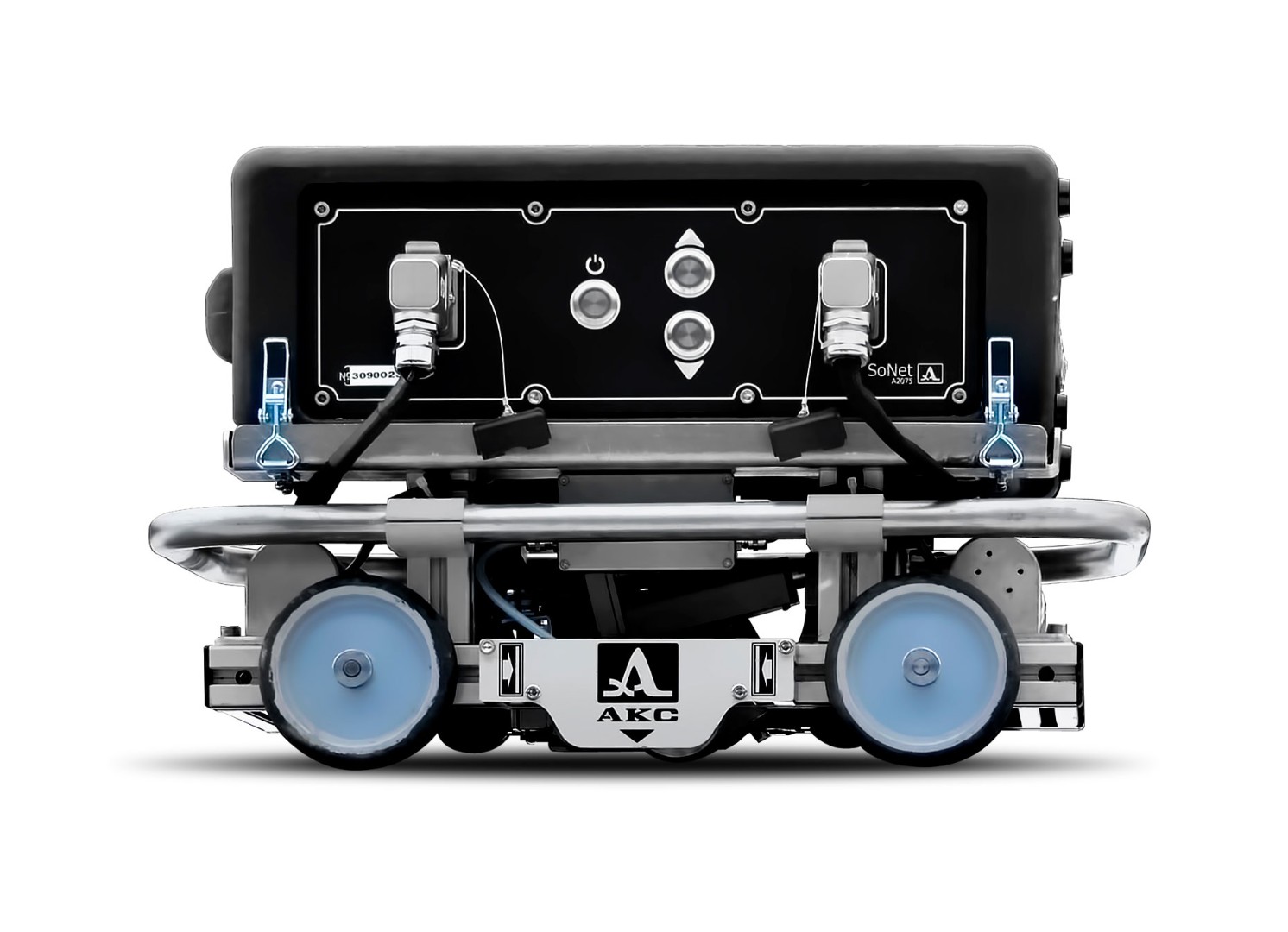

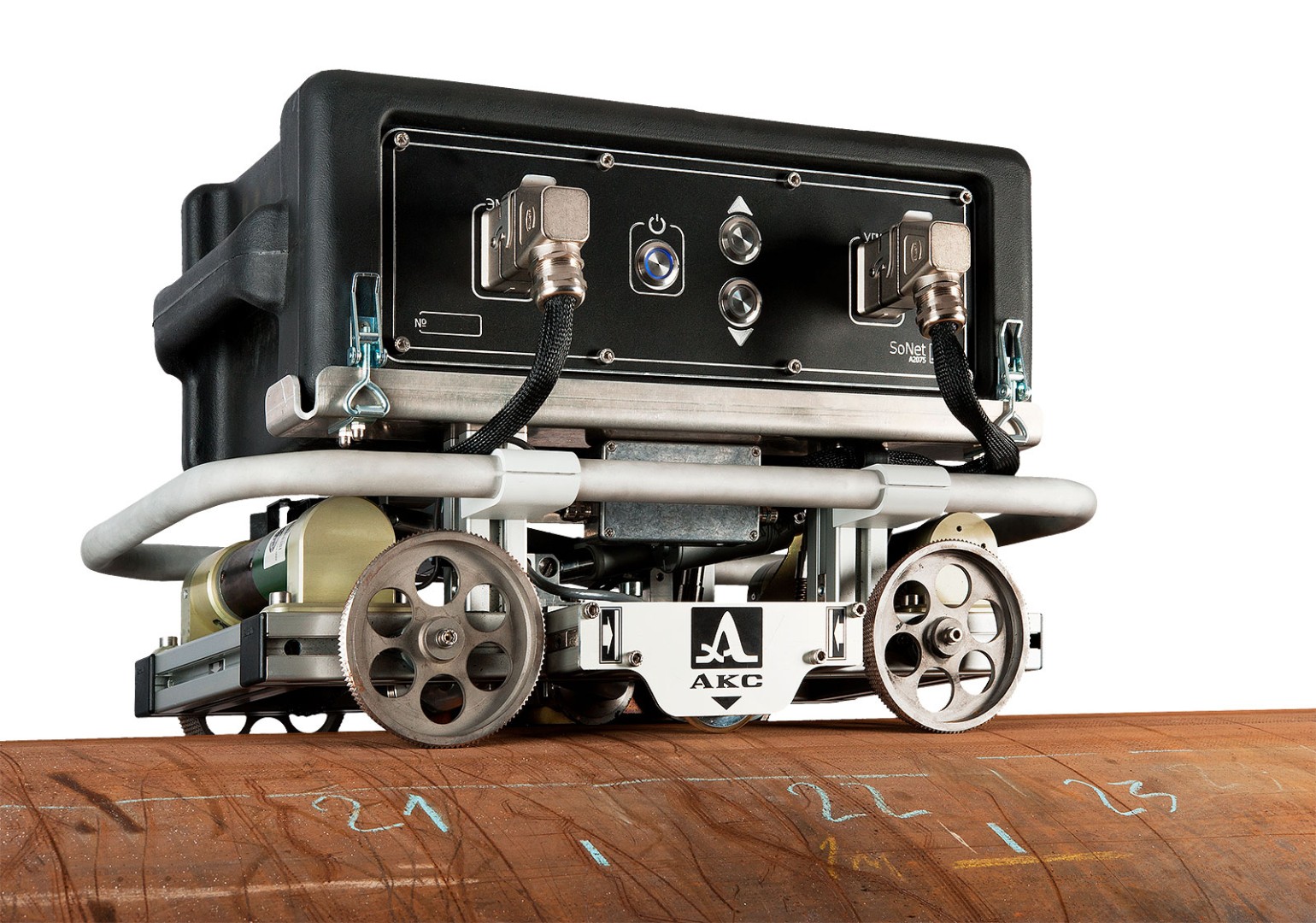

  Ультразвуковой бесконтактный сканер-дефектоскоп «А2075 SoNet» предназначен для решения задачи автоматизированного поиска дефектов в стенках металлических труб диаметром от 720 мм до 1420 мм с толщиной стенки от 6 мм.

  Основной областью его применения является работа в составе дефектоскопических комплексов, предназначенных для решения задачи диагностики газопроводов, нефтепроводов, продуктопроводов при выполнении работ по строительству или ремонту.

  Особенности

  • принцип работы устройства основан на волноводном эхо-импульсном методе контроля. Ультразвуковые колебания в металлическом теле трубы возбуждаются и принимаются бесконтактно (без применения контактной жидкости) с помощью электромагнитно-акустического (ЭМА) преобразователя.
  • выявление в основном металле трубы стресс-коррозионных и коррозионных дефектов, выявление дефектов проката листов с указанием их количества, условных размеров и места расположения (координат).
  • связь между ПК оператора и сканером-дефектоскопом осуществляется посредством Wi-Fi связи, что обеспечивает большую мобильность оператора и возможность дистанционного контроля.
  • получение результатов контроля в режиме реального времени, что дает возможность принятия оперативного решения о назначении дополнительного контроля.
  • непрерывное документирование результатов контроля в виде сканограммы трубы.
  • возможность оперативного просмотра полученных сканограмм на дисплее ПК.
  • постобработка сканограмм и регистрация результатов с указанием величины, местоположения, ориентации и типа дефекта.
  • время подготовки сканера к работе составляет 3 минуты.
  • возможность загрузки данных внутритрубной диагностики и приобщения их к отчету.
  • блочная структура сканера-дефектоскопа позволяет обеспечить высокую ремонтопригодность и быструю замену блоков в полевых условиях одним оператором.
  • сканер управляется одним и транспортируется двумя операторами, что обеспечивает высокую мобильность.

  Возможности

  • производительность сканирования составляет до 7 м/мин.
  • высокая чувствительность позволяет обнаруживать КРН глубиной от 1 мм.
  • Сканер работает на трубе после предварительной очистки газопровода от старой изоляции согласно ВСН 51-1-97 («Правила производства работ при капитальном ремонте магистральных газопроводов») и обеспечивает 100% повторяемость результатов.
  • сканер-дефектоскоп обеспечивает более высокий процент выявляемости дефектов типа КРН и расслоений по сравнению с результатами ВТД.
  • высокая надежность позволяет работать в диапазоне температур от минус 30° до плюс 50°С;

• Комплектация

  Наименование	Количество, шт.
  Персональный компьютер (Блок компьютера)	1
  Зарядное устройство для ПК с кабелем	1
  Блок приемопередатчика (БПП)	1
  Зарядное устройство блока аккумуляторов БПП с кабелем	1
  Транспортная платформа	1
  Блок ЭМАП	1
  Транспортная упаковка для сканирующего устройства	1
  Транспортная упаковка для БПП, ПК и ЗИП	1
  Чехол для ПК	1
  Паспорт	1
  Руководство по эксплуатации	1
  Методика проведения ультразвукового контроля основного металла тела труб газопроводов сканером-дефектоскопом ультразвуковым бесконтактным A2075 SoNet	1
  Тестовый образец для A2075 SoNet	1

  Сканер-дефектоскоп может быть укомплектован следующими дополнительными устройствами, оборудованием и документацией:

  • Аккумуляторный блок питания БПП;
  • Аккумулятор для ПК;
  • Индуктор ЭМАП.

  Технические характеристики

  Параметр	Значение
  Установленная скорость ультразвука, м/с	3020
  Рабочая частота, МГц	0,5
  Диапазон перестройки калиброванного усилителя, дБ	0 - 40
  Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов по окружности трубы, мм, не более	±100
  Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов в направлении оси трубы, мм, не более	±20
  Максимальная чувствительность приемника, мкВ, не менее	20
  Погрешность измерения отношений амплитуд сигналов на входе приемника, дБ, не более	±1
  Источники питания	Аккумуляторные блоки
  Номинальное значение напряжения аккумуляторных блоков, В	12
  Время непрерывной работы от аккумуляторных блоков при нормальных климатических условиях, ч, не менее	8
  Габаритные размеры, мм	407х655х407
  Масса, кг, не более	42
  Средняя наработка на отказ, ч	30000
  Средний срок службы, лет, не менее	4
  Условия эксплуатации:
  температура воздуха, ºC	от -40 до +50
  относительная влажность воздуха при температуре плюс 35 °С, %, не выше	95

• Видео

  {youtube}QNya6VO-sYA{/youtube}

• Документация

  • Сертификат калибровки

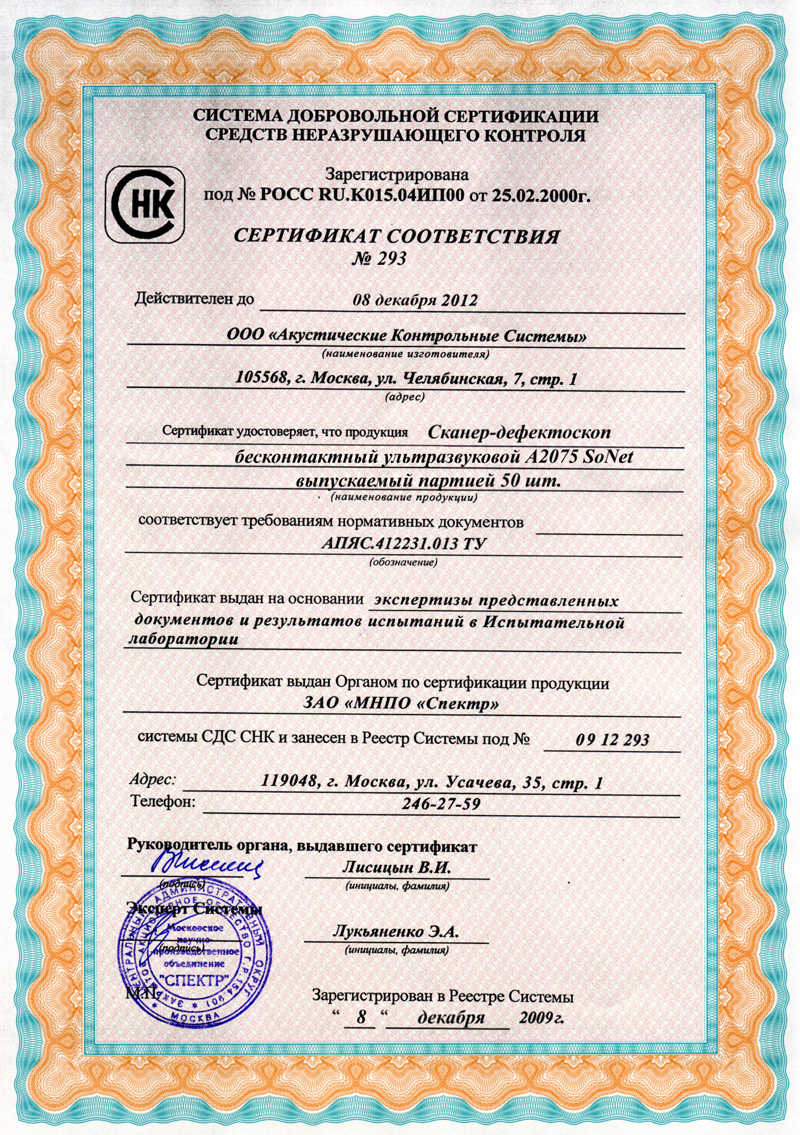

  • Сертификат соответствия
