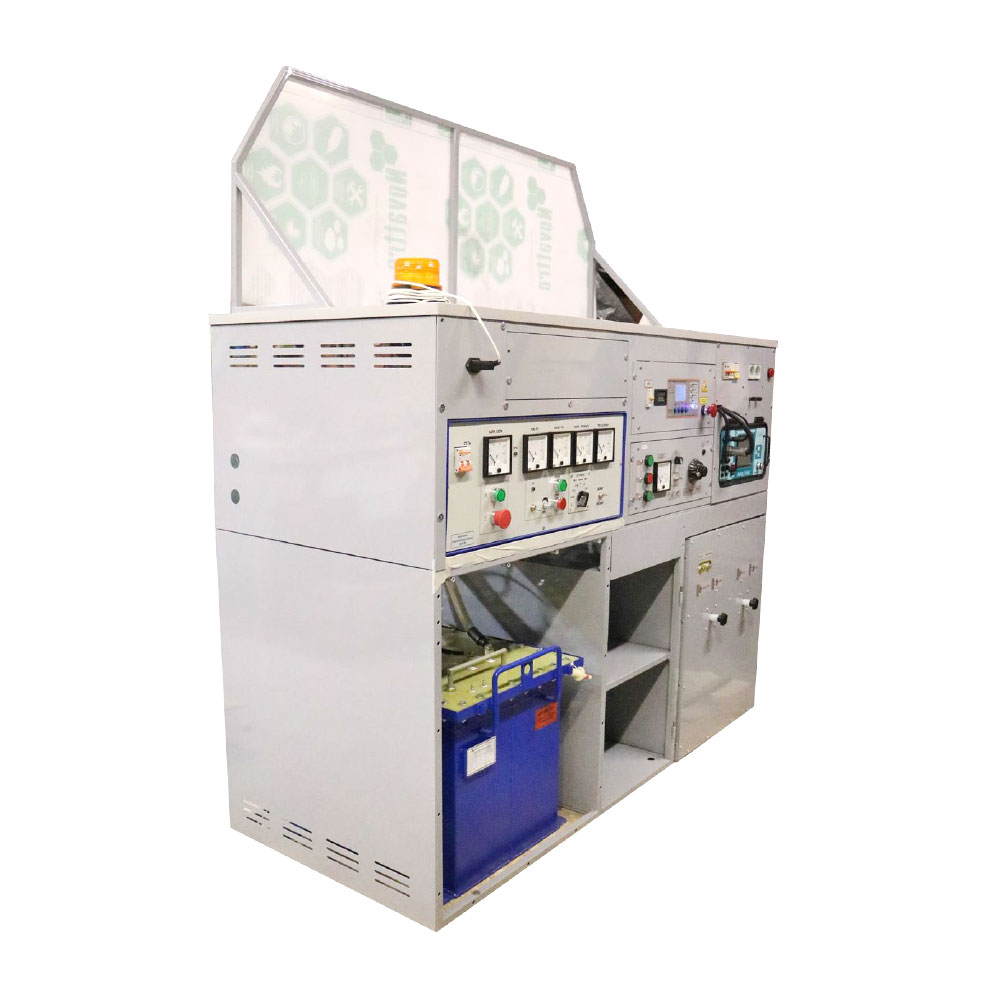

ТЕХНОАС КТ-0122 — комплект оборудования электротехнической лаборатории для монтажа на базовое шасси

В наличии

7 970 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Максимальное выпрямленное напряжение	до 70 кВ
  Максимальное переменное напряжение промышленной частоты	до 50 кВ
  Частота промышленной сети	50 Гц
  Максимальное напряжение прожигающей установки	до 30 кВ
  Максимальный ток прожигающей установки	до 80 А
  Частота преобразованного напряжения	800 Гц
  Время работы	не ограничено
  Выходное напряжение генератора высоковольтных импульсов	0…12 кВ / 0…24 кВ
  Энергия импульса на каждой ступени	3000 Дж
  Расстояние трассировки	до 10 км
  Глубина определения местоположения и глубины кабеля	до 10 м

• Описание

  Решаемые задачи лабораторией ТЕХНОАС КТ-0122.

  Комплект оборудования электротехнической лаборатории ТЕХНОАС КТ-0122 предназначен для монтажа на базовое шасси: Соболь, Газель Бизнес, Газель Next и другие.

  • Испытание кабельной линии и диэлектриков повышенным напряжением.
  • Поиск мест повреждения кабельных линий беспрожиговым методом: акустическим, импульсно-дуговым и индукционным.
  • Поиск мест повреждения кабельных линий с помощью прожига поврежденной изоляции.
  • Трассировка кабельных линий.
  • Формирование базы кабельного хозяйства с нанесением координат и глубины залегания кабельных линий на Яндекс.Картах.

• Комплектация

  1. Испытательная установка.

  • Максимальное выпрямленное напряжение до 70 кВ.
  • Максимальное переменное напряжение промышленной частоты 50 Гц до 50 кВ.

  2. Прожигающая установка.

  • Максимальное напряжение до 30 кВ.
  • Максимальный ток до 80 А.

  В качестве источника питания прожигающей установки служит преобразователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц. Это обеспечивает горение дуги в месте повреждения.

  • Время работы не ограничено.
  • Переключение ступеней осуществляется без разрыва дуги в момент переключения.
  • Возможность начала работы с любой ступени прожига при работе с низковольтными кабелями.
  • Встроенный дожиг.

  3. Генератор высоковольтных импульсов.

  • Выходное напряжение 0…12 кВ / 0…24 кВ.
  • Энергия импульса на каждой ступени 3000 Дж.
  • Встроенный ИДМ для совместной работы с рефлектометром.

  4. ЦБУ — цифровой блок управления.

  Цифровой блок управления предназначен для управления ЭТЛ, мониторинга заземления, потенциала на корпусе ЭТЛ и положения дверей в высоковольтном отсеке.

  5. МВК — модуль высоковольтной коммутации.

  Модуль высоковольтной коммутации осуществляет дистанционное переключение высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели. Исполнение однофазное. Переключатель маслонаполненного типа.

  6. Комплект кабельных барабанов.

  • Барабан с кабелем питания КГ 2х4 мм².
  • Барабан с проводом рабочего заземления ПЩ 10 мм².
  • Барабан с высоковольтным экранированным кабелем СВКИЛ 70 kV DC, 6 мм² для испытания выпрямленным напряжением и работы поисково-прожигающих установок.
  • Барабан с проводом защитного заземления ПВ-3 16 мм².
  • Провод 25 кВ для испытания переменным напряжением с комплектом изоляционных штанг из 6 штук.

  7. Документальное сопровождение.

  • Руководство по эксплуатации ЭТЛ.
  • Формуляр ЭТЛ.
  • Первичная поверка средств измерений, входящих в состав ЭТЛ.

  Дополнительная комплектация лаборатории ТЕХНОАС КТ-0122 по заказу.

  1. Рефлектометр.

  Поддерживает три метода определения места повреждения:

  • метод импульсной рефлектометрии;
  • метод колебательного разряда;
  • импульсно-дуговой метод.

  2. Высоковольтный кабеледефектоискатель.

  • Определение местоположения и глубины кабеля на глубине до 10 м.
  • Трассировка на расстояние до 10 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определение мест повреждения кабельных линий.
  • Обследование участков местности перед проведением земляных работ.
  • Поиск мест повреждения внешней изоляции кабеля.
  • Запись GPS/ГЛОНАСС-координат и составление карт найденных коммуникаций.
  • Выбор кабеля из пучка.
  • Поиск места повреждения акустическим способом.
