Успех АТГ-425.30Н — трассотечеискатель

В наличии

Многофункциональный комплект для трассировки подземных коммуникаций и поиска утечек жидкости. Объединяет трассоискатель с электромагнитным датчиком, трассоискатель с акустическим датчиком и акустический течеискатель. Позволяет определять глубину залегания трассы до 6 м и трассировать коммуникации на расстоянии до 5 км.

Задать вопрос
Поделиться

Технические характеристики

Элементы питания	4 элемента LiFePO4 26700 3,2 В последовательно, аккумуляторы «тип АА» 1,2 В — 4 шт., щелочные батареи «тип АА» 1,5 В — 4 шт.
Время непрерывной работы	1,2 часа при исходной выходной мощности 30 Вт, 20 часов, 5 часов при исходной выходной мощности 60 Вт
Рабочие частоты	50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50…8600 Гц
Глубина обнаружения мест разгерметизации	до 3 м
Определение глубины залегания трассы	до 6 м
Трассировка коммуникаций	до 5 км
Выходная мощность генератора	до 60 Вт
Вид принимаемого сигнала (электромагнитный трассо-дефектопоиск)	непрерывный / прерывистый
Вид принимаемого сигнала (акустический трассо-дефектопоиск)	монотонный / импульсный
Частоты цифровой фильтрации (электромагнитный трассо-дефектопоиск)	50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
Частоты цифровой фильтрации (ограничение диапазона сверху, акустический трассо-дефектопоиск)	2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
Широкая полоса (электромагнитный трассо-дефектопоиск)	0,05…8,6 кГц
Широкая полоса (акустический трассо-дефектопоиск)	0,09…2,20 кГц / 0,03…0,50 кГц
Питание приемника	напряжение 4…7 В; аккумуляторы «тип АА» 1,2 В 4 шт.; щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; внешний аккумулятор
Количество сохраняемых значений в памяти	30
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты приемника	IP54
Частоты сигнала генератора	512 / 1024 / 8192 / 32768 Гц
Частоты антенных режимов генератора	8192 / 32768 для «LC» или 8192 для «AH»
Режимы модуляции генератора	прерывистый «ПР»; длительность посылки 0,1 сек.; частота следования посылок 1 Гц; двухчастотный «2F» — одновременная генерация частот 1024 Гц и 8192 Гц; соотношение амплитуд 4/1
Выходной ток генератора	5 А при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»; 3 А при частоте 32768 Гц; 0,1 А при автоматическом согласовании
Максимальное выходное напряжение генератора	48 В в двухчастотном режиме «2F»; 60 В в других режимах
Максимальная выходная мощность генератора	30 Вт в непрерывном режиме и двухчастотном режиме «2F»; 60 Вт в прерывистом режиме
Рабочий диапазон питающих напряжений генератора	10–15 В
Время работы при внешнем источнике питания	полностью определяется его свойствами; при питании от сети время работы не ограничено
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60 °С
Степень защиты корпуса генератора	IP65
Тип преобразователя электромагнитного датчика EMD-257	резонансная ферритовая магнитная антенна
Частота резонанса электромагнитного датчика EMD-257	50…60 Гц / 100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания электромагнитного датчика EMD-257	от приемника
Коммутация резонанса электромагнитного датчика EMD-257	принудительная (управляется приемником)

Описание
Назначение трассотечеискателя Успех АТГ-425.30Н.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследование участков местности перед проведением земляных работ.
- Определение мест утечки жидкости из трубопровода.
Выходная мощность генератора — до 60 Вт.
Особенности
Многофункциональный трассотечепоисковый комплект объединяет три устройства:
1. трассоискатель с электромагнитным датчиком;
2. трассоискатель с акустическим датчиком;
3. течеискатель с акустическим датчиком.
В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК-дисплеем и выводом звука на встроенный динамик или в наушники оператора.

Комплект оснащен компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и индукционной антенной для бесконтактной трассировки коммуникаций.

Особенности приемника АП-027М.
- Цифровой трассопоисковый приемник.
- Большой ЖК-дисплей с переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Вывод звукового сигнала на наушники оператора или встроенный динамик.
- Работа с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М и индукционными клещами CI-110 (CI-105).
- При работе с акустическим датчиком диапазон частот составляет 0.03…2.2 кГц; предусмотрено устранение звуковых частот вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком доступны частоты 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50…8600 Гц и двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.

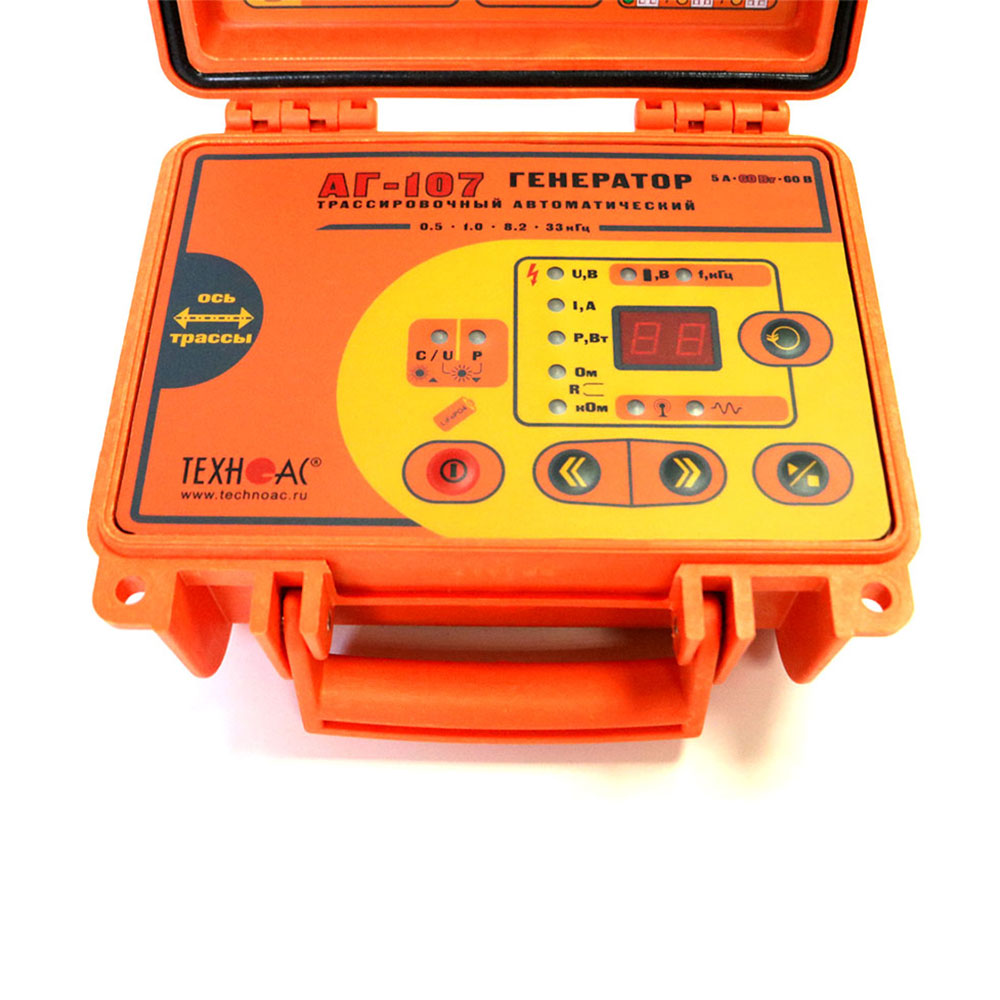

Особенности генератора АГ-107.
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 60 В.
- Возможность работы от внешнего источника питания 10…25 В.
- Сигнализация и защита от подключения к нагрузке с напряжением.
- Защита от недопустимых факторов, включая превышение допустимого напряжения внешнего питания (>27 В) и наличие напряжения на выходных клипсах.
- Встроенный мультиметр отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

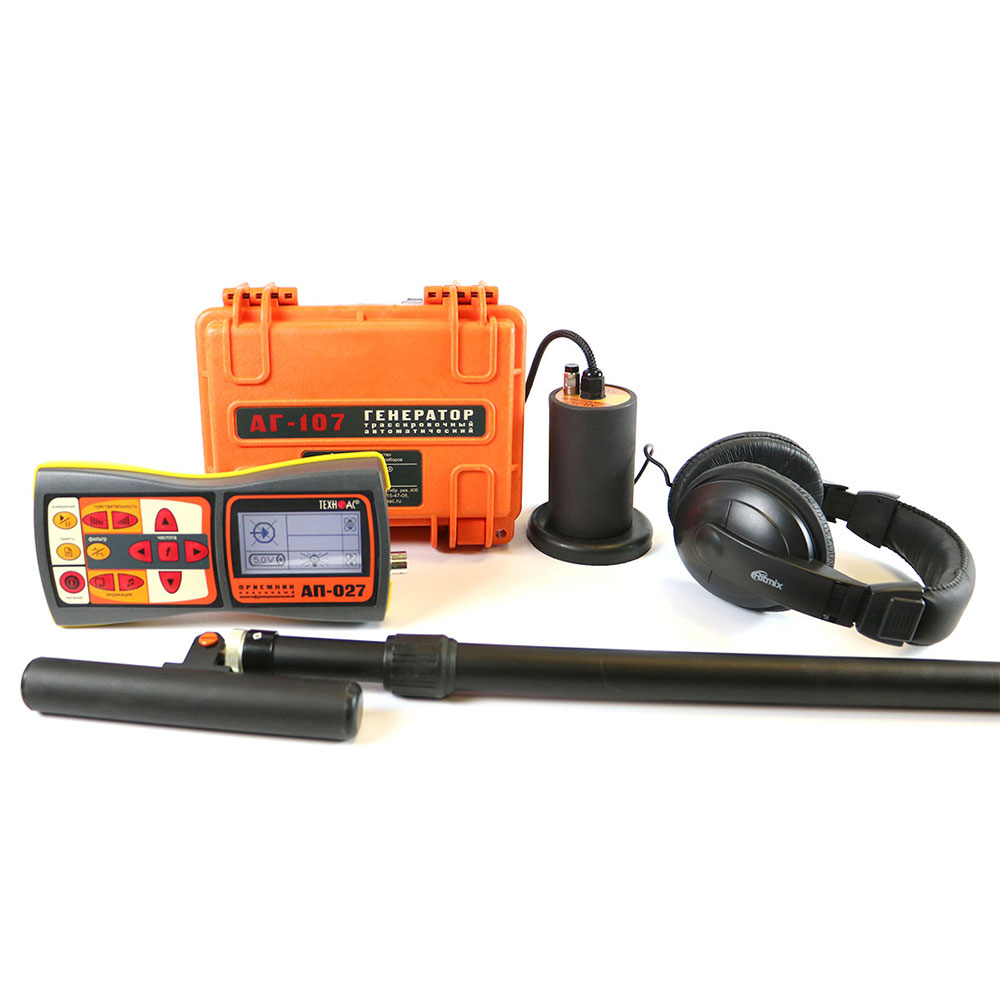

Комплектация
- Трассопоисковый приемник АП-027M — 1 шт.
- Генератор трассировочный АГ-107 — 1 шт.
- Датчик электромагнитный EMD-257 — 1 шт.
- Комплект акустического датчика AD-257 — 1 шт.
- Головные телефоны — 1 шт.
- Держатель для приемника АП-027.00.010 — 1 шт.
- Батарейки для приемника (AA) — 4 шт.
- Устройство зарядное АГ107.02.010 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Кабель для подключения внешнего аккумулятора AP027.02.030 — 1 шт.
- Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Крестовая отвертка — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация:
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-027M.
