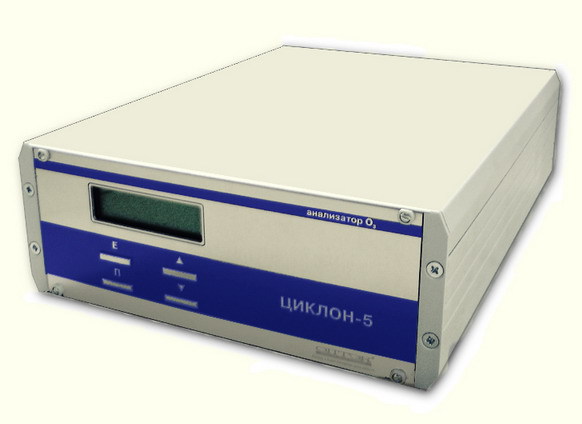

Циклон-5 Газоанализатор озона в технологических средах

В наличии

Узнать цену

Описание

Производитель: Россия

Номер реестра СИ: 25597-09

Область применения
Охрана окружающей среды, обеспечение безопасности труда, а также для исследовательских целей.

Назначение
Газоанализатор мод. “Циклон-5” предназначен для измерения массовых концентраций озона в технологических средах. Модель обладает высокой стабильностью и ресурсом работы.

Принцип действия
Принцип действия газоанализатора заключается в фотометрическом определении озона по собственной полосе поглощения на ?=2537А. Газоанализатор представляет собой однолучевой фотометр, в котором функцию второго канала выполняет источник опорного сигнала.
УФ - излучение от ртутной лампы (1) попадает в оптическую кювету (2). При продувке воздуха, в котором не содержится озона, через кювету (2) величина интенсивности светового потока, регистрируемая фотоприемником (3), максимальна. На индикаторе устанавливаются нулевые показания. При продувке озоносодержащей газовой смеси через оптическую кювету (2), оптическое поглощение на линии 253,7 нм приводит к появлению сигнала, имеющего экспоненциальную зависимость от концентрации озона. Для получения пропорциональной зависимости служит контроллер. Полученное значение концентрации озона в газовом потоке отображается на индикаторе.

Технические характеристики

Диапазон измеряемых концентраций озона
Циклон-5.11	0 - 2,0 г/м3 I 2,0 - 99,9 г/м3 II
Циклон-5.21	0 - 1,0 г/м3 I 1,0 - 50 г/м3 II
Циклон-5.31	0 - 0,5 г/м3 I 0,5 - 5 г/м3 II
Циклон-5.41	0 - 0,1 г/м3 I 0,1 - 1 г/м3 II
Циклон-5.51	0 - 10 мг/м3 I 10 - 100 мг/м3 II
Предел основной абсолютной погрешности измерений концентрации	на I поддиапазоне
Циклон-5.11	±0,2 г/м3
Циклон-5.21	±0,1 г/м3
Циклон-5.31	±0,05 г/м3
Циклон-5.41	±0,01 г/м3
Циклон-5.51	±1,0 мг/м3
Предел основной относительной погрешности измерений концентрации	на II поддиапазоне
для всех моделей	±10 %
Время одного измерения,не превышает (Т0,9)	30 с
Средний срок службы	6 лет
Выходной сигнал: аналоговый выход цифровой выход	цифровая индикация 0 - 5 мА (4-20 мА) RS-232
Потребляемая мощность	20 Вт
Напряжение питания	220В, 50 Гц
Габариты	270x96x336 мм
Масса	не более 4 кг
