Успех АГ-309.50Ц с клещами CI-108/100 – трассоискатель для геодезистов

Name: Успех АГ-309.50Ц с клещами CI-108/100 – трассоискатель для геодезистов
SKU: 167543
Price: 443526 RUB
Availability: InStock

В наличии

Комплект предназначен для поиска подземных коммуникаций, определения их местоположения и глубины залегания, а также для обследования участков перед земляными работами. Включает приемник с цветным дисплеем, генератор и индукционные клещи.

Глубина обнаружения составляет до 30 м, а трассировка с генератором возможна на расстоянии до 10 км. Генератор развивает выходную мощность до 100 Вт в прерывистом режиме.

Задать вопрос
Поделиться

Технические характеристики

Частоты фильтров	100, 1024, 120, 200000, 300, 32768, 50, 512, 60, 8192
Глубина обнаружения	0.01–30.00
Точность	± 5 см при глубине до 1 м, ± 5% от глубины залегания при глубине свыше 1 м, ± 5% при глубине свыше 1 м
Дальность измерений, м	10
Мощность, Вт	100, 50
Диапазон рабочих температур	-30…+50, -30…+60
Дисплей	4.3″, TFT, 480х272, 1000 cd/m2, 16 млн цветов, автоматическая и ручная регулировка яркости, Цветной дисплей с автоматической и ручной регулировкой яркости
Время непрерывной работы	1.5, 7.5, 8
Степень защиты оболочки	IP65
Режимы «Широкая полоса»	Электросети, ШП, Связь, 50..7 кГц
Двухчастотные режимы	512 / 1024 кГц; 1024 / 2048 кГц
Режимы «Две трассы»	512 / 50 Гц; 1024 / 50 Гц
«Своя» частота	Три редактируемые частоты из диапазона 51…40000 Гц
Частота фильтра в режиме «Зонд»	512 Гц; 8192 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	0,9 мкА на расстоянии 1 м
Дальность связи при управлении генератором	До 1200 м при прямой видимости
Измерение «сигнального» тока в коммуникации	0,001….50,00 А
Режим «Сон»	0…23 час 59 мин
Источник питания	Встроенный аккумулятор 12,8 А*ч; внешний источник 5 В, 3А (Power Bank)
Частоты непрерывного или прерывистого сигнала, нагрузка «кабель выходной» или «клещи»	512 / 1024 / 8192 / 32768 Гц ± 0,05%
«Антенные» режимы	8192 / 32768 для «LC» или 8192 для «AH»
Частота следования посылок	1 Гц
Частоты двухчастотного режима F1_2	1024 Гц и 2048 Гц
Частоты двухчастотного режима F1_8	1024 Гц и 8192 Гц
Частота следования импульсов	30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток	5 А при частотах 512 Гц / 1024 Гц / 8192 Гц / F1_2 / F1_8; 3 А при частоте 32768 Гц
Заданный программой выходной ток	0,1 А
Максимальное выходное напряжение	150 В в двухчастотном режиме F1_2 / F1_8; 200 В в других режимах
Рабочий диапазон питающих напряжений	10…15 В
Автономный аккумулятор	12,8 В / 8 Ач, 8 элементов LiFePO4 26700
Время работы генератора	1,5 часа в режимах НЕПР и F1_2 / F1_8 при исходной выходной мощности 50 Вт; 7,5 часов в режиме ПРЕР при исходной выходной мощности 100 Вт; 8 часов при 10 Вт НЕПР или 90 Вт ПРЕР
Условия эксплуатации датчика DKI-65	Чувствительность 0,3…1400 В; частотный диапазон чувствительности 40…10000 Гц; максимально допустимое переменное входное напряжение 400 В

Описание
- Быстрое обнаружение подземных коммуникаций без генератора;
- Простое управление прибором и отображение найденных коммуникаций;
- Громкий звук и режим «Эфир» для определения коммуникаций по звуку;

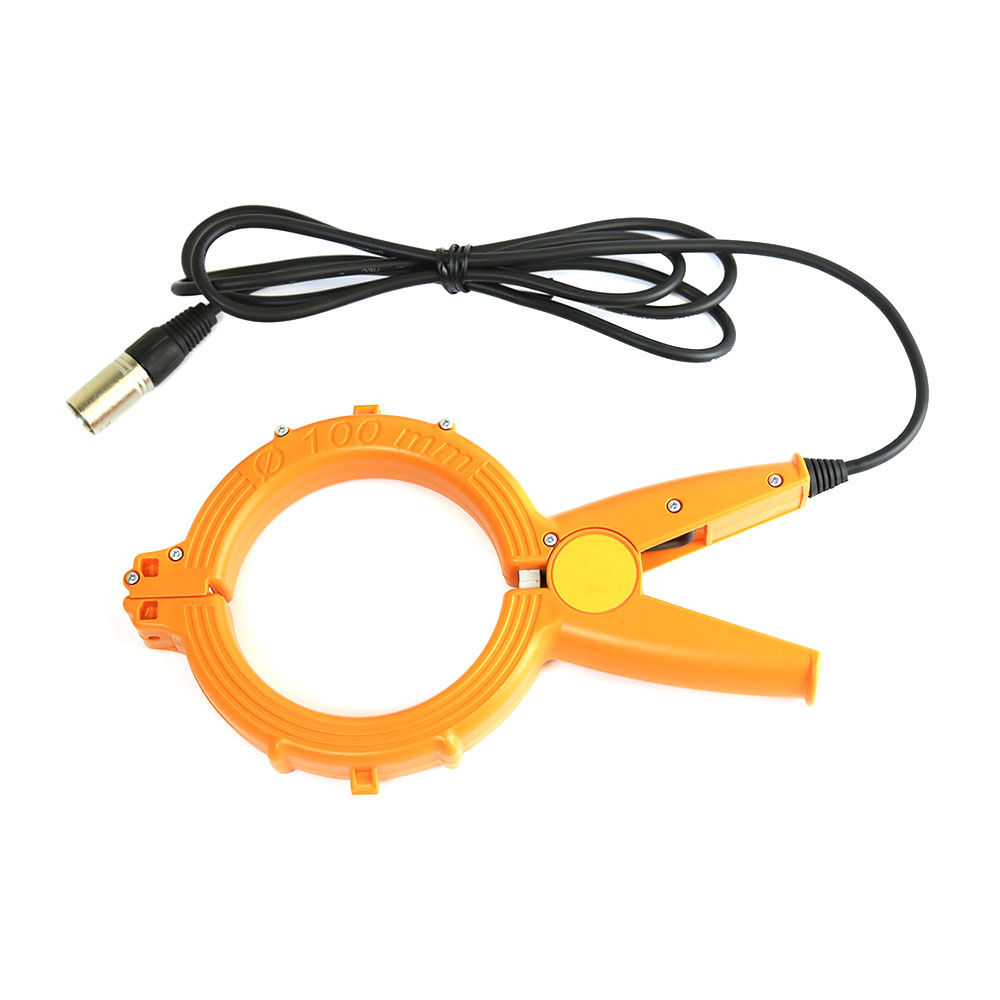

- Индукционные клещи в комплекте для точного наведения сигнала;
- Прибор соответствует требованиям СНиП 11-02-96 (Инженерные изыскания для строительства. Основные положения) и СП 11-104-97 (Выполнение съемки подземных коммуникаций при инженерно-геодезических изысканиях для строительства).
Прибор разработан на основе обратной связи, полученной от представителей геодезической и строительной отрасли.

Быстрое переключение частот, наглядные режимы индикации и громкий динамик позволяют быстро находить коммуникации, определять их глубину и различать их на местности.

Для более сложных условий работы в комплекте есть генератор и индукционные клещи для точного наведения сигнала в искомую коммуникацию.

Трассопоисковый комплект предназначен для определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Он также позволяет искать неисправности кабельных линий и обследовать местность перед земляными работами.

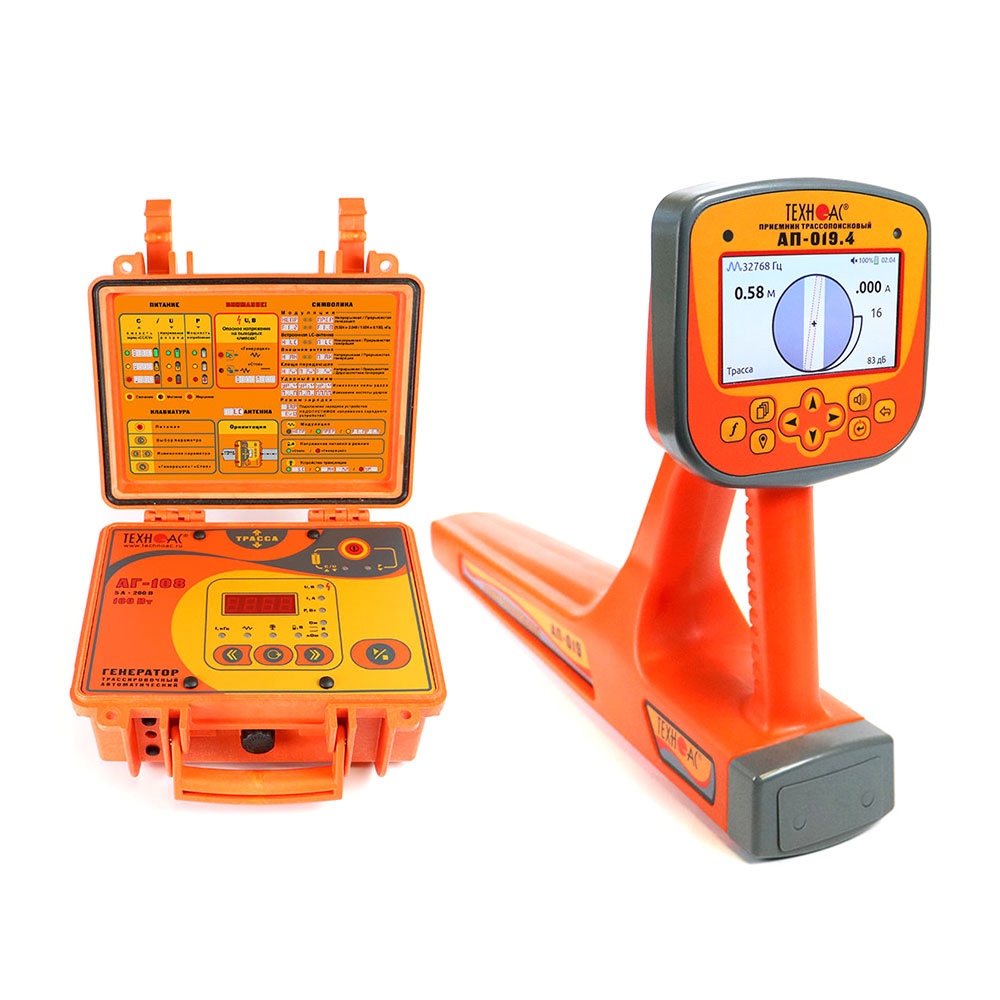

Приемник выполнен в виде моноблока с цветным ЖК-дисплеем. На дисплей выводится изображение трассы; в автоматическом режиме рассчитываются глубина залегания коммуникации до 30 м и величина тока в линии.

Комплект оснащен компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и индукционной антенной для бесконтактной трассировки коммуникаций.

Режимы индикации приемника АП-019.4. «Трасса», «Ноль», «Пик», «График Макс.», «График Мин.», «Мин./Макс.» и «2F 1024/2048».
Применение
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Рекомендуемые области применения.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Особенности
Особенности приемника АП-019.4.
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Температура эксплуатации от -30 до +50 °С.
- Рабочие частоты: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50…7000 Гц и широкая полоса 7…14 кГц.
- Режимы индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на русском и английском языках.
- Возможность подключения внешнего аккумулятора Power Bank.
Особенности генератора АГ-108.
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 200 В.
- Возможность работы от внешнего аккумулятора или от сети ~220 В.
- Реализовано несколько видов защиты от недопустимых факторов.
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
- Встроенный «мультиметр» отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Ударный режим — генерация импульсов управления ударным механизмом.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
Комплектация
- Трассопоисковый приемник АП-019.4 — 1 шт.
- Генератор трассировочный АГ-108 — 1 шт.
- Устройство зарядное АГ107.02.010 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Зарядное устройство для приёмника — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация. Индукционная антенна ИЭМ-301.5.
