VERDO SB1642 Осциллограф цифровой 4 канала, 60 МГц, 1 Гвыб/с

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Полоса пропускания, МГц	60
  Количество каналов	4
  Частота дискретизации	1000000000, 125 Мвыб/с
  Диапазон коэффициента отклонения	1–10000
  Диапазон коэффициента развертки	2–1000000000000
  Наличие генератора сигналов	нет
  Входное сопротивление	1 ± 2%
  Вид исполнения	Настольный
  Вертикальное разрешение (A/D), бит	8/12/14
  Максимальная длина записи	40 M
  Максимальная частота захвата, осц/с	45000
  Точность временной развертки, ppm	±2,5
  Режимы входа	DC, AC, Земля
  Частотомер	Да
  Режим Годен/не годен	Да
  Встроенный мультиметр	Опция
  Анализ спектра	БПФ
  Декодер последовательных шин	I2C; SPI; CAN; RS232/UART
  Выход внешнего запуска	Да
  Фильтры в системе синхронизации	AC; ВЧ; НЧ; Шум
  Дополнительные виды синхронизации	Рант; Наклон; Импульс; Видео; Окно; Тайм-аут; N-фронт; Логический; RS232; I2C; SPI; CAN
  Цифровые фильтры по входу	ФВЧ; ФНЧ; Полосовой; Режективный
  Математические функции	+, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательская функция, цифровой фильтр (НЧ, ВЧ, полосовой, режективный)
  Тип отображения	Цифровой
  Дисплей	8’’ цветной сенсорный ЖК-дисплей, 800 × 600, 65536 цветов, TFT экран
  Видеовыход	VGA (Опция)
  Интерфейс	USB-хост, USB-устройство; Trig Out (Pass/Fail); Порт LAN, VGA (опция)
  Страна производитель	Китай
  Ёмкость входа	15 пФ ± 5 пФ
  Макс. входное напряжение, (для 1 МОм)	1MОм: ≤300 Вскз; 50Ом: ≤5 Вскз (для VERDO SB1625, VERDO SB1626, VERDO SB1627)
  Коэффициент затухания пробника	0.001X — 1000X
  Межканальная изоляция	50Гц: 100 : 1; 10МГц: 40 : 1
  Временная задержка между каналами (типичная)	150пс
  Точность усиления на постоянном токе	±3,0%; ±2,0%; ±4,0%; ±3,0%
  Точность по постоянному току в режиме усреднения (типично)	± (3% Показания + 0.05 дел)
  Макс. скорость захвата осциллограмм	45 000 осц/с для SB1641, SB1642, SB1644; остальные модели: 70 000 осц/с
  Пределы допускаемой относительной погрешности измерения временных интервалов	±2,5 х 10⁻⁶
  Диапазон уровня триггера	±5 делений от центра экрана
  Точность уровня триггера (типичная)	Внутренний: ±0.3 дел; EXT: ± (10 мВ + 6% от установленного значения); EXT/5: ± (50 мВ +6% от установленного значения)
  Диапазон удержания триггера	100 нс – 10 с
  Диапазон ширины импульса	от 30 нс до 10 с
  Диапазон времени простоя	от 30 нс до 10 с
  Диапазон задержки запуска	от 100 нс до 10 с
  Максимальная выходная частота	25 МГц
  Диапазон амплитуд	2 мВп-п – 6Вп-п
  Разрешение дисплея	800 × 600
  Сетевое напряжение источника питания	Переменное напряжение 100В — 240 Вскз 50/60 Гц
  Потребляемая мощность	Не более 24 Вт (для SB1641, SB1642, SB1643, SB1644 – не более 15 Вт)
  Аккумулятор (опционально)	3.7В, 13200мАч, от 2 до 4 часов автономной работы в зависимости от модели
  Рабочая температура (нормальные условия)	от 15 °C до 25 °C
  Температура хранения	от -20 °C до +60 °C
  Относительная влажность	от 30 до 80%
  Атмосферное давление	от 84 до 106 кПа

• Описание

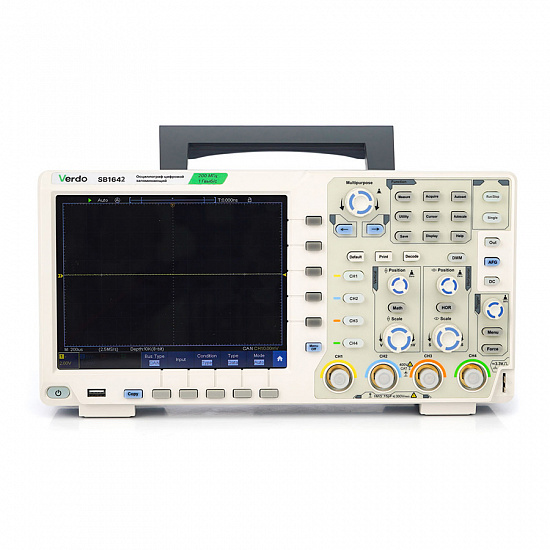

  Цифровой осциллограф VERDO SB1642 — четырёхканальный прибор с сенсорным экраном и функцией анализатора последовательных протоколов I2C, SPI, CAN и RS232.

  В зависимости от конфигурации можно добавить VGA-выход, генератор сигналов и мультиметр-регистратор.

  Интерфейсы. USB-хост позволяет сохранять данные на внешние USB-носители, а USB-устройство и LAN — подключать прибор к ПК. Выход Trig Out используется для синхронизации других устройств; VGA (опция) позволяет подключить внешний монитор или проектор.

  12 / 14-битный АЦП и оригинальная функция лупы. В некоторых моделях серии VERDO SB1600 реализован аппаратный АЦП с повышенным разрешением по вертикали 12/14 бит. Функция лупы позволяет наблюдать сигналы низкого уровня — до 31,25 мкВ/дел.

  Многофункциональный мобильный тестер. Осциллографы серии SB1600 имеют дополнительные функциональные модули: генератор сигналов, мультиметр с функцией регистратора данных, частотомер и декодер последовательных шин I2C, SPI, CAN, RS232. Функция работы от литий-ионного аккумулятора позволяет проводить измерения с плавающим потенциалом или в полевых условиях.

  Отображение сигналов. Функция цветовой температуры использует цветовую градацию для указания частоты повторяемости сигнала в точке экрана. Горячие цвета указывают на часто происходящие события, а холодные — на редко происходящие. Это позволяет выделять редкие аномалии сигнала в общем потоке данных.

  Тесты по маске. Тесты по маске позволяют проверять качество сигнала при большом потоке сигналов и контролируемых осциллограмм, например, разбраковывать электронные модули по осциллограммам в контрольных точках производственной линии. Маска задаёт часть дисплея, на которой не должен присутствовать сигнал, и формируется на основе эталонного сигнала с допусками по горизонтали и вертикали.

  • Подсчёт проанализированных осциллограмм и неудовлетворительных результатов теста.
  • Настройка порога превышения и действий при результатах тестирования.
  • Сохранение и загрузка условий тестирования.
  • На разъёме P/F появляется высокий уровень при положительном результате и низкий — при отрицательном.

  Запуск по сигналам последовательных шин и их анализ (опция). Набор инструментов предназначен для работы с сигналами I2C, SPI, CAN и RS-232. Декодирование протоколов и запуск по элементам протокола используются при разработке и отладке электронных систем. Запуск может выполняться по содержимому пакета, включая начало пакета, адреса, данные, идентификаторы и ошибки.

  • Составляющие осциллограммы шины отображаются с разметкой, помогающей находить начало и конец пакетов и идентифицировать адрес, данные и контрольную сумму.
  • Сигнал шины отображается на одной временной оси с другими сигналами.
  • Таблицы декодированных сигналов показывают пакеты с метками времени и столбцами для отдельных компонентов.

  Генератор сигналов произвольной формы (опционально). Осциллографы серии SB1600 оснащаются одно- или двухканальным опциональным генератором сигналов произвольной формы с максимальной частотой 25 МГц на синусе. Доступны синусоида, квадратный, треугольный и импульсный сигналы, а также встроенные произвольные формы. Пользователь может создать форму сигнала и сохранить её на внутреннем накопителе или USB-устройстве.

  Анализ частотной характеристики компонентов. Комбинация осциллографа и опции встроенного генератора позволяет строить диаграмму Боде. Генератор последовательно сканирует диапазон частот, а осциллограф измеряет изменение уровня выходного сигнала и его фазы относительно входных значений. Функция маркера показывает уровень выходного сигнала относительно входного в дБ и изменение фазы в градусах.

  Сенсорный экран «мультитач» с интуитивно понятным интерфейсом. Опция емкостного сенсорного экрана упрощает доступ к функциям осциллографа. С помощью жестов можно выбирать канал, настраивать положение и масштаб сигналов и вызывать виртуальную клавиатуру.

  Программное обеспечение для анализа на ПК. Программное обеспечение позволяет отображать осциллограммы на компьютере, сохранять данные измерений и снимки экрана, проводить курсорные измерения и управлять прибором посредством SCPI-команд. Поддерживаются интерфейсы USB и Ethernet.

  Анализ данных. Доступны курсоры, автоматические измерения, математические операции с осциллограммами и базовый анализ с БПФ.

  Профессиональный набор условий запуска развертки. Расширенные функции запуска позволяют выделять в потоке входных сигналов интересующий сигнал или его часть, включая аномалии и дефекты. Можно задавать условия запуска по уровням и длительности.

• Особенности

  • Курсорные и автоматические измерения.
  • Большой цветной дисплей с диагональю 20 см.
  • Генератор сигналов произвольной формы 25 МГц (опция).
  • Мультиметр с регистратором (опция).
  • Встроенный 6-разрядный частотомер.
  • Режим послесвечения с цветовой дифференциацией.
  • Русскоязычное экранное меню.
  • Возможность батарейного питания (опция).

• Комплектация

  • Осциллограф цифровой
  • Пробник-делитель (4 шт.)
  • Щупы мультиметра (опция)
  • Кабель BNC (опция)
  • Кабель сетевой
  • Кабель USB
  • Руководство по эксплуатации
