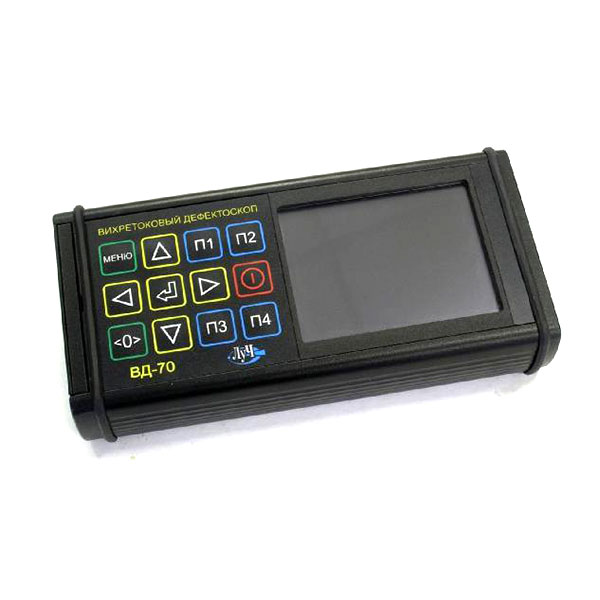

Вихретоковый дефектоскоп ВД-70

В наличии

Производитель:	Россия
Гарантия	12 месяцев

Вихретоковый дефектоскоп ВД-70 предназначен для контроля продукции из ферромагнитных и немагнитных металлов и сплавов на наличие поверхностных дефектов типа трещин, определения местоположения дефектов и оценки их глубины.

Особенности ВД-70

малые габариты;
аккумуляторное питание;
широкий ассортимент преобразователей;
индикация глубины дефекта в миллиметрах;
запоминание до 1000 изображений дефектов;
запоминание до 300 программ настроек прибора;
контроль грубых и необработанных поверхностей;
цветной дисплей с высокой разрешающей способностью;
прочный алюминиевый корпус для тяжелых условий эксплуатации.

Комплектация

№	Наименование	Количество
1	Электронный блок	1 шт.
2	Преобразователь вихретоковый ПН-10-ТД-С-003	1 шт.
3	Соединительный кабель (ПЭВМ/электронный блок)	1 шт.
4	Аккумуляторный блок (встроенный)	1 шт.
5	Блок питания	1 шт.
6	Образцы из комплекта КСОП	1 шт.
7	Комплект фиксирующих насадок	1* шт.
8	Программное обеспечение	1 шт.
9	Руководство по эксплуатации	1 шт.
10	Паспорт	1 шт.
11	Чехол для электронного блока	1* шт.
12	Сумка для переноски	1 шт.

* - по заказу потребителя.

Дополнительная комплектация

Локомотивная версия

№	Наименование	Количество
1	Электронный блок	1 шт.
2	Преобразователь вихретоковый ПН-6-ТД-С-003	1 шт.
3	Преобразователь вихретоковый ПН-10-ТД-С-003	1 шт.
4	Соединительный кабель (ПЭВМ/электронный блок)	1 шт.
5	Аккумуляторный блок (встроенный)	1 шт.
6	Блок питания	1 шт.
7	Стандартный образец СОП-2.001.70	1 шт.
8	Программное обеспечение	1 шт.
9	Комплект фиксирующих насадок	1 шт.
10	Руководство по эксплуатации	1 шт.
11	Паспорт	1 шт.
12	Чехол для электронного блока	1 шт.
13	Головные телефоны	1 шт.*
14	Сумка для переноски	1 шт.

* - по заказу потребителя.

Вагонная версия

№	Наименование	Количество
1	Электронный блок	1 шт.
2	Преобразователь вихретоковый ПН-6-ТД-С-003	1 шт.
3	Преобразователь вихретоковый ПН-6-ТД-В-002	1 шт.
4	Преобразователь вихретоковый ПН-10-ТД-С-003	1 шт.
5	Соединительный кабель (ПЭВМ/электронный блок)	1 шт.
6	Аккумуляторный блок (встроенный)	1 шт.
7	Блок питания	1 шт.
8	Стандартный образец СОП-2.001.70	1 шт.
9	Комплект фиксирующих насадок	1 шт.
10	Программное обеспечение	1 шт.
11	Руководство по эксплуатации	1 шт.
12	Паспорт	1 шт.
13	Чехол для электронного блока	1 шт.*
14	Головные телефоны	1 шт.*
15	Сумка для переноски	1 шт.

* - по заказу потребителя.

Комплект поставки для депо ТР-2

№	Наименование	Количество
1	Электронный блок дефектоскопа ВД-70 (версия «Метрополитен» ЛИВЕ 415119.701.0000. ТР-2)	1 шт.
2	Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов»	1 шт.
3	Образцы из комплекта КСОП	1 шт.
4	Кабель соединительный (ПЭВМ/электронный блок)	1 шт.
5	Сетевой блок питания	1 шт.
6	Чехол для электронного блока	1 шт.
7	Сумка для переноски	1 шт.
8	Программа и методика поверки	1 шт.
9	Дефектоскоп вихретоковый ВД-70. Руководство по эксплуатации. ЛИВЕ.415119.701.0000. ТР-2 РЭ	1 шт.
10	Дефектоскоп вихретоковый ВД-70. Паспорт. ЛИВЕ.415119.701.0000. ТР-2 ПС	1 шт.
11	Свидетельство о поверке	1 шт.
12	Преобразователь ПН-6-МЛ351	4 шт.
13	Преобразователь ПН-10-МЛ349	4 шт.

Комплект поставки для депо ТР-3

№	Наименование	Количество
1	Электронный блок дефектоскопа ВД-70 (версия «Метрополитен» ЛИВЕ 415119.701.0000. ТР-3)	1 шт.
2	Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов»	1 шт.
3	Образцы из комплекта КСОП	1 шт.
4	Кабель соединительный (ПЭВМ/электронный блок)	1 шт.
5	Сетевой блок питания	1 шт.
6	Чехол для электронного блока	1 шт.
7	Сумка для переноски	1 шт.
8	Программа и методика поверки	1 шт.
9	Дефектоскоп вихретоковый ВД-70. Руководство по эксплуатации. ЛИВЕ.415119.701.0000. ТР-3 РЭ	1 шт.
10	Дефектоскоп вихретоковый ВД-70. Паспорт. ЛИВЕ.415119.701.0000. ТР-3 ПС	1 шт.
11	Свидетельство о поверке	1 шт.
12	Преобразователь ПН-6-МЛ351	8 шт.
13	Преобразователь ПН-10-МЛ349	8 шт.

Технические характеристики

Параметр	Значение
максимальная глубина обнаруживаемого дефекта (сталь, алюминиевые сплавы), мм	от 0,3*
максимальный рабочий зазор, мм	до 7*
минимальный радиус кривизны контролируемых изделий, мм	от 12*
рабочая частота, кГц	10...250
размер рабочей части экрана, мм	71x53
диапазон рабочих температур, °С	- 10 ... + 50
электропитание: – аккумуляторное, В – сеть переменного тока, В; Гц	3,7 220; 50
время непрерывной работы, час	не менее 8
степень защиты корпуса	IP63
габариты, мм	не более 170x85x35
масса, кг	не более 0,5
