Вихретоковый дефектоскоп ПФ-Г2-4-Fe, ПФ-Г2-4-Al, ПФ-Г2-4-Ti

В наличии

Вихретоковый дефектоскоп ПФ-ОН-4-Fe, ПФ-ОН-4-Al, ПФ-ОН-4-Ti

По запросу

Вихретоковый дефектоскоп ПФ-Г 1-4-Fe, ПФ-Г 1-4-Al, ПФ-Г 1-4-Ti

По запросу

Вихретоковый дефектоскоп ПФ-C2-4-Fe, ПФ-C2-4-Al, ПФ-C2-4-Ti

По запросу

• Задать вопрос
• Поделиться

• Технические характеристики

• Описание

  Назначение:

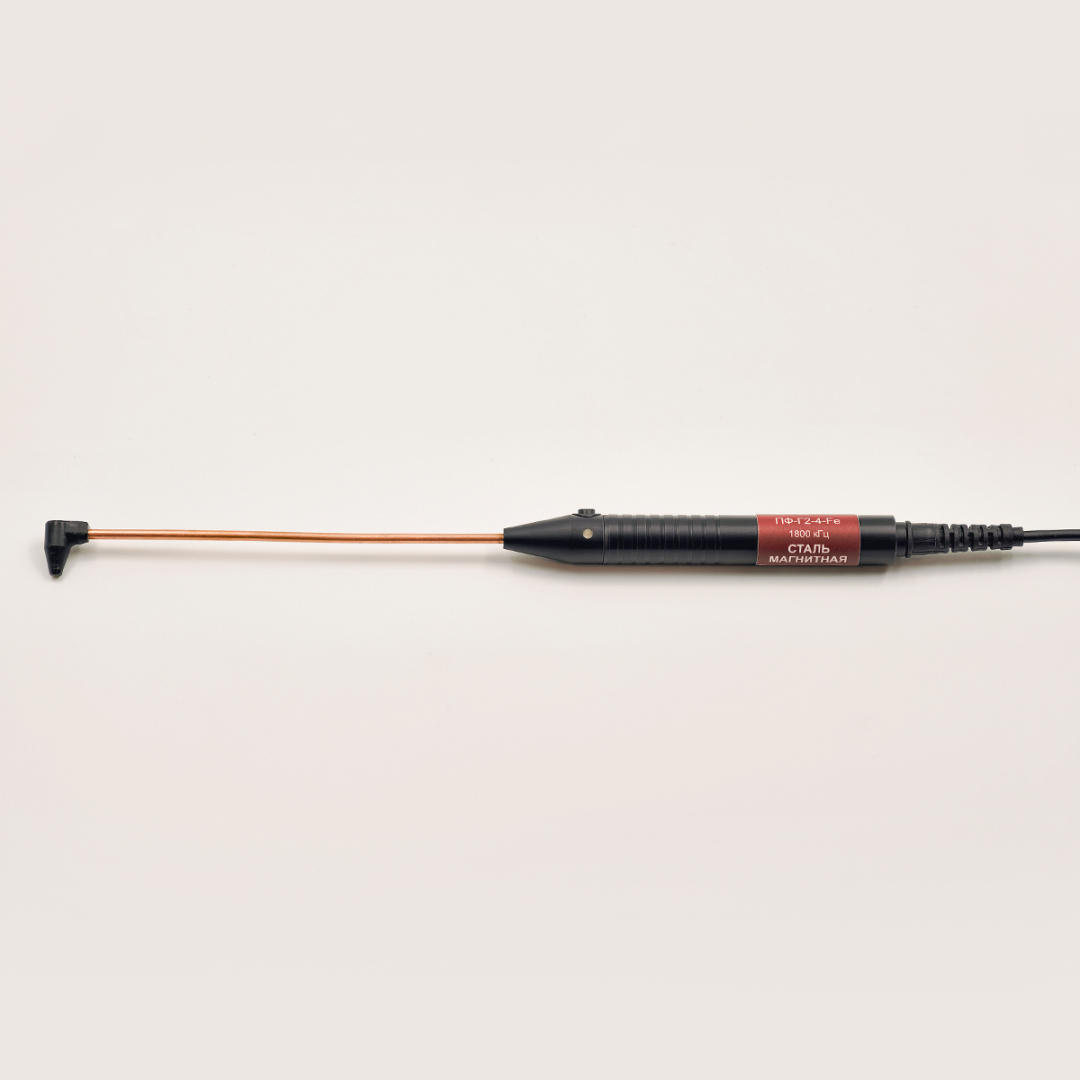

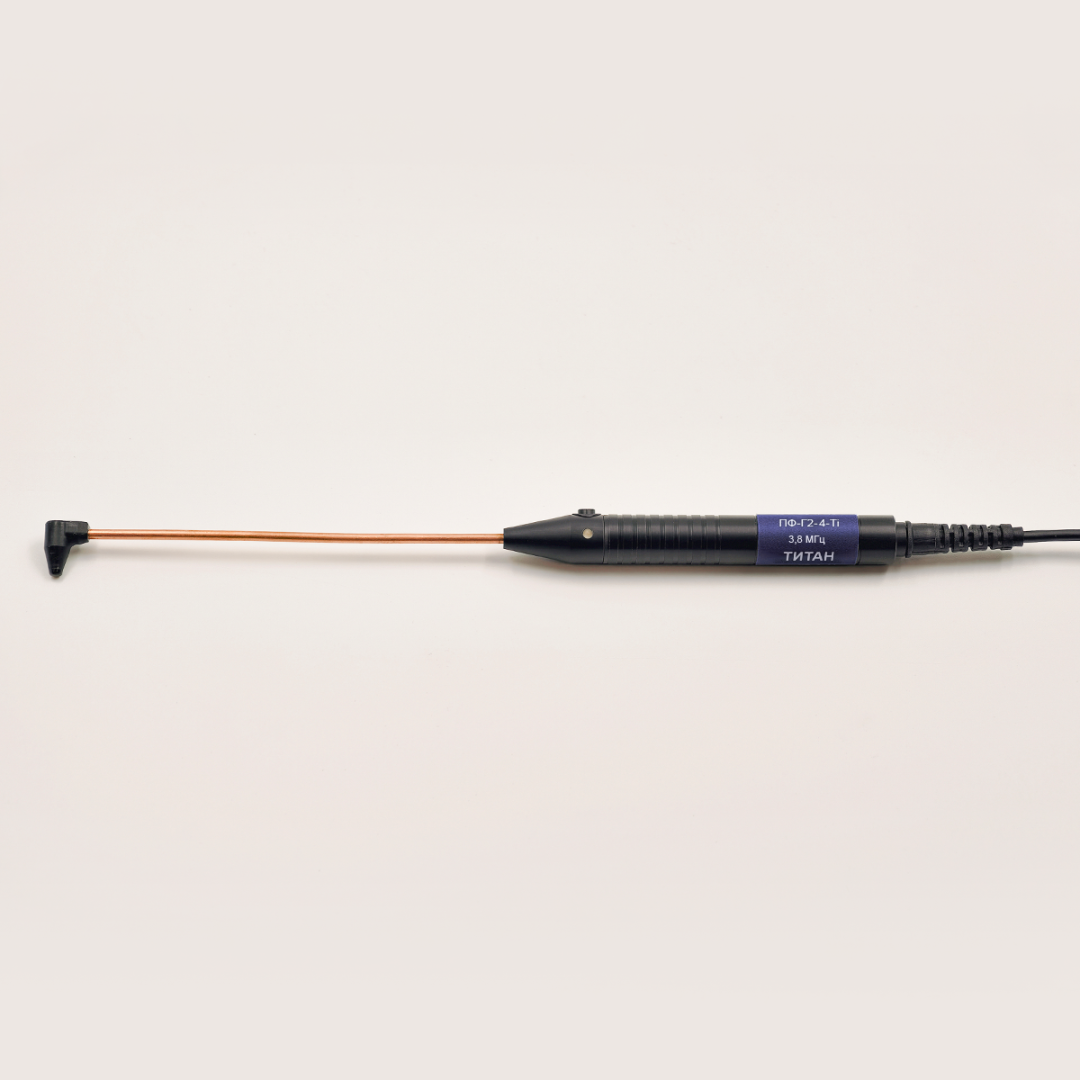

  Миниатюрные Г-образные преобразователи с легко гнущейся трубкой для обнаружения поверхностных трещин малой протяженности на труднодоступных участках деталей.

  Особенности:

  • Чувствительный элемент закреплен на тонкой медной трубке диаметром 3 мм и длиной 120 мм, допускающей многократное изгибание, что позволяет производить контроль деталей внутри механизмов с ограниченным доступом.

  Примечание: образец, на котором производится поверка преобразователя.

  A: диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики.

  B: диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора.

  1): наличие кнопки «НОЛЬ» на корпусе преобразователя.

  2): предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм.

  3): предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм.

  4): допускается использовать образец СО-212.01 (Fe).

  Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF:

  Обозначение	Расшифровка
  ПФ	преобразователь фазовый абсолютный
  ПА	преобразователь амплитудный абсолютный
  ПАД	преобразователь амплитудный дифференциальный
  ОН	общего назначения
  Г1	Г-образный с удлиненной трубкой
  Г2	миниатюрный, Г-образный, с тонкой легко гнущейся трубкой
  ГТ	«глубокие трещины» (для обнаружения подповерхностных дефектов)
  Г2ГТ	миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов
  С1, С2, С3	специализированные преобразователи, вариант 1, 2 и 3
  ПР	проходной
  ТЛ	«турбинные лопатки» (для обнаружения трещин на кромках лопаток)
  Р1, Р2, Р3	для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3
  ПС	«паянные соединения» (для контроля качества паянных соединений токоведущих медных шин)
  Э	чувствительный элемент экранированный
  Fe	ферромагнитные стали и чугуны
  Al	алюминиевые и другие сплавы σ = 8 ÷ 24 МСм/м
  Ti	титановые сплавы и неферромагнитные стали σ = 0,4 ÷ 2,5 МСм/м
  Cu	медные сплавы σ = 45 ÷ 59 МСм/м

• Совместимость

  •

    Вихретоковый дефектоскоп Константа ВД1 авиационный

    По запросу
  •

    Вихретоковый дефектоскоп Константа ВД1

    По запросу
