ЭТЛ ТЕХНОАС 2 — передвижная электротехническая лаборатория

В наличии

Узнать цену

Передвижная электротехническая лаборатория для испытаний, поиска повреждений и определения местоположения подземных кабельных линий.

Оборудование лаборатории поддерживает испытания постоянным напряжением до 70 кВ, переменным напряжением до 50 кВ и импульсным напряжением до 24 кВ.

В состав входят установки для прожига кабельных линий током до 80 А, высоковольтный кабеледефектоискатель, рефлектометр и автономный бензогенератор мощностью 8 кВт.

Задать вопрос
Поделиться

Технические характеристики

Диапазон напряжения	0-30, 10-50, 10-70, до 30
Постоянное напряжение	10-70
Переменное напряжение	10-50
Напряжение генератора высоковольтных импульсов	0…12, 0…24
Энергия импульса	3000
Ток прожига	80
Ток нагрузки постоянного напряжения	0-10
Ток нагрузки переменного напряжения	0-50
Погрешность измерения напряжения	не более 3%
Предел измерения тока переменного тока	0-2000
Предел измерения тока постоянного тока	0-1000
Параметры питающей сети	(220±22) В, 50 Гц
Тип трансформатора	многосекционный, «сухой»
Разряд	автоматический 6…12 сек, ручной
Встроенный адаптер дуги	да
Встроенный разряд емкостей	да
Напряжение питания	220 В, 50 Гц
Максимальный ток потребления	6,5 А
Выходной ток	0-30 мА
Погрешность	±1%
Максимальная выходная нагрузка	до 20 мкф
Частота выходного сигнала	0,01-1 Гц с шагом 0.01 Гц
Удаление от места подключения генератора	до 10 км
Номинальная мощность	8 кВт
Частота	50 Гц
Напряжение	230 В
Глубина залегания подземных коммуникаций	до 10 м

Описание
Назначение лаборатории ЭТЛ ТЕХНОАС 2.
- Испытание и поиск повреждения кабельных линий до 10 кВ + СНЧ (сшитый полиэтилен).
- Определение местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей).
- Определение характера повреждения и расстояния до места повреждения без прожига изоляции кабеля.
- Испытания кабеля переменным высоким напряжением.
- Испытания силовых кабелей и оболочки кабеля с изоляцией из сшитого полиэтилена.
- Измерения сопротивления изоляции электрических цепей.
Прожигающая установка АПУ-2М. Устройство предназначено для прожига дефектной изоляции силовых кабелей с целью снижения переходного сопротивления в месте дефекта до величины, позволяющей применить методы точного определения мест повреждения. Область применения: электросетевые предприятия, обслуживающие электрические сети напряжением 0,4-30 кВ.

Генератор высоковольтных импульсов ГВИ-24.3000 ЭТЛ. Генераторы высоковольтных импульсов серии ГВИ предназначены для определения места повреждения силовых электрических кабелей. В модификации ГВИ-24.3000 ЭТЛ реализован импульсно-дуговой метод для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра.

Высоковольтный кабеледефектоискатель Атлет АГ-270 ЭТЛ. Комплект предназначен для определения трассы кабельной линии с возможностью сохранения координат и дальнейшей обработки на ПК, определения глубины залегания подземных коммуникаций, поиска неисправностей кабельных линий и мест повреждения изоляции силовых кабелей, определения места повреждения оболочки кабеля, поиска мест повреждения акустическим способом и выбора кабеля из пучка.

Рефлектометр Рейс-305. Рефлектометр предназначен для обнаружения видов повреждений в силовых кабельных линиях и позволяет выполнять измерения методом импульсной рефлектометрии, методом колебательного разряда и импульсно-дуговым методом.

Бензогенератор TSS SGG 9000ЕA. Портативная электростанция серии ТСС SGG предназначена для использования в качестве источника автономного или резервного электроснабжения потребителей в электрических сетях переменного тока.
Комплектация
Типовая комплектация лаборатории ЭТЛ ТЕХНОАС 2.

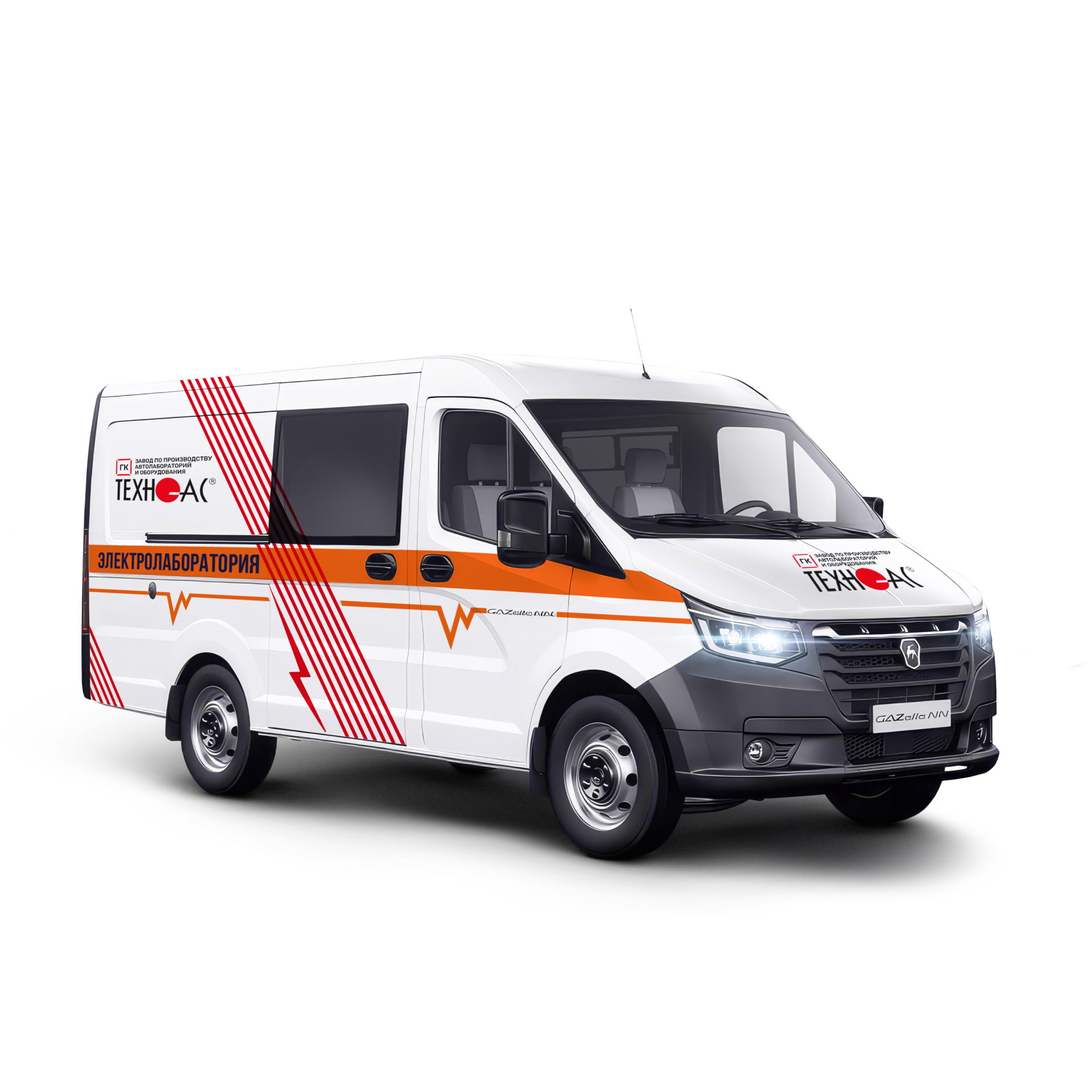

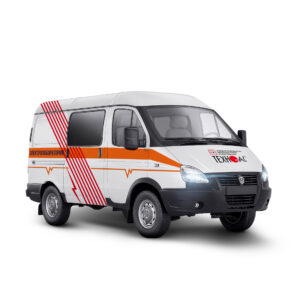

- Цветографическое оформление.

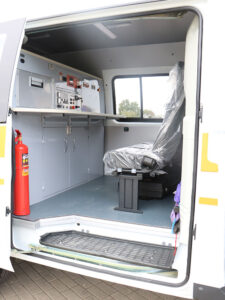

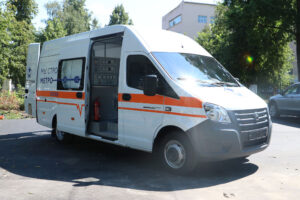

- Лабораторный отсек.
- Перегородка между отсеками.
- Окна: задние боковые-глухие, в задней двери пластиковое окно с муфтой для кабеля.
- Лючок 10х10 в правом нижнем углу для вывода кабеля.
- Отделка боковин и потолка.
- Напольное покрытие: автолинолеум.
- Дежурное освещение: штатное.
- Рабочее освещение: люминесцентные светильники.

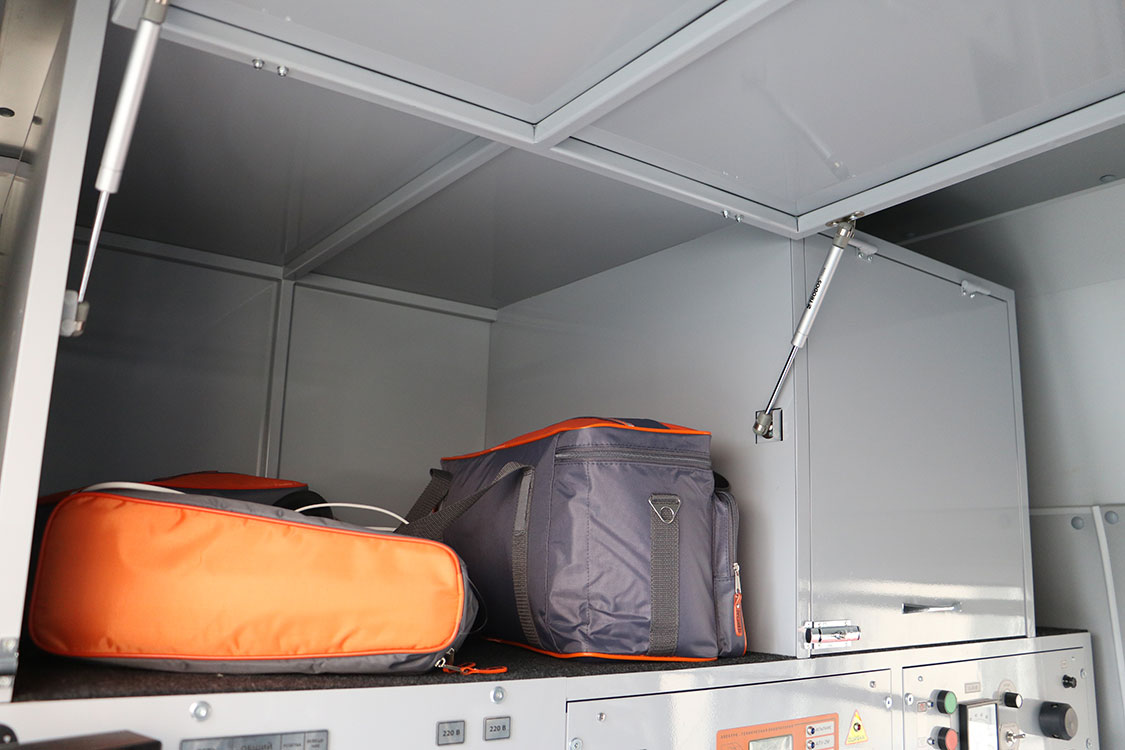

- Мебель: основная стойка, мягкое сиденье.

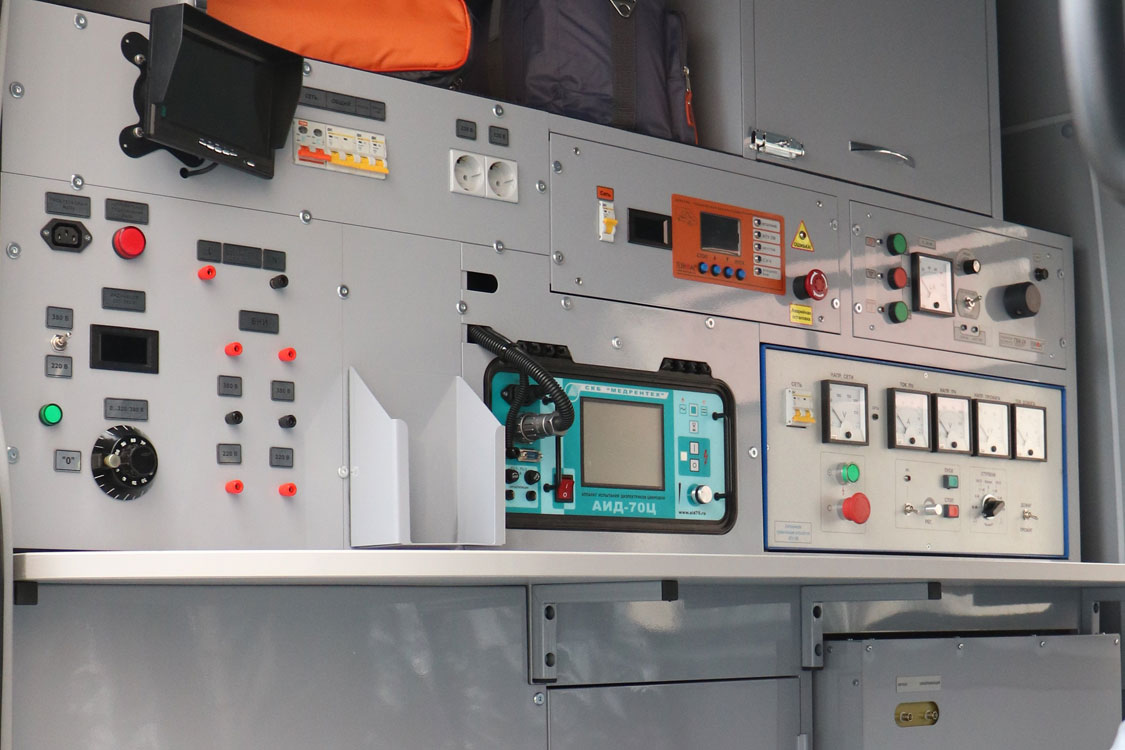

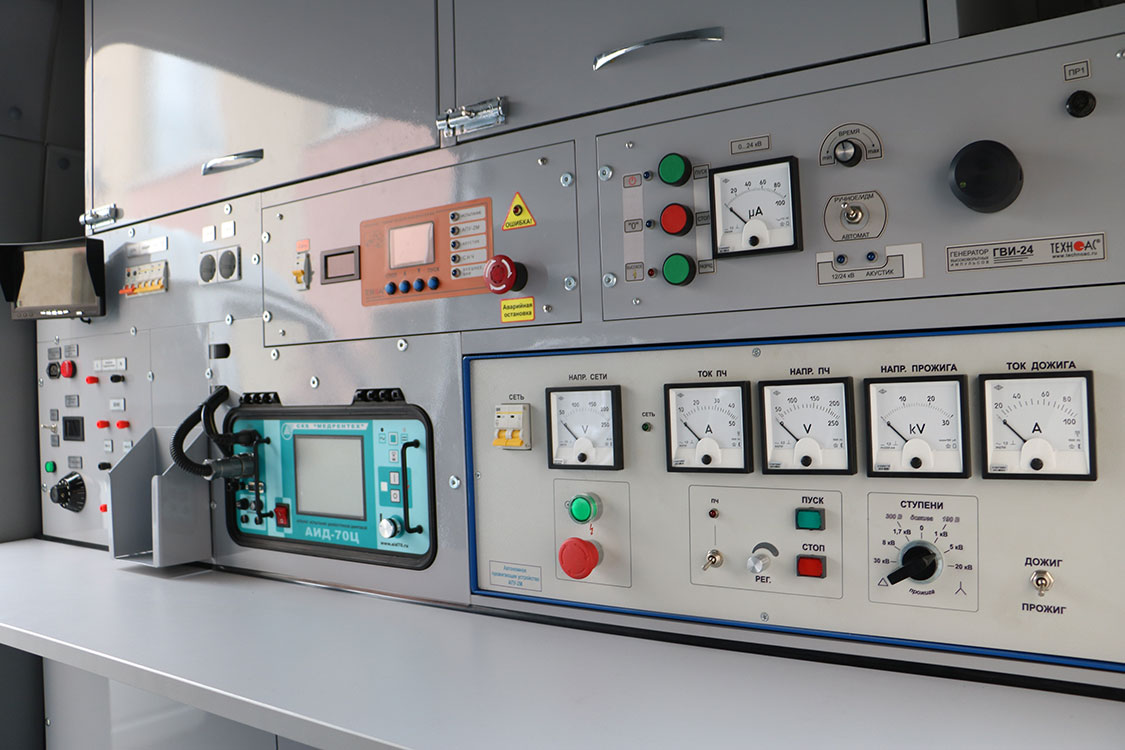

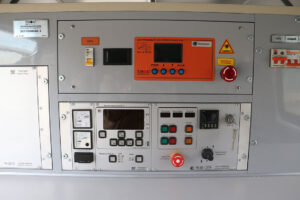

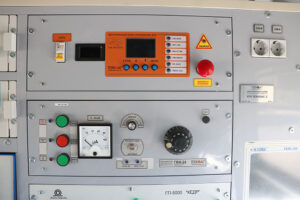

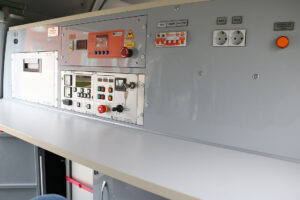

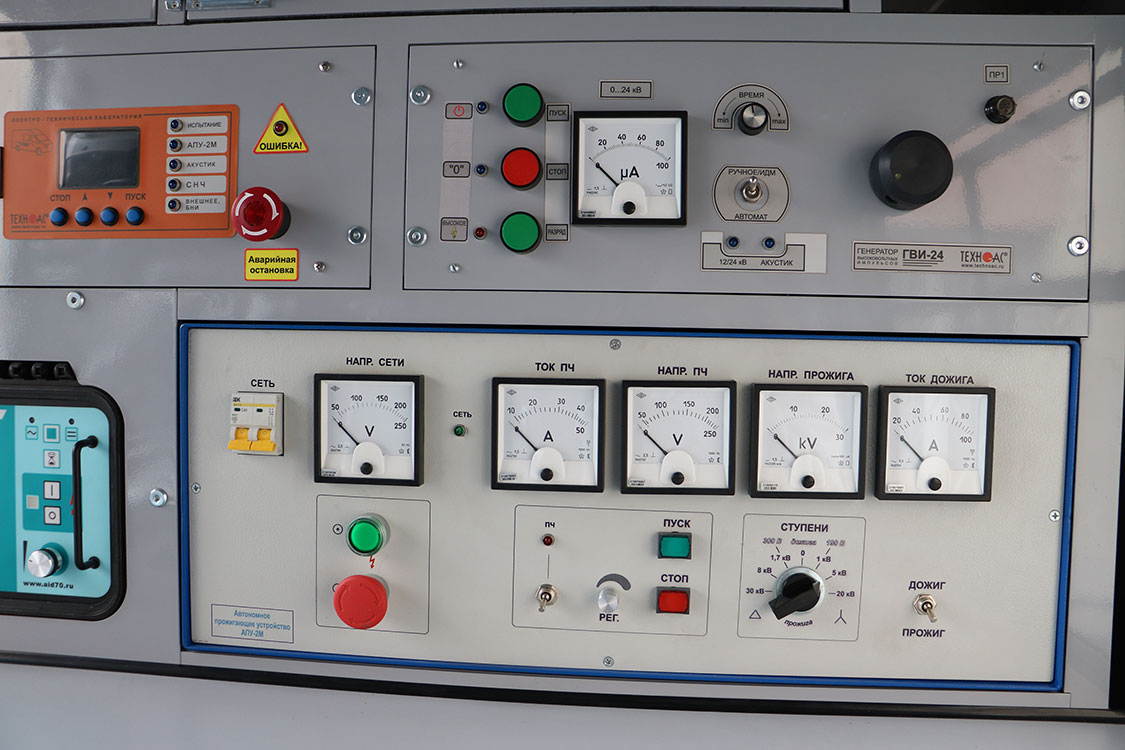

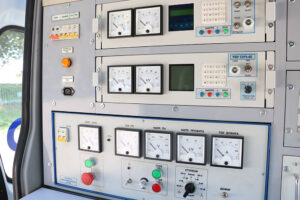

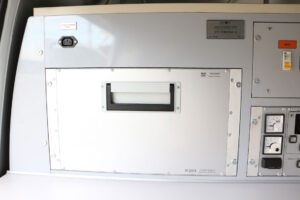

Пульт управления. Основной цифровой пульт управления предназначен для управления ЭТЛ, мониторинга заземления, потенциала на корпусе ЭТЛ и положения дверей в высоковольтном отсеке.

Модуль высоковольтной коммутации. Модуль осуществляет дистанционное переключение высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели, 3-х фазное исполнение.

Аппарат испытания диэлектриков цифровой АИД-70Ц.
- Диапазон регулирования напряжения (постоянного/переменного): 10-70 кВ / 10-50 кВ.
- Ток нагрузки при постоянном/переменном напряжении: 0-10 мА / 0-50 мА.
- Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью: не более 3%.
- Защита от превышения максимального напряжения и тока нагрузки: есть.
- Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока: 0-2000 мкА / 0-1000 мкА.
- Параметры питающей сети: (220±22) В, 50 Гц.

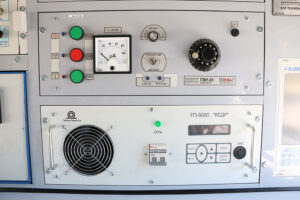

Генератор высоковольтный импульсный ГВИ-24.3000 ЭТЛ.
- Напряжение импульса: 0…12 кВ / 0…24 кВ.
- Тип трансформатора: многосекционный, «сухой».
- Разряд: автоматический 6…12 сек, ручной.
- Встроенный адаптер дуги (ИДМ).
- Встроенный разряд емкостей: да.
- Напряжение питания: 220 В, 50 Гц.
- Максимальный ток потребления: 6,5 А.
Установка прожигающая АПУ-2М. Прожиг-дожиг кабельных линий напряжением до 30 кВ, током до 80 А.

Комплект кабельных барабанов.
- Барабан с кабелем питания КГ 2х4 мм².
- Барабан с проводом рабочего заземления ПВ6-3 1х16 мм².
- Барабан с высоковольтным экранированным кабелем СВКИЛ 70 кВ DC, 6 мм².
- Барабан с проводом защитного заземления ПВ-3 1х10 мм².
- Провод 25 кВ для испытания переменным напряжением с комплектом изоляционных штанг из 6 штук.
- Комплект по 30 метров.
- Электрический привод барабанов для размотки и смотки кабелей.
Дополнительное оборудование и приборы.
- Высоковольтная установка для испытания кабеля из сшитого полиэтилена УВУ-30СНЧ.
- Высоковольтный кабеледефектоискатель Атлет АГ-270 ЭТЛ.
- Рефлектометр Рейс-305.
- Бензогенератор TSS SGG 9000ЕA.
- Преобразователь напряжения 12/220 В.
- Дизель/бензогенератор для работы в полевых условиях.
- Система управления электропитанием лаборатории.
- Дополнительный отопитель.
- Кондиционер.
Особенности
Система обеспечения электробезопасности лаборатории ЭТЛ ТЕХНОАС 2.
- Модуль контроля безопасности МКЗ.
- Блокировочные выключатели на дверях высоковольтного отсека.
- Звуковая сигнализация.
- Световая сигнализация.
- Кнопка аварийного выключения.
- Входной расцепитель с видимым разрывом контактов.
